带安装法兰盘的紧凑型传动电机结构

　　在自动化产线的工位回转驱动、小型输送设备的动力输入、精密检测设备的试样进给机构中，这类带一体式法兰安装结构的电机是应用频次极高的动力部件，区别于底脚安装的常规电机，法兰式安装的结构不需要额外加工安装支座，能直接贴合设备的立板或者安装端面完成固定，大幅压缩动力单元的轴向占用空间，对于布局紧凑的台式设备、内嵌式驱动单元来说，这种安装形式的适配性远高于传统安装结构。

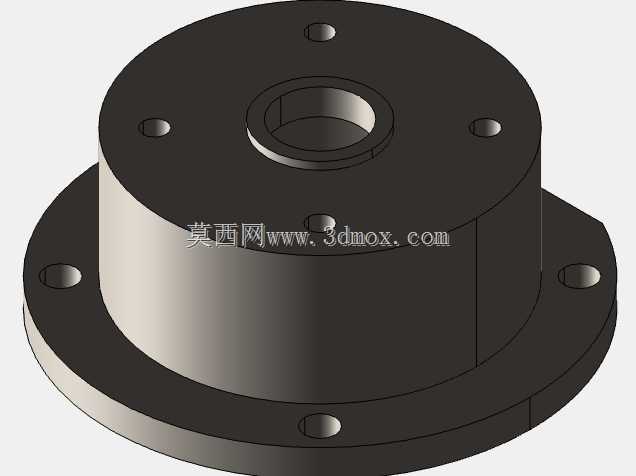

　　从结构设计逻辑来看，这款电机的法兰盘与主体机壳采用一体化同轴设计，法兰端面上均匀分布的六个安装通孔，采用跨中均布的排布方式，能保证安装锁紧后受力均匀，避免单侧锁紧带来的机壳偏斜、输出轴不同心的问题，输出轴端的凸台结构做了公差收窄设计，能与被驱动部件的安装止口精准配合，保证输出回转的同轴度，减少高速运转时的径向跳动量。实际选型适配时，需要重点关注法兰盘的外径尺寸、安装孔的中心距参数，以及输出轴的轴径与伸出长度，这些尺寸直接决定了该电机能否直接适配现有设备的安装边界，不需要额外做转接板加工；机壳主体的圆柱段外径要小于法兰盘外径，保证安装时机壳能顺利穿过设备立板的预留开孔，不会出现干涉问题。

　　从功能特性上看，这类法兰电机的输出端直接朝向安装面外侧，动力传递路径短，没有额外的传动换向结构，传动效率更高，运转时的振动量更小，适合搭配小负载的回转工作台、皮带输送线的驱动辊、小型阀门的启闭驱动等场景使用。设计建模过程中，要重点保证法兰安装面与输出轴轴线的垂直度公差，这个形位公差直接影响安装后电机的运转稳定性，如果垂直度超差，会导致输出轴承受额外的径向弯矩，长时间运转会加速轴承磨损，缩短设备维护周期；法兰上的安装孔位置度也要严格控制，避免现场安装时出现孔位错位、无法穿入锁紧螺栓的问题。

　　机壳表面的质感处理做了哑光发黑的工艺模拟，还原了实际工业电机的表面处理效果，建模时的倒角、退刀槽等细节都按照实际加工工艺做了还原，没有出现工艺无法实现的尖锐棱角或者不合理结构，对于做设备布局设计、传动方案验证的结构工程师来说，这个模型可以直接导入装配体中做干涉检查、安装空间校核，不需要再额外简化结构。在一些洁净度要求较高的生产场景中，这种法兰安装的电机还能配合密封垫片安装在设备舱壁上，将电机主体置于舱体外侧，输出轴伸入舱内传递动力，减少舱内的发热源与积尘死角，这也是底脚安装电机很难实现的安装形式；另外法兰盘的端面可以直接加装编码器、刹车组件等附加模块，不需要额外设计安装支架，拓展性更强。建模时对输出轴的内孔结构也做了细节还原，这个中空结构可以用来穿设气管、线缆或者穿过被驱动的长轴类零件，适配一些需要中空走线的特殊应用场景，比如旋转工作台的气路供电、卷绕设备的芯轴穿过等需求，相比实心轴的电机，中空结构的适配场景更丰富。
