9imod G-Power系列D3536外转子无刷电机结构

　　做航模动力选型和配套结构设计快十年，经手的外转子无刷电机没有上百也有八十，这款D3536规格的1450kV无刷电机，是固定翼航模、中小型多旋翼无人机还有小型履带式机器人动力方案里非常常见的选型。先从实际应用场景说，这类kV值的外转子电机，适配3-4S锂聚合物电池供电，搭配10-12寸螺旋桨的时候，能输出足够的静拉力满足1.5-2.5kg级固定翼航模的巡航与特技动作需求，要是用在小型无人车或者履带机器人上，搭配对应的减速齿轮组，也能提供足够的轮上扭矩应对复杂路面的行走需求，不少做小型植保无人机测试样机、航拍摄影载机的团队，在原型机阶段也会优先选这个规格的电机做动力匹配，一来供应链成熟配件好找，二来参数边界清晰，不需要反复做动力台架测试就能快速完成方案验证。

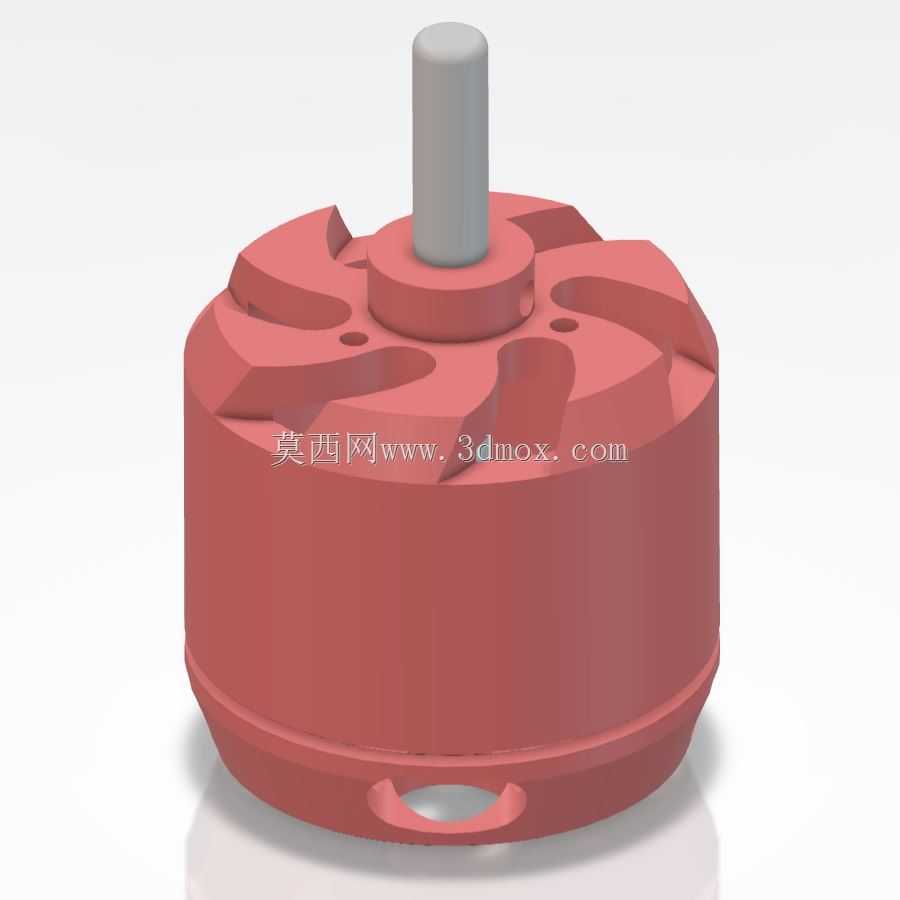

　　再说到产品本身的功能特性，外转子结构的无刷电机相比同尺寸内转子电机，扭矩输出特性更直接，不需要额外搭配太高减速比的齿轮组就能直接驱动螺旋桨或者负载，转动惯量适中，动态响应速度能满足航模飞行时的油门快速调整需求。电机本体的出线端预留了固定挂耳，就是模型图里底部那个带通孔的凸台，这个结构是专门用来配合电机安装座做锁紧固定的，安装的时候不需要额外做卡箍或者抱箍结构，直接用对应规格的螺丝穿过挂耳孔就能把电机固定在机臂或者电机座上，能减少配套安装结构的设计工作量。顶部的输出轴是标准的圆柱光轴，轴径匹配市面上绝大多数通用的航模螺旋桨桨夹，不需要额外做轴径转接，装配的时候只要把桨夹套入输出轴，用顶丝锁紧就能完成螺旋桨的固定，日常维护更换桨叶的时候也非常方便。

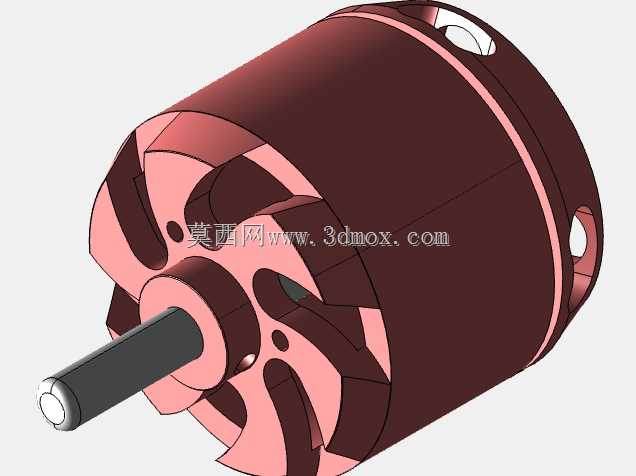

　　从设计思路上拆解这款电机的结构，外壳上的辐条式凸起不是单纯的装饰结构，一方面是增加外壳的结构强度，外转子电机的外壳本身就是磁钢的承载件，高速旋转的时候外壳会承受不小的离心力，这些凸起的加强筋结构能提升外壳的径向刚度，避免高转速下外壳出现形变蹭到定子；另一方面这些凸起结构在电机旋转的时候能带动周边空气流动，起到辅助散热的作用，电机持续大油门工作的时候，定子绕组产生的热量能通过定子铁芯传导到端盖，再借助旋转带来的气流把热量带走，避免绕组温度过高出现退磁或者烧蚀的问题。电机的整体重量控制在102g，这个重量在同规格外转子电机里属于比较均衡的水平，既不会因为过度追求轻量化牺牲结构强度，也不会因为重量过大增加载具的无效负载，做动力匹配的时候只要按照起飞重量或者整车重量的动力冗余要求核算，就能快速算出需要搭配的电池规格和桨叶尺寸。

　　再说到安装边界的问题，这款电机的主体外径是35mm级别，轴向总长度不含输出轴的部分是36mm，输出轴的伸出长度足够容纳常规的桨夹、防滑垫圈以及锁紧螺母，设计配套安装座的时候，安装面的定位孔中心距要匹配电机底部挂耳的孔位，安装座的内孔要留出足够的避让空间，避免电机旋转的时候定子出线或者端盖结构蹭到安装座。另外要注意输出轴的径向跳动公差，这类航模级别的无刷电机轴跳动一般控制在0.05mm以内，设计安装结构的时候不要给输出轴额外增加过大的径向负载，不然会加速轴承磨损，缩短电机的使用寿命。如果是用在非航模场景，比如小型传送带驱动、旋转工作台驱动这类工况，还要核算电机的持续输出扭矩是否满足负载要求，必要的时候可以搭配小减速比的行星减速器来提升输出扭矩，这时候要注意安装接口的匹配，因为电机的输出轴是光轴带顶丝固定位，搭配减速器的时候要做对应的轴套转接，保证传动同轴度，避免运转的时候出现异响或者震动。

　　实际做三维建模的时候，这个模型把电机的外部装配特征都做了还原，包括外壳的加强筋轮廓、底部安装挂耳的通孔位置、输出轴的直径和伸出长度，不管是做航模整机的数字样机装配，还是做机器人动力段的结构干涉检查，都能直接调用这个模型来做布局验证，不需要自己再从零开始测绘外部尺寸，能节省不少前期结构设计的时间。尤其是做整机重量配平的时候，准确的电机外形和重量数据，能帮助设计师在方案阶段就把重心位置核算准确，避免后期做出实物之后再反复调整配重位置。
