NEMA17规格两相混合式步进马达结构

　　从实际选型适配的角度看，这款步进马达采用42mm见方的标准安装法兰，是NEMA17机座号的核心尺寸特征，法兰端面上的四个安装孔呈对称分布，孔位中心距严格遵循行业通用标准，适配市面上绝大多数标准电机安装座、同步轮安装基座、丝杆直连联轴器的匹配尺寸，不需要额外做转接板的定制加工，能大幅缩短小型设备的开发周期。轴伸部分采用5mm直径的光轴输出，轴端没有做键槽设计，这也是小扭矩步进马达的典型设计，靠顶丝锁紧的方式连接同步轮、联轴器或者小型负载轮，足够应对0.36N.m级别的保持扭矩输出，不会出现轴连接打滑的问题，轴伸的突出长度也做了标准化控制，在搭配常见的20mm、25mm厚度的安装座时，不会出现轴伸过长顶到端盖、或者过短无法锁紧连接件的问题。在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对开环控制精度有稳定要求的场景里，NEMA17规格的步进马达是应用覆盖率极高的动力执行元件，这类元件的三维结构建模精度，会直接影响后续安装适配、走线布局、干涉校验的全流程设计效率，很多初入结构设计领域的工程师容易忽略这类标准件的安装边界细节，导致实际装配时出现轴伸干涉、固定孔位错位、出线空间不足等问题。

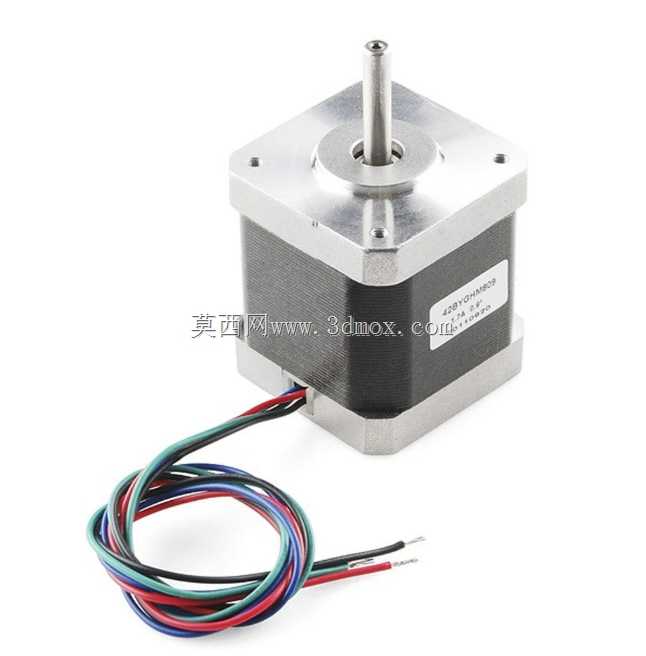

　　从功能特性上看，这款两相四线的步进马达，步距角为1.8度，也就是整步驱动下每转需要200个脉冲，配合16细分的驱动器可以实现0.1125度的单步分辨率，足够满足桌面级设备的定位精度要求，12V额定电压下1.3A的相电流参数，不需要搭配大电流的驱动模块，普通的A4988、DRV8825这类常用驱动板就可以直接驱动，接线端引出的四色导线长度足够从设备安装位延伸到驱动板安装区，不需要额外做接线延长，导线的出线位置在马达机身的侧端面，建模时保留了出线的自然弯曲形态，能帮助结构工程师在做走线槽设计时，准确预留出线的弯折空间，避免导线被机身或者安装架挤压磨损。

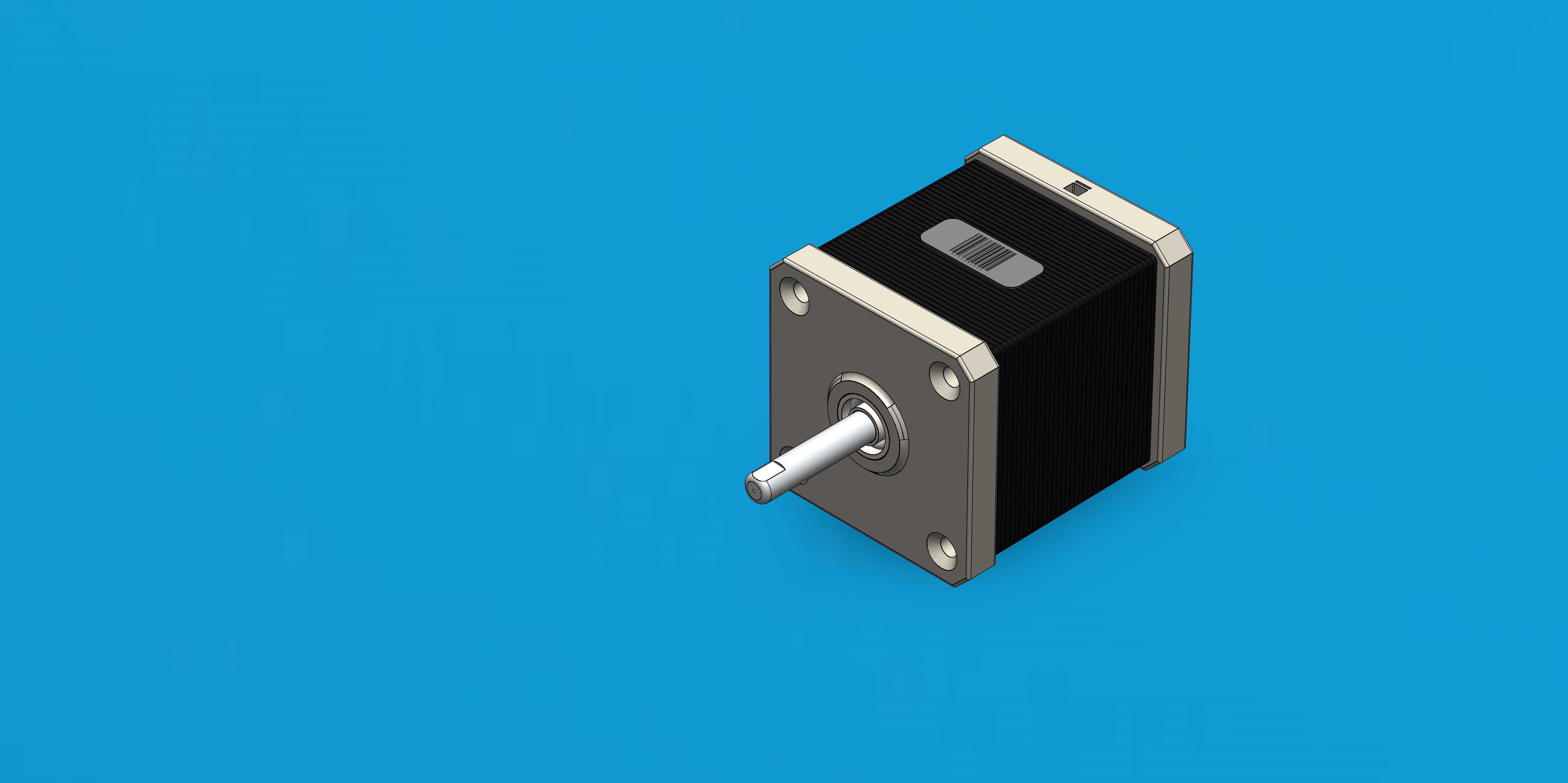

　　设计建模的时候，首先要还原的是马达的分层结构：前端的铝制法兰端盖做了倒角处理，既可以减少安装时的锐边磕碰，也能在嵌入安装座的时候起到导向作用，中间的定子铁芯部分采用方形叠压结构，表面做了喷塑处理，和两端的金属端盖形成清晰的材质分界，后端盖和前端盖通过四颗长螺丝贯穿锁紧，建模时要注意螺丝孔的沉头深度，避免装配时螺丝头突出端盖平面影响安装贴合度。机身侧面贴的参数标签位置也做了还原，实际生产中标签的位置不会影响安装，但在做设备外观渲染、产品说明书配图的时候，准确的标签位置能提升模型的真实感。很多工程师在做设备布局的时候，容易忽略步进马达的机身厚度，这款马达的机身长度适配常规42步进电机的中等扭矩规格，在做Z轴安装、XY轴滑台布局的时候，要预留足够的机身回转空间，尤其是靠近设备框架、走线拖链的位置，要避免马达运行时和周边结构产生剐蹭。另外，马达的出线方向在实际装配中可以根据安装需求调整，只需要松开端盖的锁紧螺丝旋转定子部分即可，建模时保留了这个结构的可调整性，方便工程师在不同的安装场景下调整出线方向的展示效果。

　　从应用场景的适配性来说，这款马达除了常见的3D打印机、小型数控雕刻机之外，也可以用在小型传送带的动力驱动、自动点胶机的位移轴、监控云台的转动驱动、小型机械臂的关节动力等场景，因为其标准的安装尺寸，在设备迭代更换动力元件的时候，不需要修改原有安装结构，直接替换同规格不同扭矩的马达即可，通用性极强。建模过程中对所有的安装尺寸都做了参数化约束，法兰边长、安装孔距、轴径、轴伸长度、机身总长度这些关键尺寸都和实物保持一致，工程师在做装配校验的时候，可以直接测量模型尺寸来核对安装空间，不需要反复对照二维样本手册，能有效减少设计阶段的尺寸核对工作量。另外，模型还原了马达表面的材质质感，金属端盖的金属光泽、机身塑面的哑光质感、导线的彩色绝缘层质感都做了区分，在做设备整体渲染的时候，可以直接赋予材质使用，不需要再做额外的外观调整。需要注意的是，这类步进马达在实际安装时，法兰面和安装座之间要保证贴合平整，如果安装面有倾斜，会导致轴伸的同轴度偏差，运行时出现噪音增大、扭矩损失的问题，建模时也还原了法兰面的平面度特征，方便工程师在做安装结构设计时，预留对应的贴合面加工精度要求。
