1.5瓦微型动力输出电机结构设计

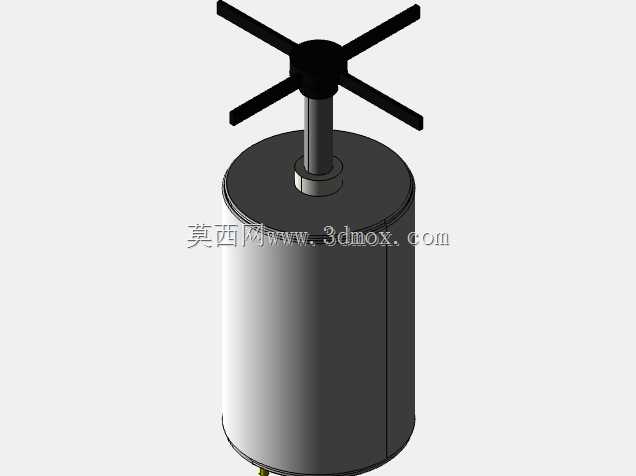

　　在桌面级小型自动化实验装置、学生科创竞赛原型、微型散热模组驱动这类对安装空间、输出功率有严格限制的场景里，小功率动力单元的选型往往是结构设计阶段最先需要敲定的核心环节。这款1.5瓦规格的微型动力单元，采用立式圆柱壳体作为主体承载结构，输出端采用十字形轴伸设计，区别于常规的平键圆轴输出，这种十字结构在传递小扭矩时不需要额外加工键槽，也不需要配套联轴器做轴向定位，直接和带十字槽的负载件插接即可完成动力对接，能大幅缩减动力端到负载端的轴向安装尺寸，对于空间极度紧凑的微型设备来说，这种结构设计能省去不少传动连接件的布置空间。从结构布局来看，圆柱壳体的外径控制在适配常规微型设备安装座的尺寸区间，壳体底部为平整安装面，可直接通过周向布置的紧固点固定在设备基板上，不需要额外设计定制化的安装支架，能降低配套结构的设计复杂度。输出轴的轴向伸出长度经过匹配计算，既保证十字插接结构有足够的啮合深度，不会在带载启动时出现脱开打滑的问题，也不会因为轴伸过长导致高速运转时出现径向跳动，影响输出稳定性。

　　设计阶段针对这类小功率电机的常见应用痛点做了结构优化：首先是壳体的圆柱形态，相比方形壳体，圆柱结构在同等壁厚下的抗形变能力更强，在设备组装过程中即使受到周边结构件的轻微挤压，也不会出现壳体变形卡滞内部转子的问题；其次是顶部十字输出端的四个翼片做了等厚等长设计，每个翼片的受力面都做了微小的倒角处理，既方便安装时和负载件快速对位插接，也能减少长期运转过程中翼片棱角处的应力集中，避免反复启停冲击导致翼片断裂。从安装边界来看，这款动力单元的整体轴向高度从底部安装面到十字输出端顶端的尺寸，适配大部分桌面级微型设备的层间安装间距，径向尺寸也不会占用过多基板平面空间，在布置周边电路、传感元件时不会出现空间干涉。

　　实际应用中，这类小功率动力单元常用来驱动小型风叶做定向散热、带动微型传送带做轻载物料输送、驱动小型旋转展示台做低速转动，不需要搭配大减速比的减速箱，直接通过供电参数调整就能获得适配不同场景的输出转速。在三维建模过程中，壳体的圆柱面和输出轴的同轴度公差是需要重点控制的参数，建模时要保证输出轴的回转中心和壳体中心完全重合，避免后续生产装配后出现运转偏心、噪音过大的问题；十字输出端的四个翼片的对称度也需要严格把控，保证插接负载后各个方向受力均匀，不会出现单侧受力过大导致的轴系磨损加快。

　　另外，壳体顶部和输出轴衔接的位置做了凸台限位结构，这个结构一方面可以作为负载安装时的轴向定位面，保证负载插接到位后和壳体之间留有微小的运转间隙，避免摩擦壳体端面产生额外阻力；另一方面也能阻挡日常使用环境中的细小灰尘从轴缝进入壳体内部，延长内部结构的使用寿命。对于做微型设备结构设计的工程师来说，这类小功率动力单元的三维模型可以直接导入装配体中做干涉检查，提前预判安装空间是否足够，传动对接结构是否匹配，不需要反复测量实物尺寸调整配套结构，能大幅缩短原型开发阶段的结构迭代周期。在做配套结构设计时，只需要在基板上对应壳体安装孔位的位置预留过孔，对应输出轴的位置预留避让空间，就能完成动力单元的安装布置，不需要额外做复杂的适配结构。
