移动盖板两板注塑模具结构设计

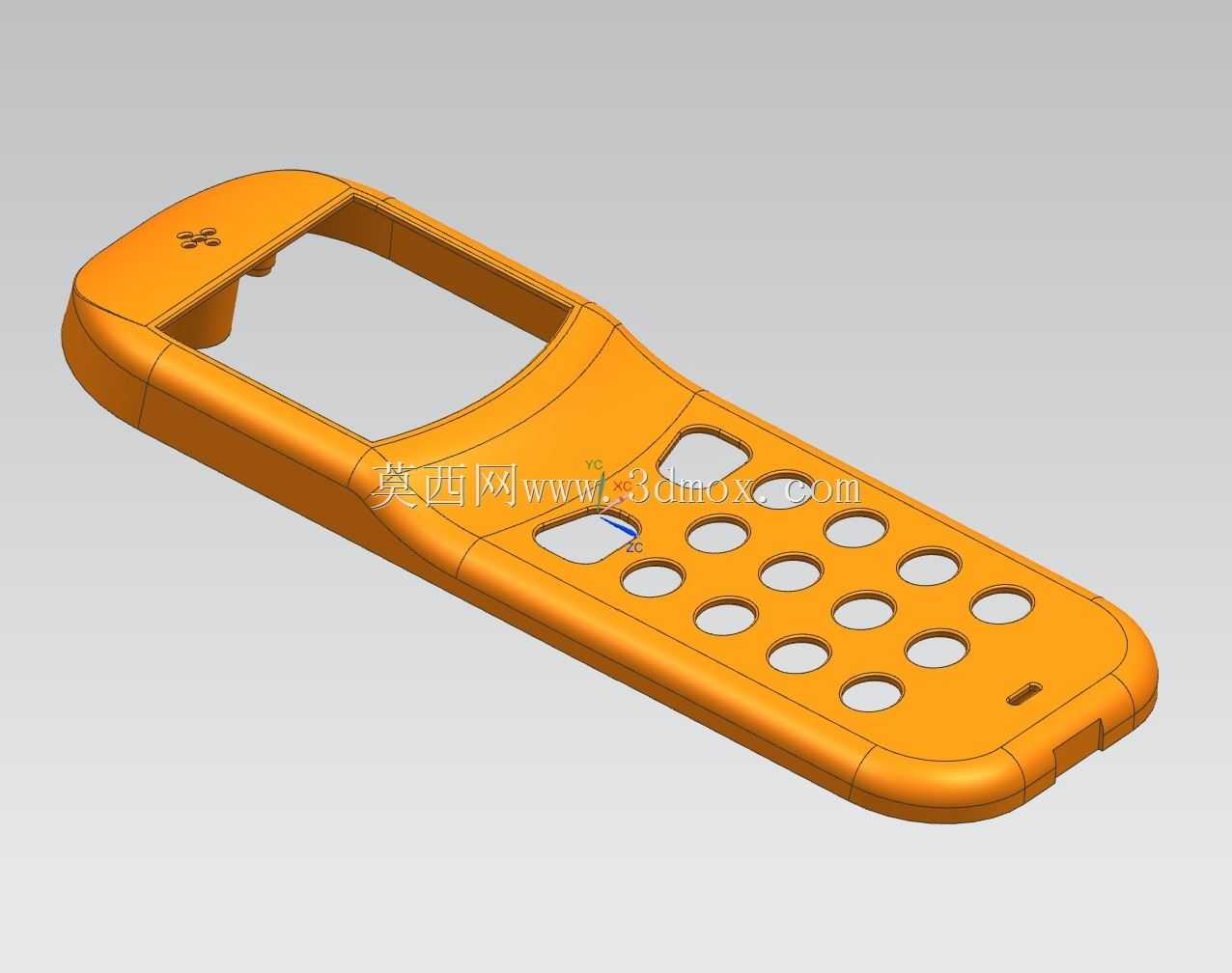

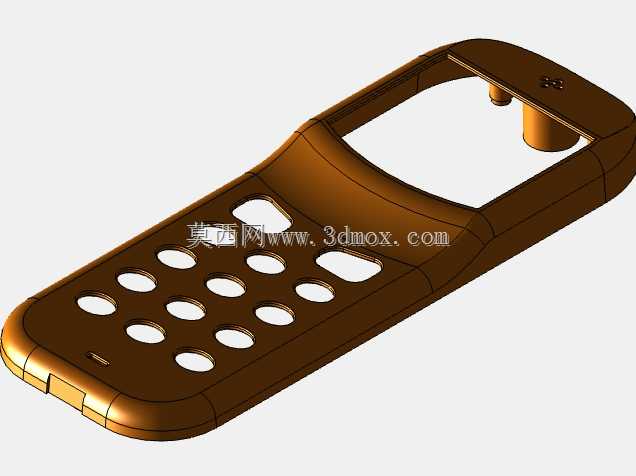

　　这套模具针对消费电子类移动盖板类塑件的批量注塑生产需求设计，属于典型的两板模结构，适配卧式注塑机的安装规格，可直接匹配常规吨位注塑机的拉杆间距、定位圈尺寸与锁模孔位，无需额外做安装转接。从实际生产场景来看，这类模具主要服务于3C数码配件的塑件成型工序，移动盖板作为数码产品的外观防护结构件，对成型后的表面平整度、分型线错位量、装配卡扣的尺寸精度都有较高要求，模具的结构设计完全围绕这些生产需求展开。

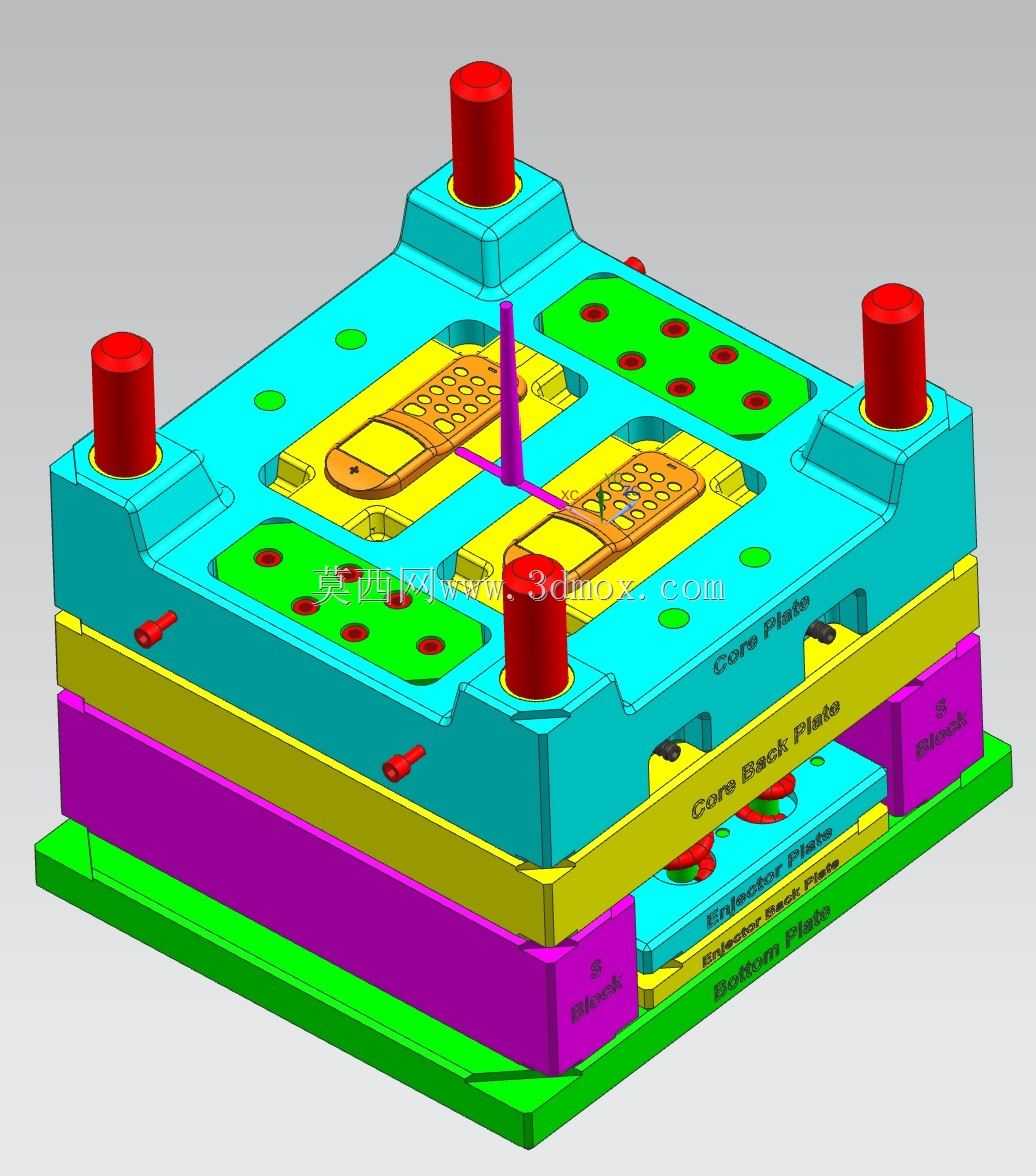

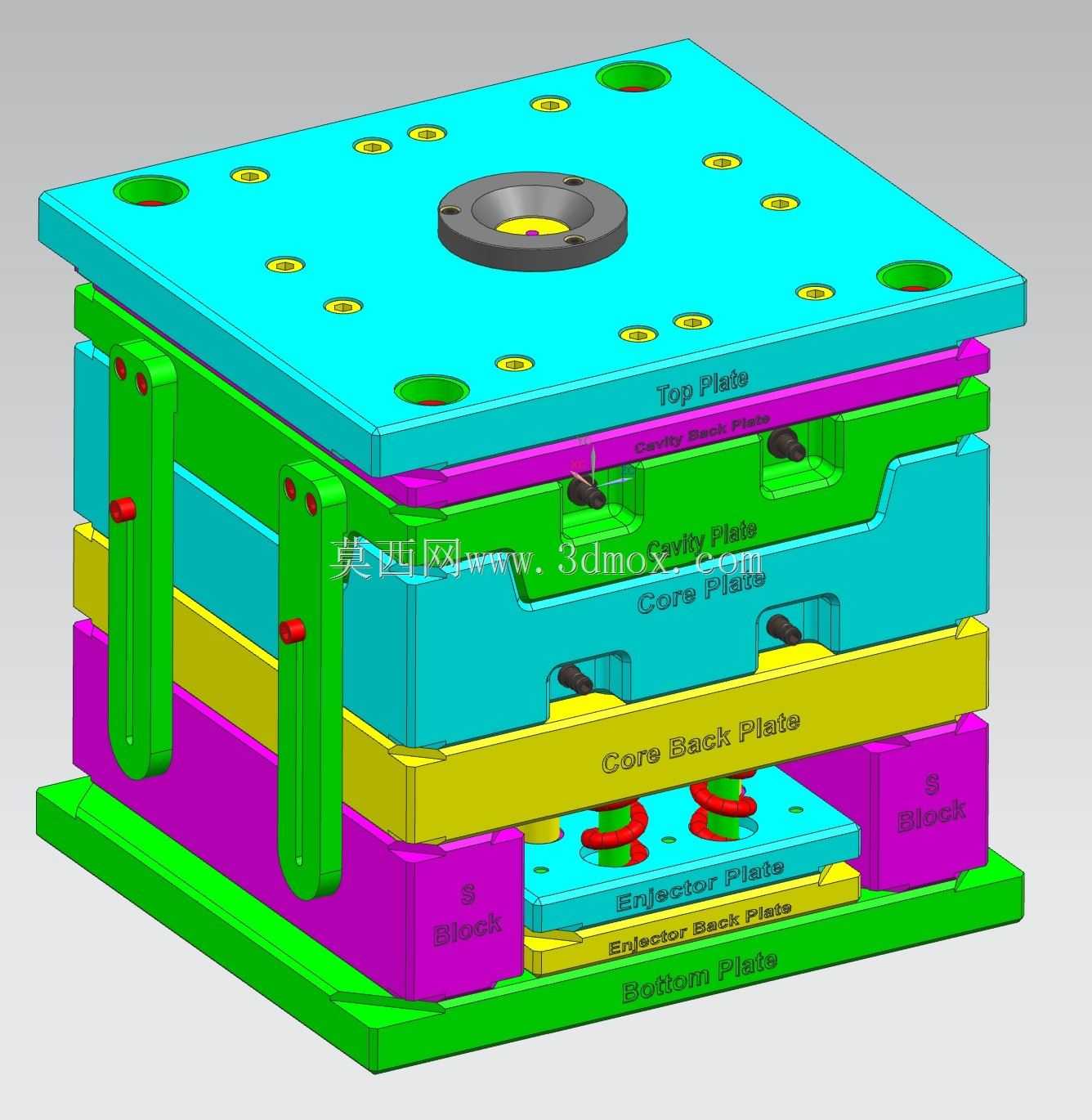

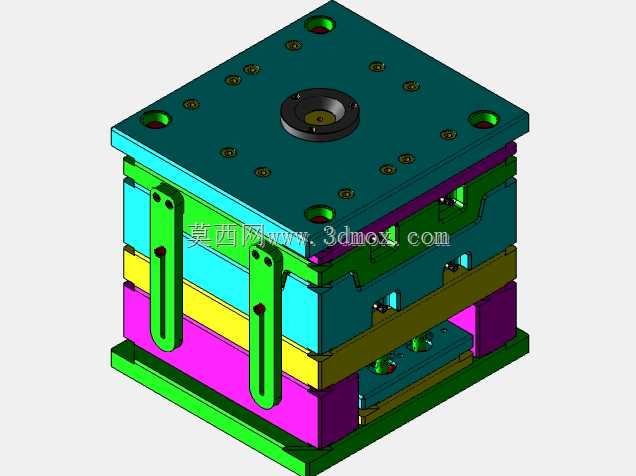

　　整套模具采用标准模架组合结构，从上到下依次排布顶板、型腔板、型芯板、型芯背板、顶出板组、底板，各层板之间通过导柱导套实现精准合模导向，导柱设置在模架四角，配合长度覆盖合模全过程，避免合模过程中出现型腔型芯错位。侧向设置的绿色锁模扣组件用于控制开模顺序，保证开模时先从分型面处分开塑件与型腔，待塑件完全留滞在型芯侧后，再带动顶出机构动作完成脱模，避免开模顺序错误导致塑件拉伤变形。

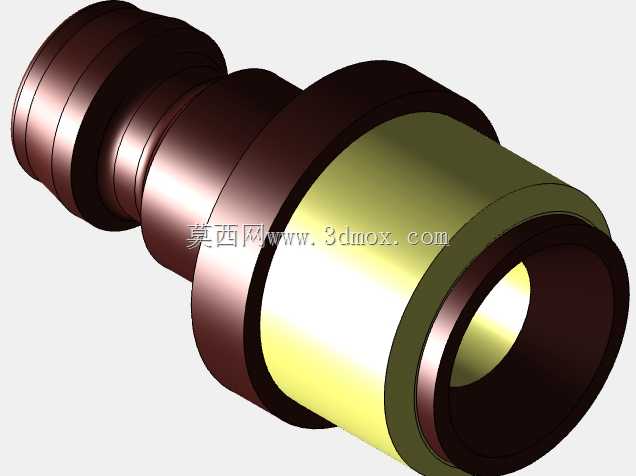

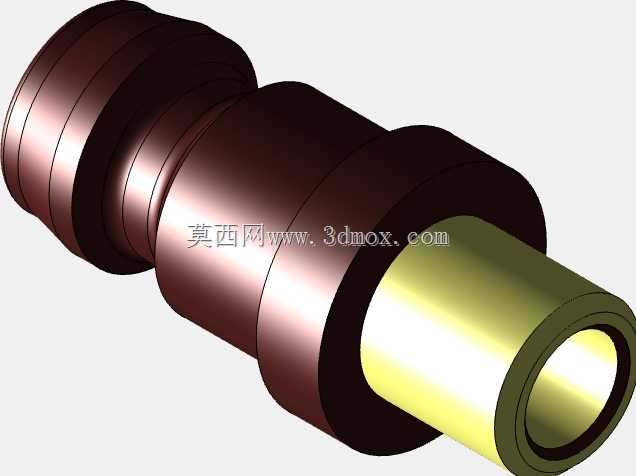

　　浇注系统采用中心浇口设计，浇口套设置在顶板中心位置，熔融塑料从注塑机喷嘴注入后，可通过浇口套直接进入型腔，填充路径短，压力损失小，适合这类平板类薄壁塑件的填充，能够有效减少填充不足、熔接痕等成型缺陷。冷却系统采用多层回路设计，在型腔板、型芯板内分别排布直通式冷却水道，通过冷却水的循环流动带走成型过程中传递到模具的热量，保证模温均匀稳定，将成型周期控制在合理范围内，同时减少塑件因冷却不均产生的翘曲变形。

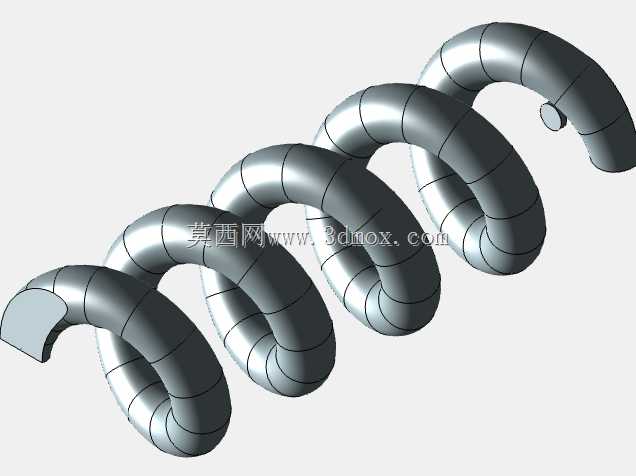

　　顶出机构采用顶针板组合结构，顶出板组设置在型芯背板与底板之间，合模状态下顶出板被复位杆顶回初始位置，开模到设定行程后，注塑机的顶杆推动顶出板向前动作，通过分布在塑件内表面的顶针将塑件从型芯上平稳顶出，顶针的排布位置避开塑件的外观面与装配卡扣位置，避免顶出痕迹影响塑件外观与装配精度。复位弹簧套在复位杆上，合模过程中可辅助顶出板提前复位，避免顶针与型腔发生碰撞损坏。

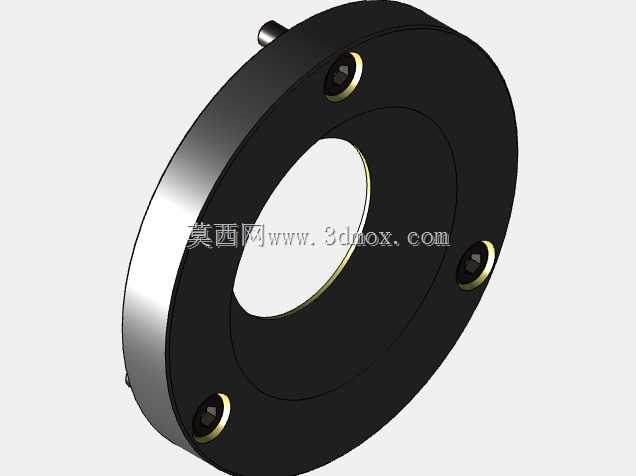

　　模具的安装边界完全适配常规注塑机的装模要求，定位圈突出顶板表面的高度符合行业通用标准，可直接卡入注塑机定模板的定位孔内保证同轴度，模架四周的压板槽位置可直接用注塑机压板压紧固定，无需额外加工装模槽。各模板之间的连接螺丝采用内六角圆柱头螺丝，排布位置避开冷却水道、顶针孔与螺丝孔，保证模板的结构强度，同时方便后期拆装维护。

　　从成型工艺适配性来看，这套模具可适配PP、ABS、PC等常用热塑性塑料的成型要求，通过调整冷却水温、注射压力、保压时间等参数即可满足不同材质移动盖板的成型需求。模具的分型面设置在塑件的最大轮廓处，分型面贴合紧密，合模后可有效避免飞边产生，减少后续去飞边的人工工作量。侧向的锁模扣组件采用标准件装配，磨损后可直接更换，无需对模架进行二次加工，降低后期维护成本。

　　在实际生产使用中，这套模具的结构简单可靠，没有复杂的抽芯机构，故障点少，适合大批量连续生产，日常维护仅需定期对导柱导套、顶针等滑动部件加注润滑脂，检查冷却水道是否存在堵塞、漏液情况即可。模具的各块模板均采用标准模架坯料加工，加工工艺性好，型腔与型芯部分采用镶拼结构，局部磨损后可单独更换镶件，无需整体更换模板，大幅降低生产过程中的模具维修成本。针对移动盖板类塑件的薄壁特性，模具的排气槽开设在分型面的熔体填充末端，深度控制在塑料溢边值以下，既可以顺利排出型腔内的空气，避免填充过程中出现困气烧焦的缺陷，又不会产生飞边影响塑件外观。
