多板结构注塑模具三维结构设计

　　这套模具结构针对带内凹特征的小型塑料盖类零件设计，采用三板式细水口进胶方案，日常量产场景适配120-180吨规格的卧式注塑机，可适配PP、ABS、PC等常用热塑性塑料的成型加工，在日用消费品包装、小型电子配件外壳的批量生产场景中应用广泛。整套模具的分型逻辑围绕产品倒扣脱模需求搭建，定模侧设置流道推板，开模过程中可自动完成浇口凝料与产品的分离，无需人工修剪浇口，能有效降低量产环节的人工操作占比，适配自动化流水线的取件作业需求。

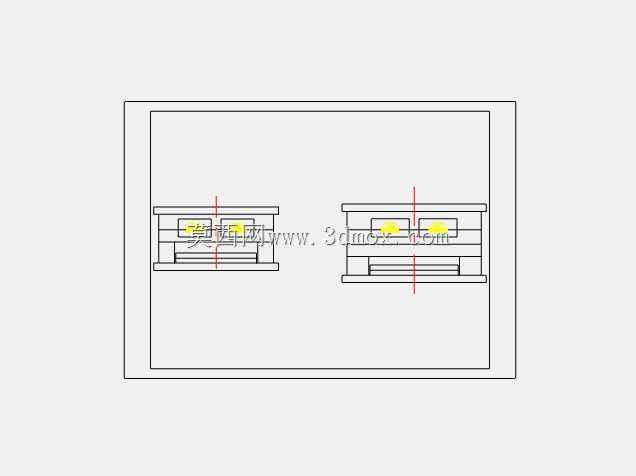

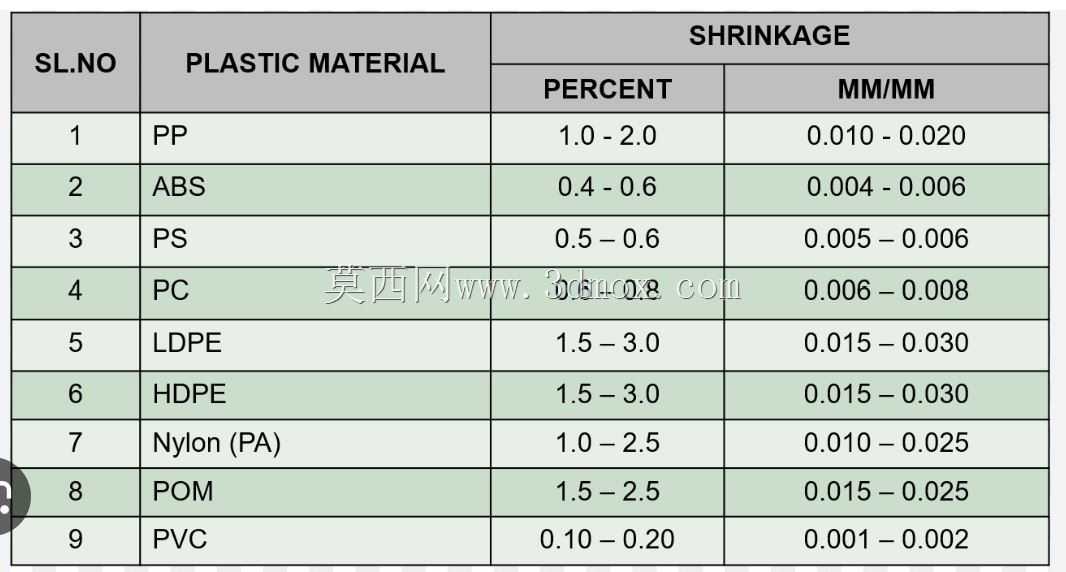

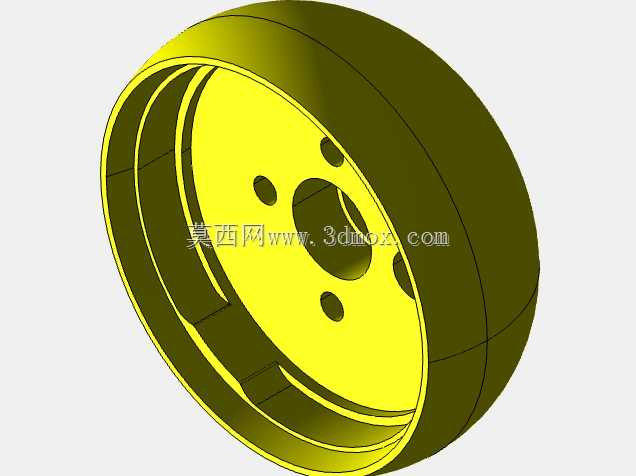

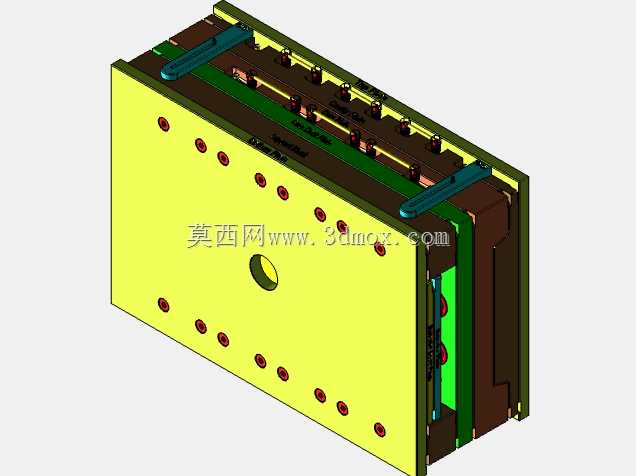

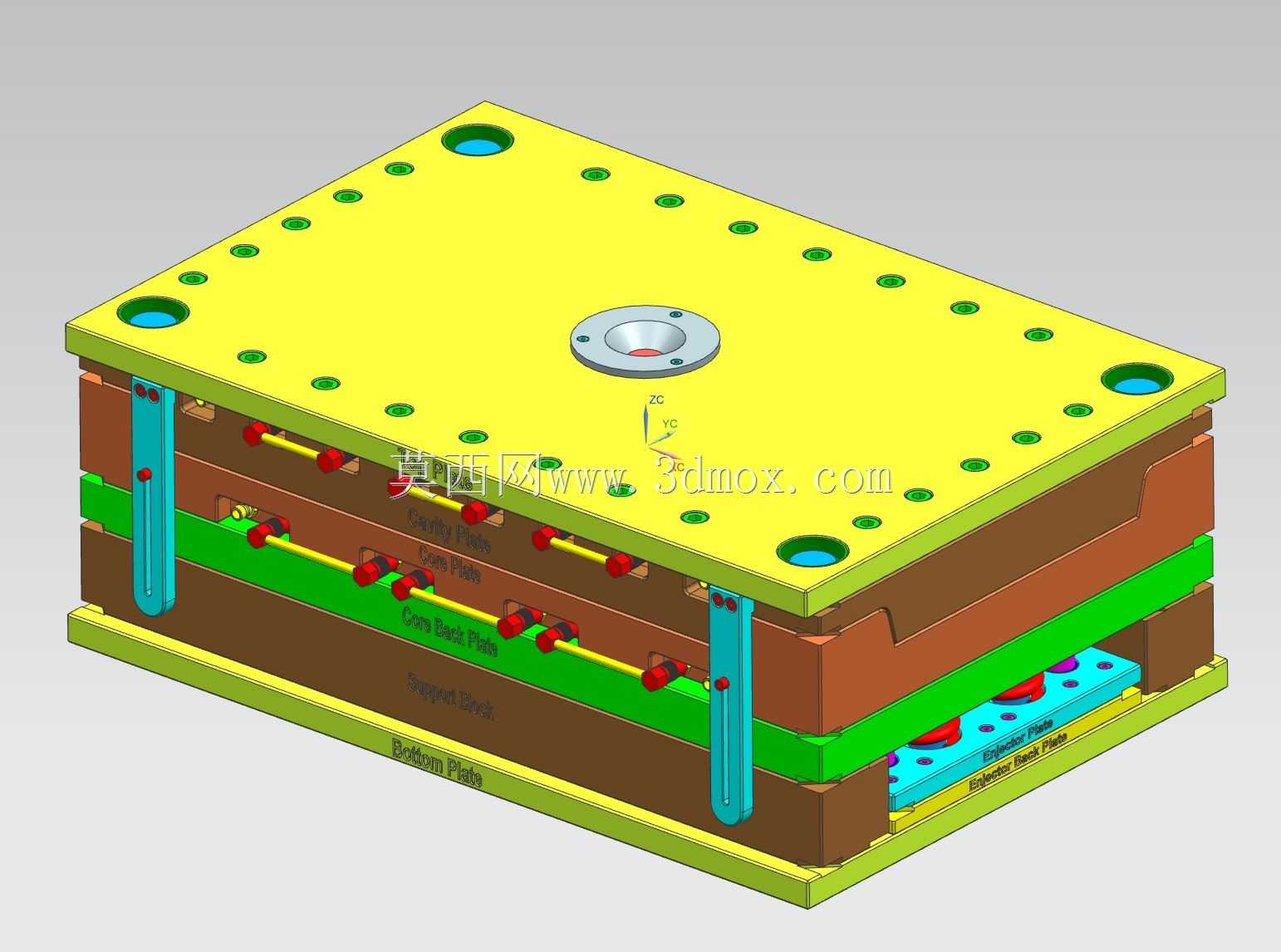

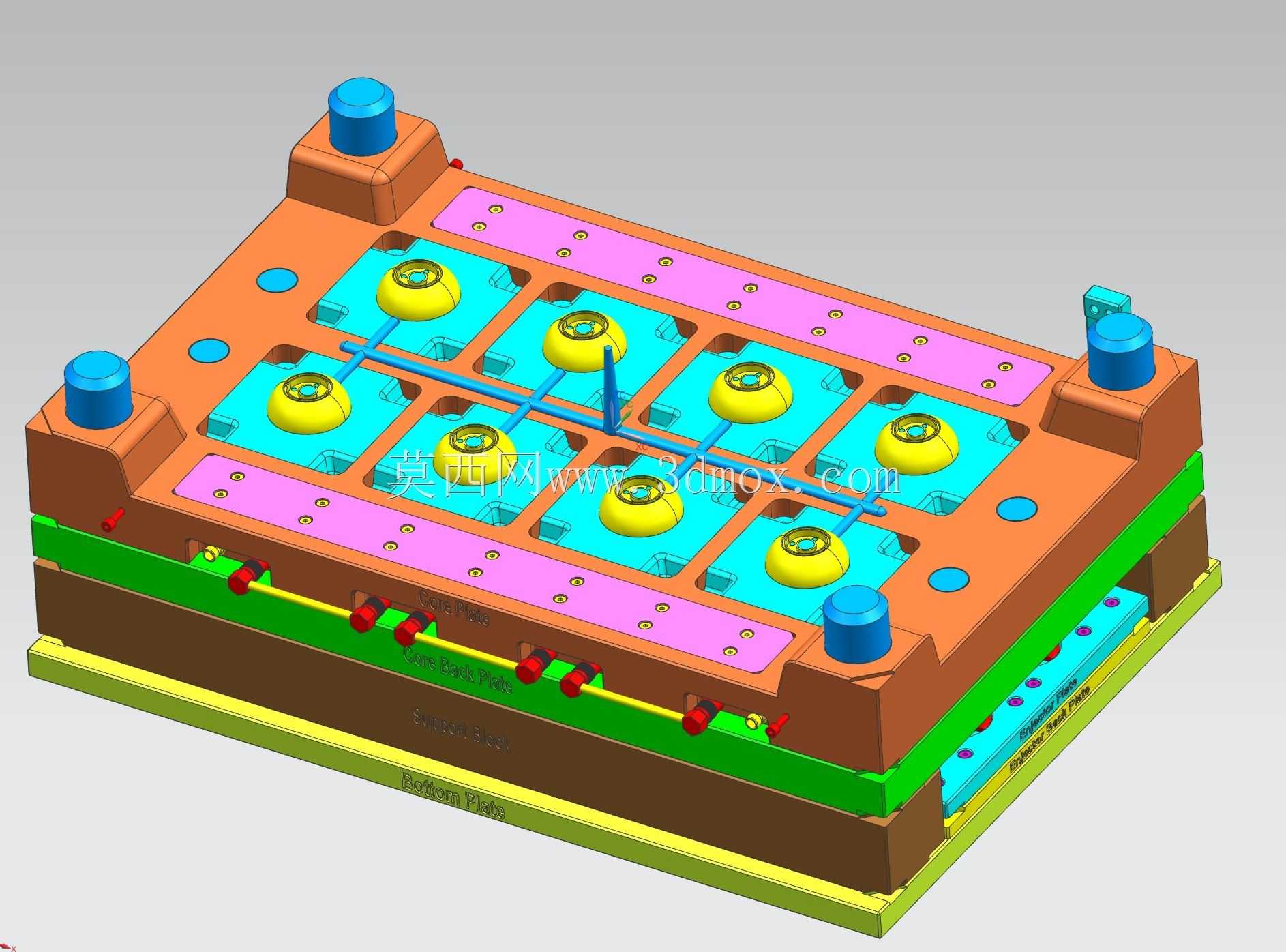

　　模架整体采用标准龙记模架为基础做定制化修改，上下模座的导柱导套采用对称不等径布置，可彻底避免合模过程中出现上下模装反的问题，导柱端部做圆弧导入倒角，合模时可自动修正微小的位置偏差，保护型腔面不会因错位出现磕碰损伤。型腔部分采用整体式镶拼结构，型腔与型芯均采用预硬钢材质加工，表面抛光至镜面级别，可直接满足透明塑料件的外观要求，若生产带皮纹要求的产品，也可直接在型腔表面做蚀纹处理，无需更换模仁零件。

　　冷却回路采用随形布置方案，在定模型腔、动模型芯以及侧抽芯滑块内部均设置独立的循环水路，水路直径设置为8mm，距离型腔壁的距离控制在12-15mm区间，可保证成型过程中模温均匀分布，避免产品出现翘曲、缩痕、缺胶等成型缺陷，将单模成型周期稳定控制在20秒以内。脱模系统采用顶针+推板组合的顶出方式，针对产品边缘的薄壁区域采用推板顶出，避免顶出过程中产品出现白印、顶穿问题，针对产品内部的柱位、筋位采用独立圆顶针顶出，顶针排布位置避开产品外观面，所有顶针端部均做倒角处理，与型芯的配合间隙控制在0.02mm以内，既可以避免飞边产生，也能保证顶出动作顺畅无卡滞。

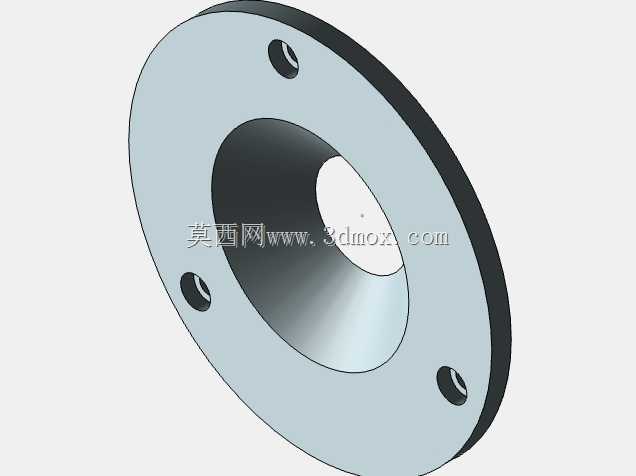

　　侧抽芯结构采用斜导柱驱动的滑块机构，斜导柱倾斜角度设置为18度，滑块侧面设置耐磨板与锁紧块，合模状态下锁紧块可承受注塑过程中的型腔内压力，避免滑块出现后退导致产品产生飞边，滑块的抽芯行程设置为15mm，可完全脱离产品的倒扣特征，不会在取件过程中刮伤产品侧壁。模具的安装边界适配标准注塑机的码模槽尺寸，上下模座的厚度分别为40mm与50mm，可直接适配对应吨位注塑机的容模厚度范围，定位圈采用标准100mm直径规格，浇口套的球面半径与注塑机喷嘴匹配，可避免射胶过程中出现漏胶问题。整套模具的排气系统开设在分型面以及熔体最后填充的位置，排气槽深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免产品出现烧焦、困气问题，也不会产生飞边缺陷。在日常量产维护中，所有活动部件均设置独立的润滑油槽，导柱、顶针、滑块位置需定期加注高温润滑脂，可保证连续生产过程中动作稳定，减少卡滞、磨损问题的出现。这套结构的设计冗余度较高，若后续产品做小尺寸迭代，仅需要更换对应的模仁镶件即可，无需更换整套模架，可有效降低后续的产品改模成本，缩短改模周期。
