翻盖类产品注塑模具分层结构设计

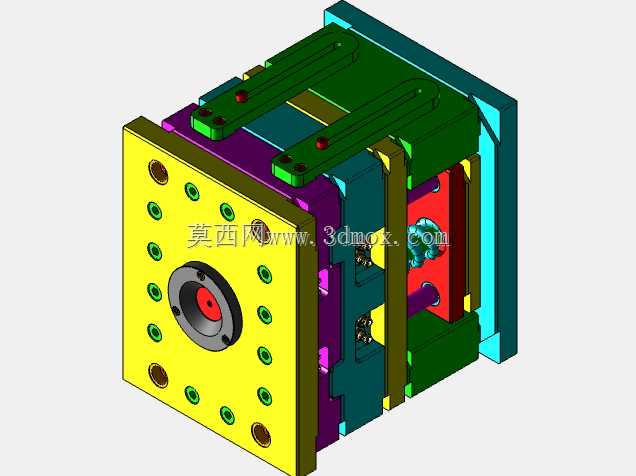

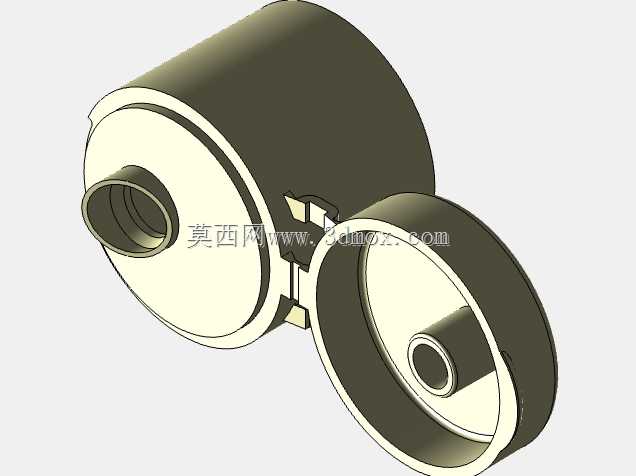

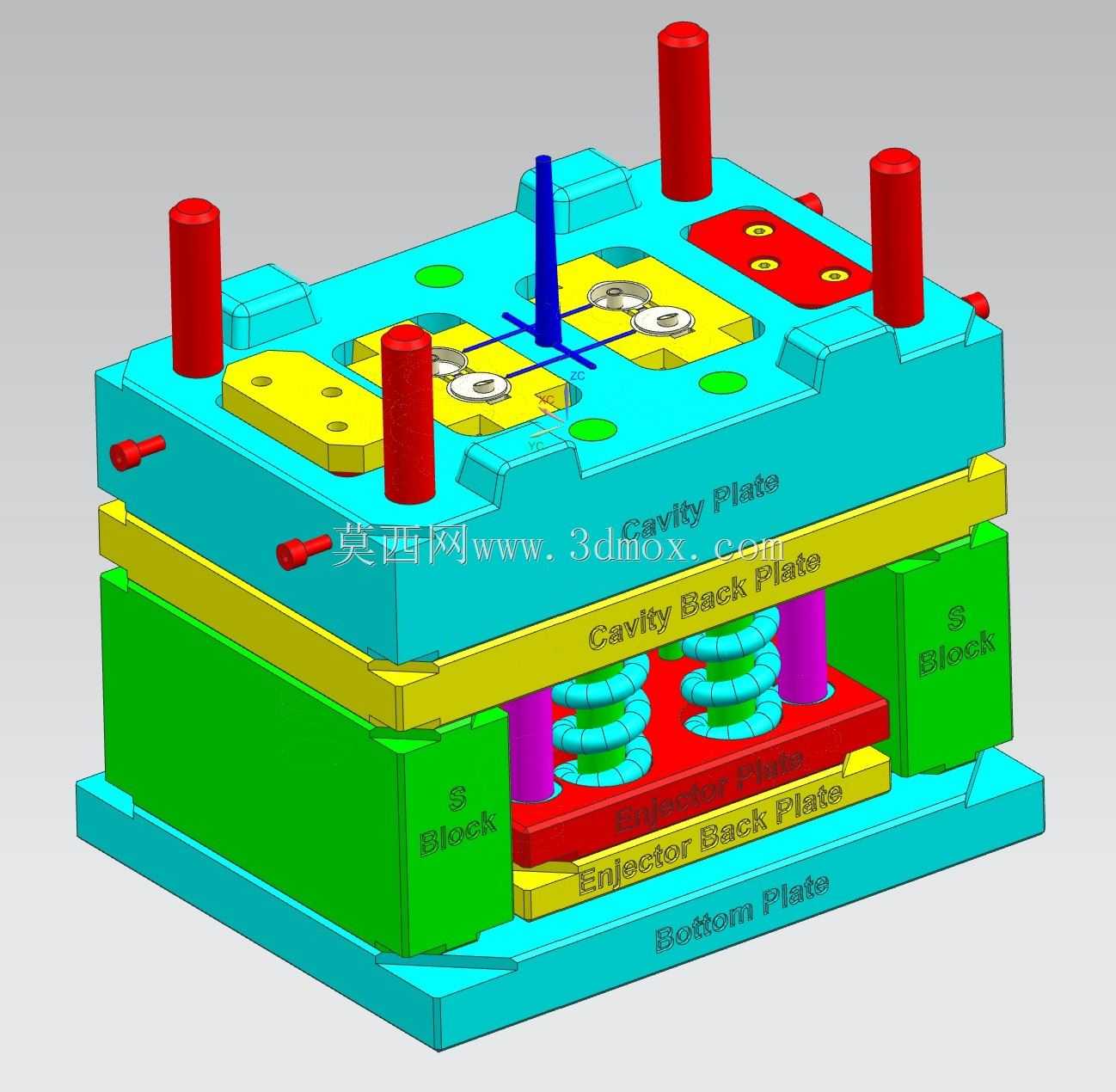

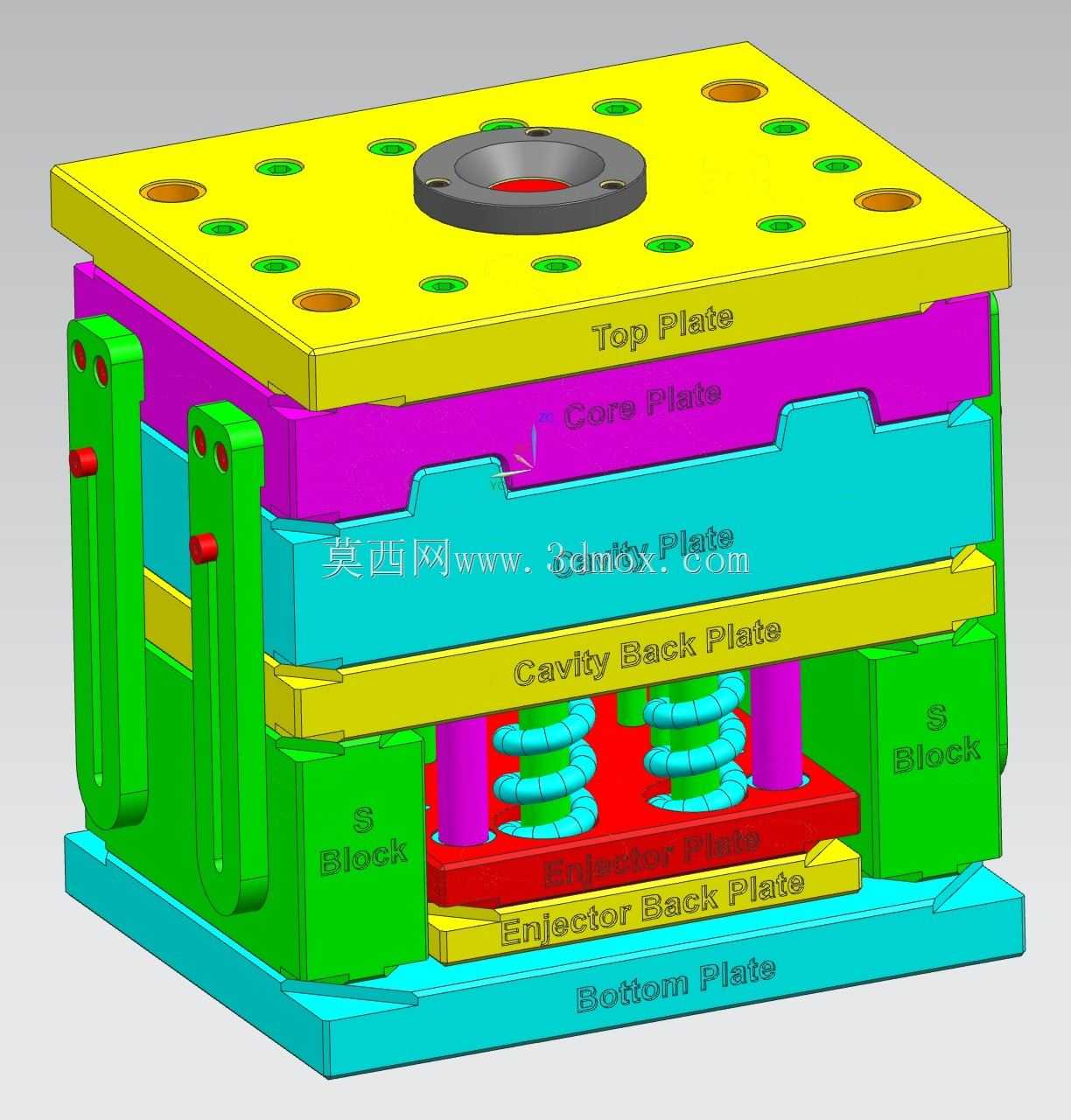

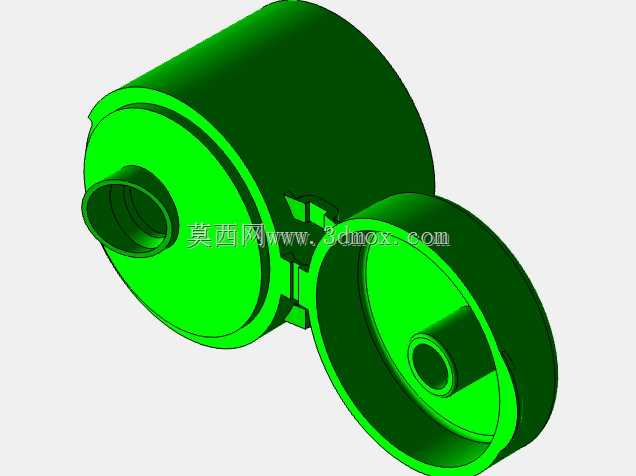

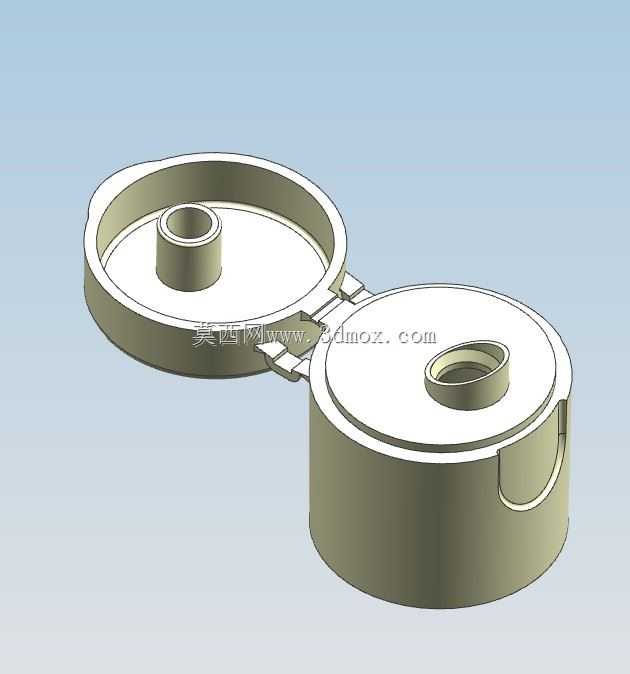

　　这套翻盖类塑件的注塑成型模具，主要面向日化包装、小型消费电子配件领域的翻盖类塑件量产场景，日常接触的洗护用品翻盖、小型收纳盒扣盖、试剂管密封翻盖这类带铰接翻转结构的塑件，都可以基于这套模架结构做适配调整，核心是解决带倒扣、薄壁铰接位的翻盖件一次成型的生产需求，避免后续二次装配带来的公差累积与效率损耗。从结构分层来看，整套模架从上到下依次排布了顶板、型芯板、型腔背板、方铁支撑结构、顶出相关板件与底板，各层板件通过导柱导套实现精准合模定位，导向件的排布避开了成型区域与冷却水路的走管空间，不会在生产过程中出现水路干涉、导柱磨损卡滞的问题。

　　顶板中心设置了主流道衬套，熔融塑化后的原料从注塑机喷嘴注入后，会通过衬套进入分流道，这套结构采用的是点浇口进胶方式，浇口痕迹会留在塑件内表面，不会影响翻盖外表面的外观质感，对于需要做表面晒纹、高光处理的翻盖外壳来说，这种进胶方案能省去后续浇口修整的大量人工成本。型芯与型腔的拆分充分考虑了翻盖的铰接位结构，翻盖与主体连接的薄壁活铰位置，在型腔侧做了精准的圆角过渡，避免注塑填充时出现熔接痕、缺胶的问题，同时活铰位置的冷却水路做了随形排布，保证该区域冷却速率均匀，不会因为冷却不均导致活铰处内应力过大，生产后出现弯折断裂的情况。

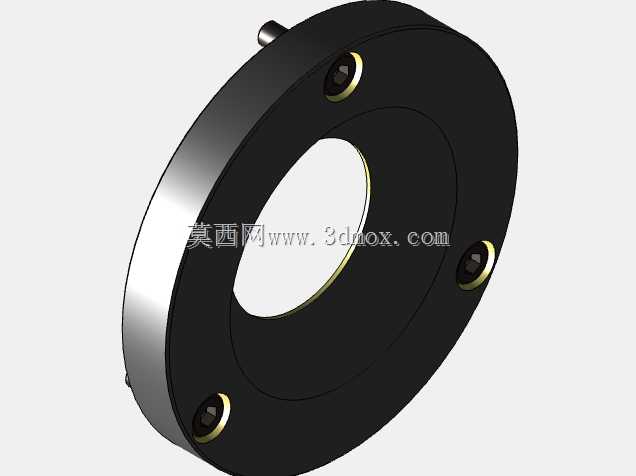

　　模架两侧的绿色方铁承担了合模时的承压作用，方铁之间预留的空间用来放置顶出机构，包括顶针板、回针以及复位弹簧，弹簧的选型匹配了顶出行程的弹力需求，开模后顶出机构能平稳将成型后的塑件从型芯上顶出，不会出现顶白、顶穿塑件薄壁的问题，合模时回针会先接触定模板，将顶出机构精准复位，避免合模过程中顶针碰撞型腔造成模具损伤。在安装边界上，整套模架的长宽尺寸适配常规120吨-160吨规格的卧式注塑机拉杆间距，模架总高度在注塑机的最大最小模厚区间内，无需额外加装垫脚就能直接装夹，顶板与底板上的定位圈、码模槽位置都符合通用注塑机的装夹标准，上下模的冷却水接头都设置在模架的操作侧背面，不会和操作侧的机械手取件路径产生干涉，适配自动化生产的取件需求。

　　设计过程中针对翻盖的倒扣结构，采用了分裂式滑块结构，开模时滑块会沿着斜导柱的方向侧向抽芯，先脱离翻盖侧面的倒扣区域，之后顶出机构再动作顶出塑件，整个抽芯行程经过精准计算，既保证抽芯到位不会拉伤塑件倒扣面，又不会因为行程过大导致滑块脱离导套出现错位。各层板件之间的连接螺丝都做了沉头处理，螺丝排布的位置避开了内部的冷却水路、顶针孔以及螺丝孔，不会出现钻穿水路、顶针与螺丝干涉的问题，模架上的所有排气槽都设置在型腔填充的末端，深度控制在0.02mm以内，既能顺畅排出型腔内的空气避免塑件出现烧焦、缺胶的问题，又不会产生飞边影响塑件的尺寸精度。这套结构的通用性较强，只需要更换对应的型芯型腔镶件，就可以适配不同外形尺寸的翻盖类塑件生产，模架部分的标准件都采用行业通用规格，后续生产过程中出现易损件磨损，可以快速更换备件减少停机维护时间。
