玩具外壳两板注塑模具分层结构设计

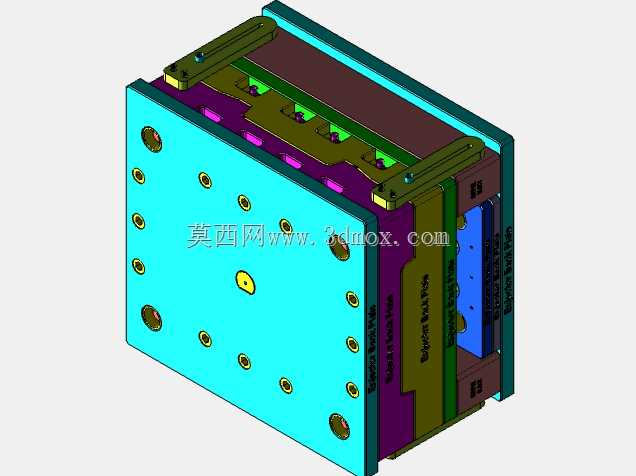

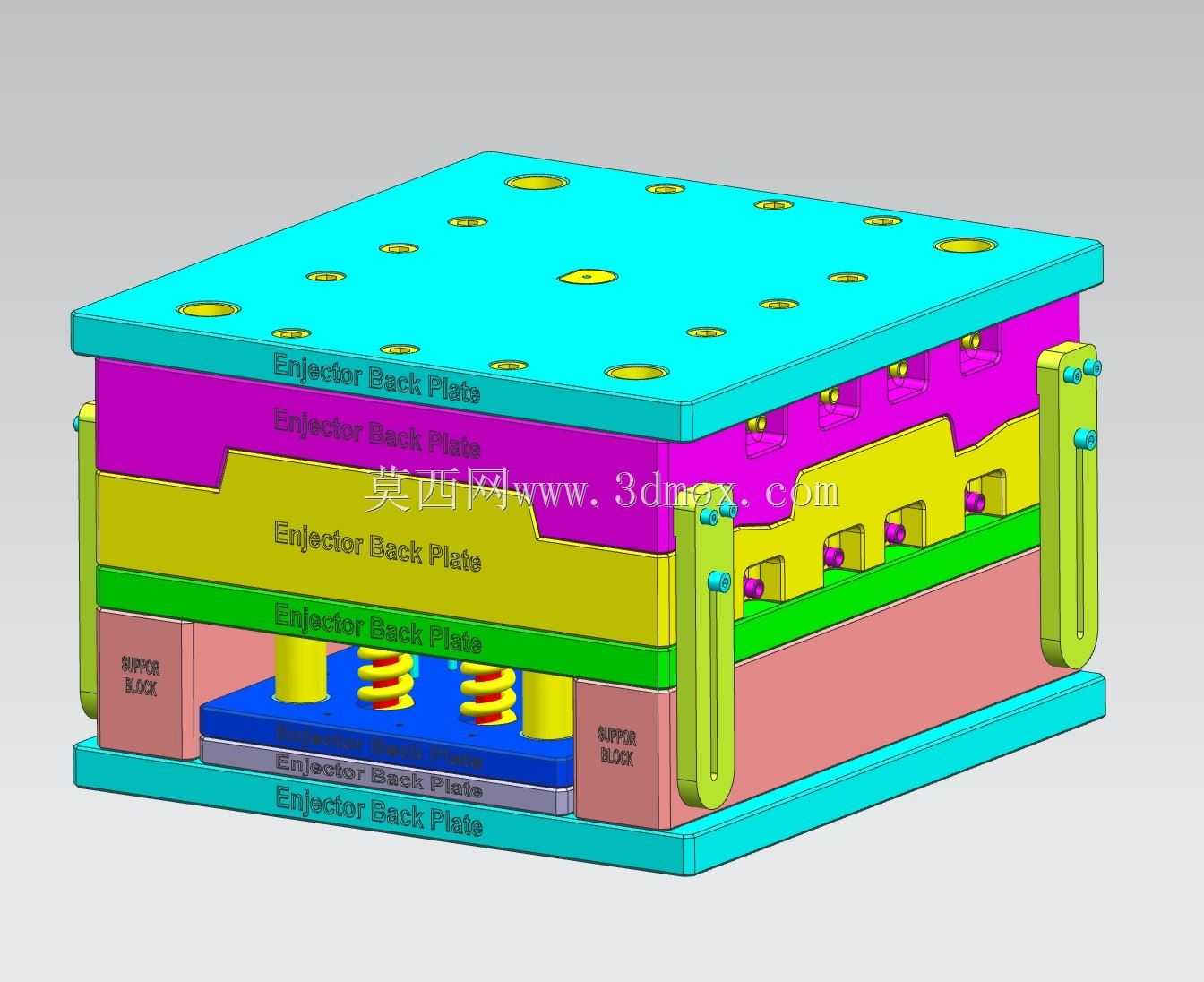

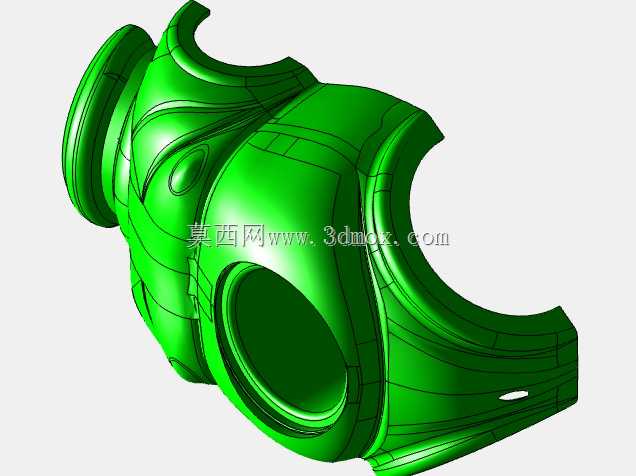

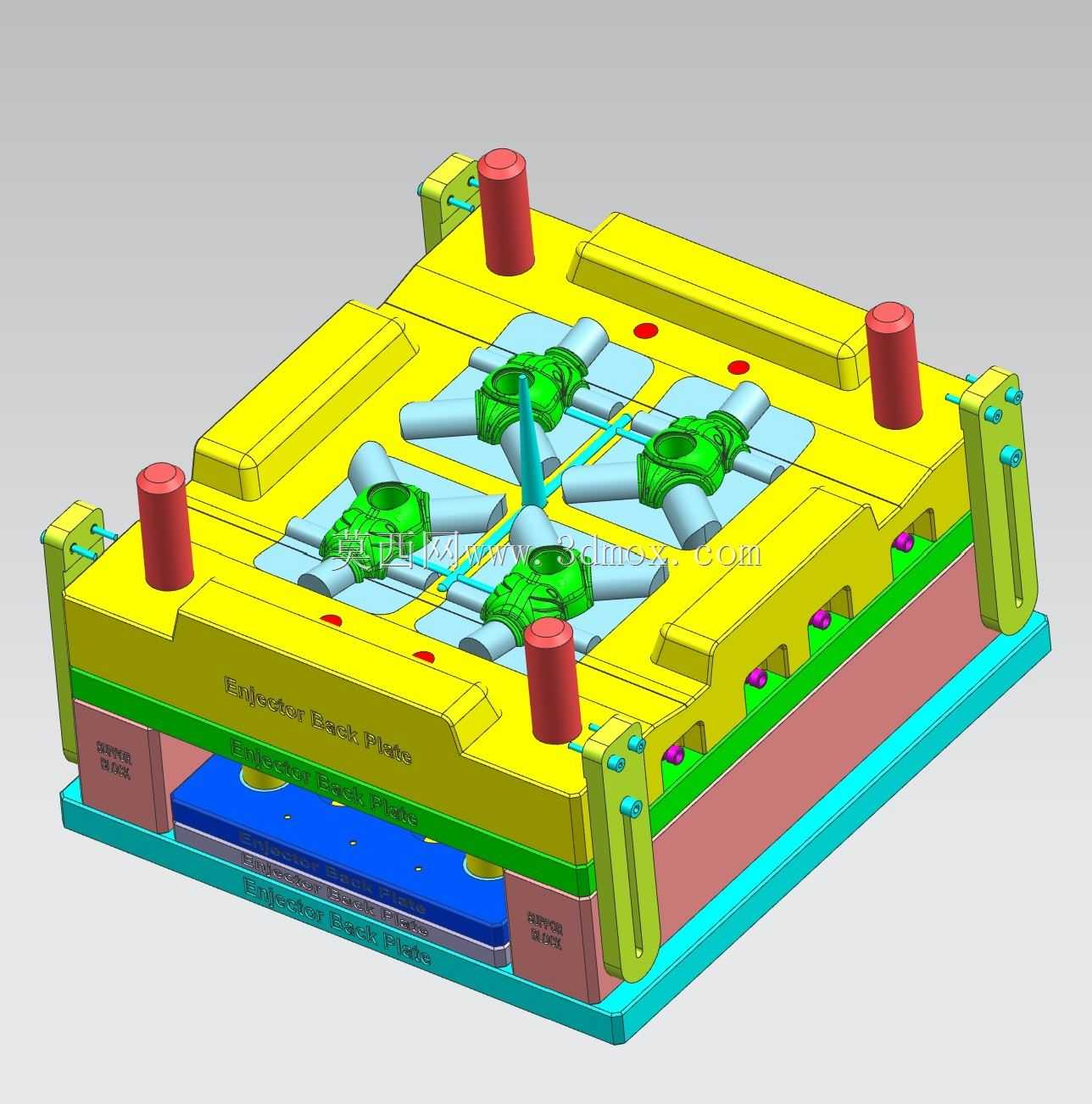

　　这套分层式模具结构针对小型塑料玩具外壳的批量注塑成型需求设计，核心采用标准两板模架构，适配卧式注塑机的常规安装规格，可直接匹配120吨-160吨锁模力的通用注塑设备，安装时通过上下模座的定位圈与设备炮筒同轴对齐，模架整体长宽尺寸控制在350mm*300mm范围内，闭合后总高度280mm，符合多数中小型注塑车间的设备装模边界要求，无需额外定制加高机台或改装模板。从结构分层来看，最上层的青蓝色面板直接对接注塑机定模固定板，表面均匀分布的沉头孔为模具与设备的连接固定位，同时面板内部开设主流道衬套安装孔，熔融塑料经此进入分型面的分流道系统。

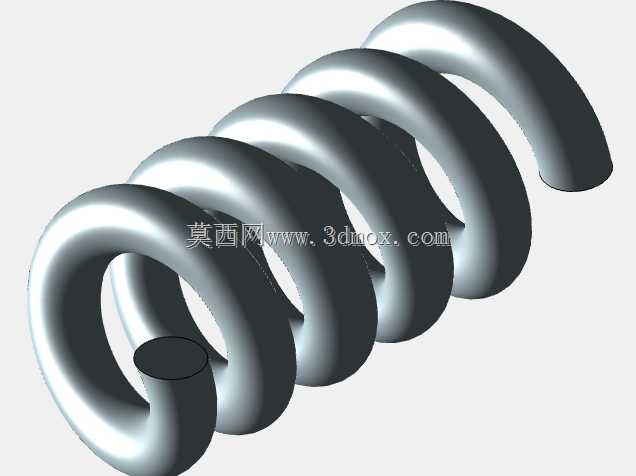

　　往下依次排布的紫色、黄色层板分别为定模板与动模板，定模侧加工出与玩具外壳外轮廓完全贴合的型腔表面，表面粗糙度控制在Ra0.8以内，保证成型后塑件外表面无明显合模痕、流纹，无需额外大量抛光后处理；动模侧对应设置型芯结构，成型玩具外壳的内部卡扣、加强筋等细节特征，筋位厚度均匀控制在1.2mm，避免成型时出现缩痕、填充不足等缺陷。绿色层板为顶针固定板，下方均匀布置的黄色复位弹簧在合模过程中可带动顶出机构自动回位，无需额外设置复位杆强制复位结构，简化了模具内部的传动链路，降低日常维护时的零件更换难度。

　　两侧的浅绿色导向柱与导套配合精度达到H7/g6，合模过程中可保证动定模的同轴度误差控制在0.02mm以内，避免出现型腔错位导致的塑件飞边、壁厚不均问题。模架四角设置的支撑柱（图中粉色标识块）可承受注塑过程中型腔内的熔融塑料压力，减少动模板在高压下的形变量，保证成型塑件的尺寸稳定性，批量生产时的尺寸公差可稳定控制在±0.05mm范围内，满足玩具产品的装配互换要求。这套模具的流道采用侧浇口进料方式，浇口开设在塑件边缘的非外观面位置，开模后浇口凝料可随塑件一起顶出，后续通过简单的人工修剪即可去除，不会在玩具外观面留下明显浇口痕迹。

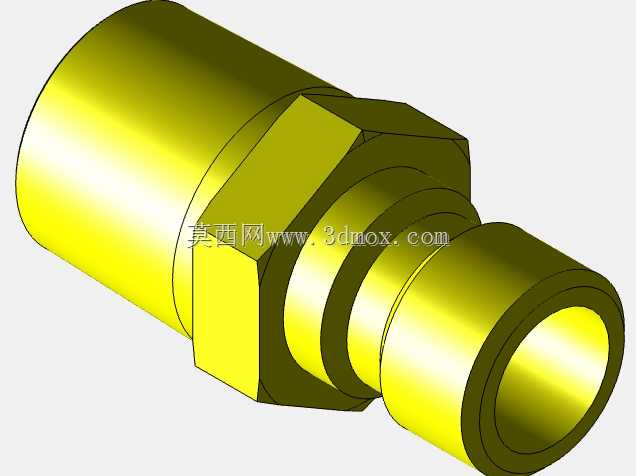

　　顶出系统采用圆顶针与扁顶针组合的方式，针对玩具外壳内部的深筋位置搭配扁顶针，避免顶出时出现顶白、顶穿缺陷，顶出行程设置为60mm，足够将塑件完全顶离型芯表面，配合机械手可实现全自动取件生产，单模成型周期控制在25秒左右，适配玩具行业大批量、快交付的生产需求。冷却系统采用直通式水路排布，在定模板、动模板内部分别开设直径8mm的冷却水道，水道距离型腔表面15mm，相邻水道间距25mm，成型时通入25℃的冷却水，可将模温稳定控制在40-60℃区间，保证PP、ABS等常用玩具塑料的冷却均匀性，减少塑件因冷却不均导致的翘曲变形问题。日常生产维护时，只需拆开两侧的导向柱紧固件，即可逐层拆分各层模板，快速检查型腔表面磨损情况、更换损坏的顶针或弹簧，无需整体拆解模架，大幅缩短停机维护时间。
