多旋翼无人机用外转子无刷电机结构

　　这款外转子结构的动力部件，核心面向小型多旋翼飞行器、小型无人系统平台的动力输出需求设计，在实际应用场景中，可直接适配多旋翼航拍无人机、小型巡检SUAS、轻型作业类无人飞行器的动力单元安装位，替代传统有刷动力单元解决换向磨损、动力密度不足的长期痛点。从结构设计逻辑来看，采用外转子排布的核心思路是将永磁体贴装于旋转外壳内壁，定子绕组固定在中心基座上，这种排布方式能在相同径向尺寸下获得更大的力矩输出半径，同等绕组参数下低速扭矩表现远优于同尺寸内转子结构，刚好匹配多旋翼类设备直驱螺旋桨的使用需求，省去减速齿轮组带来的传动损耗与结构冗余，降低动力单元整体重量。

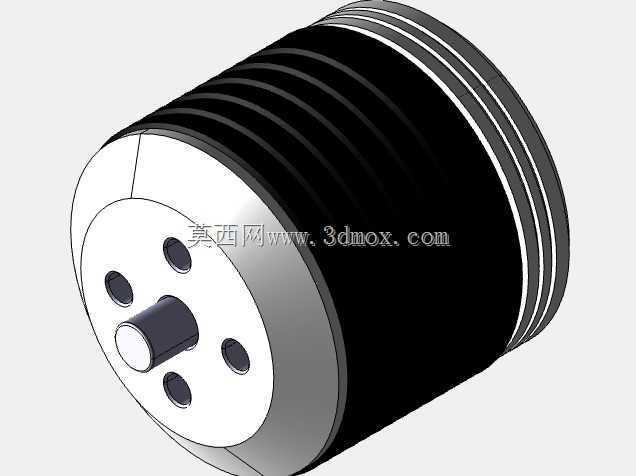

　　从安装边界与尺寸适配角度看，输出轴端采用单轴伸配合四个周向均布安装孔的固定方式，安装孔位围绕输出轴呈等角度圆周排布，可直接匹配市面上主流的多旋翼机臂安装座孔距，不需要额外设计转接板就能完成固定，输出轴的轴径与伸出长度经过适配，可直接卡装常用规格的螺旋桨快装座，不需要额外加工轴段。外壳部分设计有多道平行的环形散热筋，这些筋条与旋转的外壳一体成型，电机运转时外壳随转子同步旋转，筋条会带动周边空气形成定向流动的气流，直接带走绕组工作产生的热量，不需要额外加装散热风扇就能满足持续大油门工况下的散热需求，避免绕组过热导致的退磁、功率衰减问题。

　　从功能特性层面看，该结构的定子绕组采用集中式绕线方案，铁芯冲片的槽型经过优化，能降低铁芯涡流损耗，提升电能转换为机械能的效率，在相同输入功率下能获得更大的拉力输出，同时减少无效发热。转子外壳采用轻量化的金属材质加工，在保证结构强度、支撑永磁体不发生形变位移的前提下，尽可能降低旋转部分的重量，减少转子转动惯量，让电机的油门响应速度更快，匹配飞控的动力调整需求时，能更迅速地完成转速变化，提升飞行器的姿态控制精度。端盖部分与定子基座采用高精度配合定位，保证转子与定子之间的气隙均匀，避免气隙不均导致的磁拉力不平衡、运转振动问题，实际运转时的动平衡表现更优，不会在高转速区间产生额外的机体振动，影响机载传感器的工作精度。

　　在实际选型适配过程中，该结构的轴向长度与径向直径的比例经过优化，不会因为电机过长导致机臂安装位置的重心外移，能帮助整机更好地调整重心位置，降低飞控的姿态修正负担。输出轴采用高强度钢材加工，能承受螺旋桨旋转时产生的拉力与反扭矩，不会出现轴变形、断裂的问题，周向的安装孔采用沉孔设计，固定螺丝安装后不会突出安装端面，保证安装面与机臂座完全贴合，避免安装倾斜导致的电机轴与螺旋桨平面不垂直问题，减少不必要的动力损耗与振动。转子磁钢采用表贴式固定方式，配合耐高温的粘接胶与磁钢挡圈结构，能承受高转速下的离心力，不会出现磁钢脱落的故障，提升动力单元的长期工作可靠性。
