电源设备用通风型钣金安装壳体结构

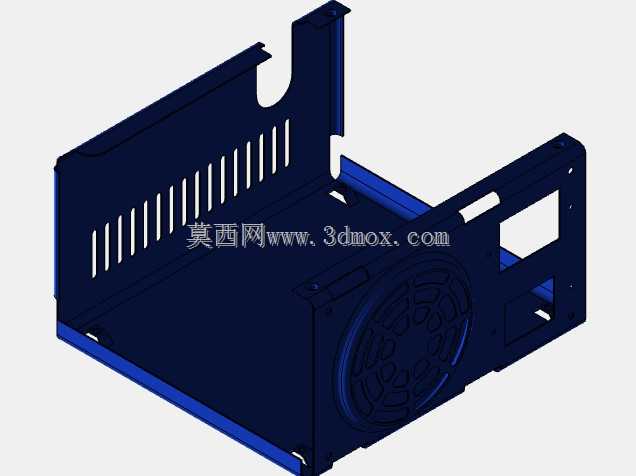

　　这款薄板成型的钣金壳体，主要面向小功率电源变换类设备的内置安装场景，在工业控制机柜、嵌入式供电模块、小型工控终端的电源舱内都能见到同类结构的应用，核心作用是为内部的电磁变换组件、整流调压电路提供物理防护，同时兼顾散热气流组织与周边部件的安装避让。从结构细节来看，壳体采用多道折弯一体成型的工艺思路，减少了额外拼接的紧固件数量，整体刚性靠折弯边的翻边结构强化，薄板选材适配常规冷轧钢板冲压折弯的加工流程，量产时不需要额外开复杂的成型模具，靠数控冲床与折弯设备就能完成全部加工工序，适合小批量多批次的配套生产需求。

　　壳体侧壁设计的长条状通风格栅，是结合内部发热元件的排布位置做的定向开孔，格栅的开孔方向顺着设备内部的冷却气流走向设置，既不会因为开孔过大降低壳体的结构防护能力，也能避免气流在壳体内形成紊流区，保证发热区域的热量能顺着格栅通道被气流带出。侧面预留的方形与异形开孔，分别对应外接接线端子、状态指示灯、调节旋钮的安装位，开孔边缘做了小尺寸翻边处理，一方面能提升开孔处的结构强度，避免薄板受力变形，另一方面也能消除裁切后的锐边，防止装配时划伤线材或者操作人员。

　　壳体底部的折弯安装边预留了对应的固定孔位，孔位的间距尺寸匹配常规工控安装导轨、设备内部安装梁的通用孔距标准，安装时不需要额外做转接件，直接通过标准紧固件就能完成固定，安装边界预留了足够的手部操作空间，即使在设备内部紧凑的装配空间里，也能完成单人快速装拆。壳体一侧的U型避让缺口，是针对周边相邻部件的凸起结构做的适配设计，避免装配时出现结构干涉，缺口的边缘同样做了折弯收边处理，防止缺口处成为应力集中点，在设备受振动时出现开裂变形。内置的风扇安装位做了下沉式的结构设计，风扇安装面与壳体主平面保持足够的安全距离，既保证风扇扇叶转动时不会触碰内部元器件，也能让风扇的进风面与壳体壁面留出足够的气流缓冲区，提升风扇的送风效率。

　　整个壳体的折弯圆角都采用了钣金加工的常规最小折弯半径，在不增加加工难度的前提下，尽可能减小折弯处的应力集中，所有外露的边缘都做了折边处理，没有裸露的裁切锋口，符合电气设备内部结构件的安全设计要求。在实际配套使用中，这类钣金壳体不需要做额外的表面处理就能直接使用，若有绝缘或者防腐蚀需求，也可以在成型后做喷塑或者电泳处理，板材厚度的选择可以根据内部搭载元件的重量做灵活调整，当前的结构设计在常规1.2mm到2mm厚度的薄板上都能实现对应的结构强度，不需要额外修改折弯与开孔参数。
