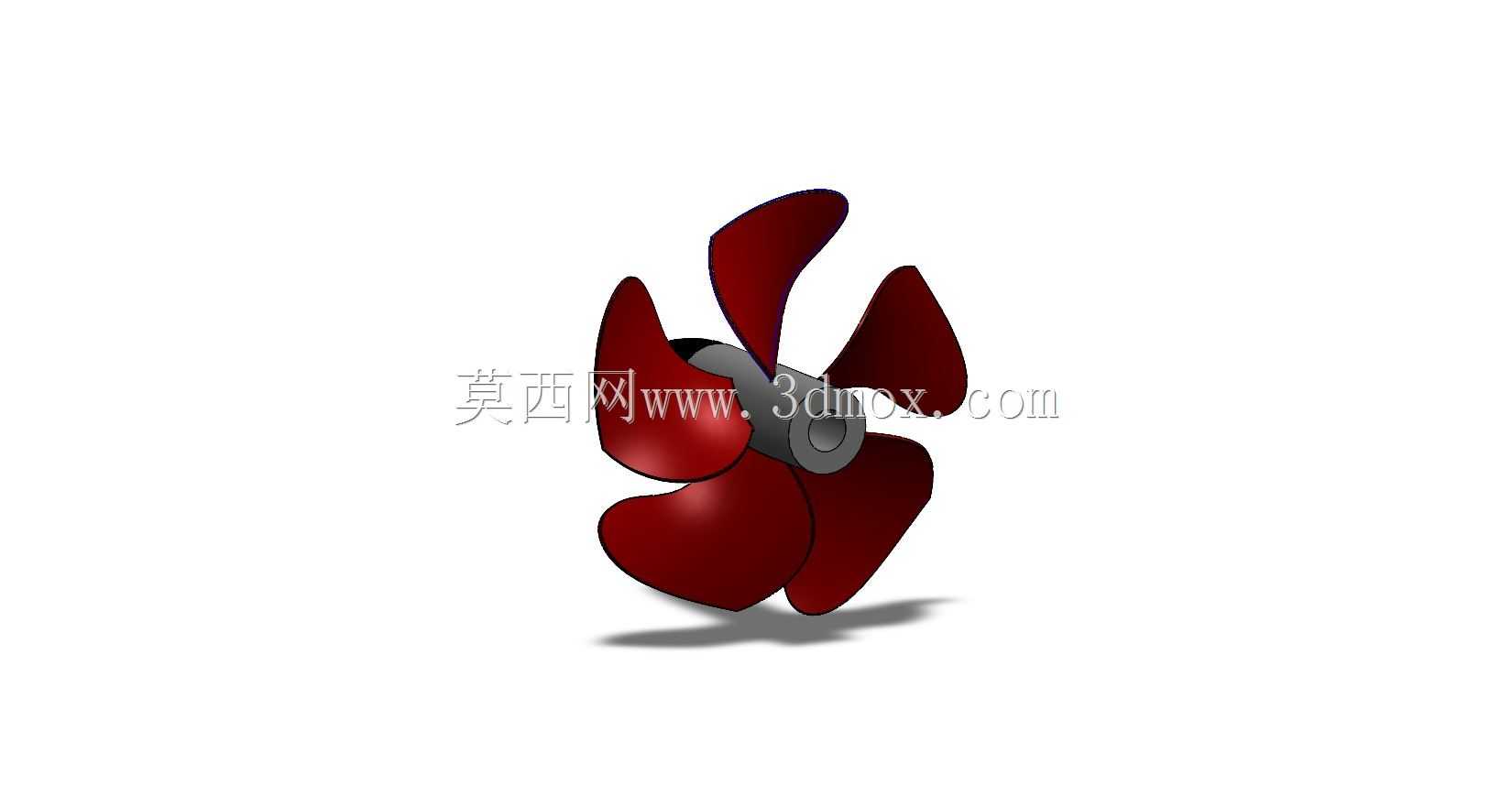

船舶推进用五叶螺旋桨结构设计

　　从实际应用场景来看，这类螺旋桨通常匹配中速柴油机驱动的轴系，安装位置处于船舶尾部舵叶前方的轴端，安装时需要保证桨毂锥面与尾轴锥面的贴合度达到75%以上，键槽配合的侧隙控制在0.02-0.05mm区间，避免运转过程中出现松动打滑。设计过程中首先确定的是盘面比参数，针对内河船舶常遇到的浅水、杂物较多的工况，盘面比选取0.55-0.6区间，既保证足够的推力输出，又避免单叶面积过大导致的杂物缠绕概率提升；叶梢部分采用了大侧斜设计，侧斜角度控制在12度左右，这种设计能够让桨叶在旋转进入伴流场不均匀区域时，实现逐叶切入而非同时进入，大幅降低不均匀伴流带来的激振力，这也是五叶桨相比少叶桨在减振性能上的核心优势。在船舶动力推进系统的设计环节中，螺旋桨是直接决定航行效率、振动水平与噪声表现的核心部件，本次呈现的五叶结构螺旋桨，主要适配内河中小型货运船舶、港作拖轮以及近海作业小型工程船的推进需求，区别于常规三叶、四叶桨的设计取向，五叶结构的选型核心是在保证推进效率的前提下，尽可能降低桨叶旋转过程中产生的脉动压力，减少船体尾部的结构振动传递，这对于长期在狭窄航道、港口区域频繁变速航行的船舶来说，能有效提升驾乘舒适度，同时降低尾部结构的疲劳损伤概率。

　　桨叶的翼型截面采用了改进型MAU翼型，从叶根到叶梢的弦长、厚度按照非线性规律递减，叶根处厚度最大，保证与桨毂连接位置的结构强度，能够承受额定转速下最大扭矩带来的弯曲应力，叶梢处厚度收薄至3-5mm，减少叶梢涡的产生，提升推进效率，同时降低空泡发生的概率。桨毂部分采用锥面加平键的连接结构，毂径比控制在0.18-0.2区间，既保证足够的连接强度，又不会因为毂径过大增加不必要的形状阻力，桨毂前端设计有导流帽安装位，后端预留锁紧螺母的装配空间，装配完成后导流帽能够平顺梳理桨毂前方的来流，减少毂涡带来的能量损失。

　　从安装边界来看，这类螺旋桨的直径通常根据船舶吃水深度确定，需要保证叶梢与船体外板之间的间隙不小于0.1倍桨径，避免叶梢涡对船体板的剥蚀，同时安装时需要核对螺旋桨的旋向与主机转向匹配，右旋桨适配顺时针旋转的尾轴（从船尾向船首看），避免装反导致推力反向。实际运转过程中，五叶结构的螺旋桨在相同转速下，相比同直径四叶桨能够提升约3%-5%的推进效率，同时振动加速度能够降低20%左右，非常适合对振动控制有要求的客船、作业船使用；在设计建模过程中，需要重点关注每个叶片的型值点精度，保证五个叶片的重量偏差控制在单叶重量的1%以内，做静平衡校验时的不平衡力矩不超过0.02N·m，避免高速旋转时产生额外的离心振动。

　　另外，桨叶的导边与随边做了小圆角过渡处理，导边圆角半径略大于随边，能够减少来流冲击带来的阻力，同时避免航行中漂浮杂物对导边的磕碰损伤，叶背的曲面顺滑度直接影响空泡性能，建模时需要保证曲面G2连续，避免局部曲率突变导致低压区提前出现空泡剥蚀桨叶表面。在实际选型匹配时，还需要结合船舶的设计航速、主机额定功率、轴系转速来调整螺距比，这类适配中小型船舶的螺旋桨螺距比通常在0.8-1.1区间，螺距从叶根到叶梢做一定的径向变螺距设计，叶根处螺距略小，适配根部较低的圆周线速度，叶梢处螺距略大，匹配梢部较高的线速度，让整个桨叶不同半径位置的攻角都处于最优区间，充分发挥每个叶切面的推力效能。需要注意的是，这类螺旋桨安装完成后需要做系泊试验，检查不同转速下的轴系振动情况、推力输出是否符合设计预期，航行试验中需要观测尾轴的温度变化，避免安装偏差导致的轴系异常磨损。
