这类凸缘结构的刚性联轴器,在中小扭矩的定轴传动场景里应用极广,从常规的输送线辊道驱动、小型机床进给轴传动,到水泵、风机的同轴动力传递,但凡需要两根轴严格对中、传动无间隙的工况,都能见到这类结构的身影。和挠性联轴器不同,它没有补偿两轴相对偏移的能力,所以安装时对轴的同轴度、端面垂直度要求更高,但胜在结构简单、传动扭矩可靠、维护成本极低,没有易损的弹性元件,只要安装精度达标,长期运行几乎不需要额外维护。

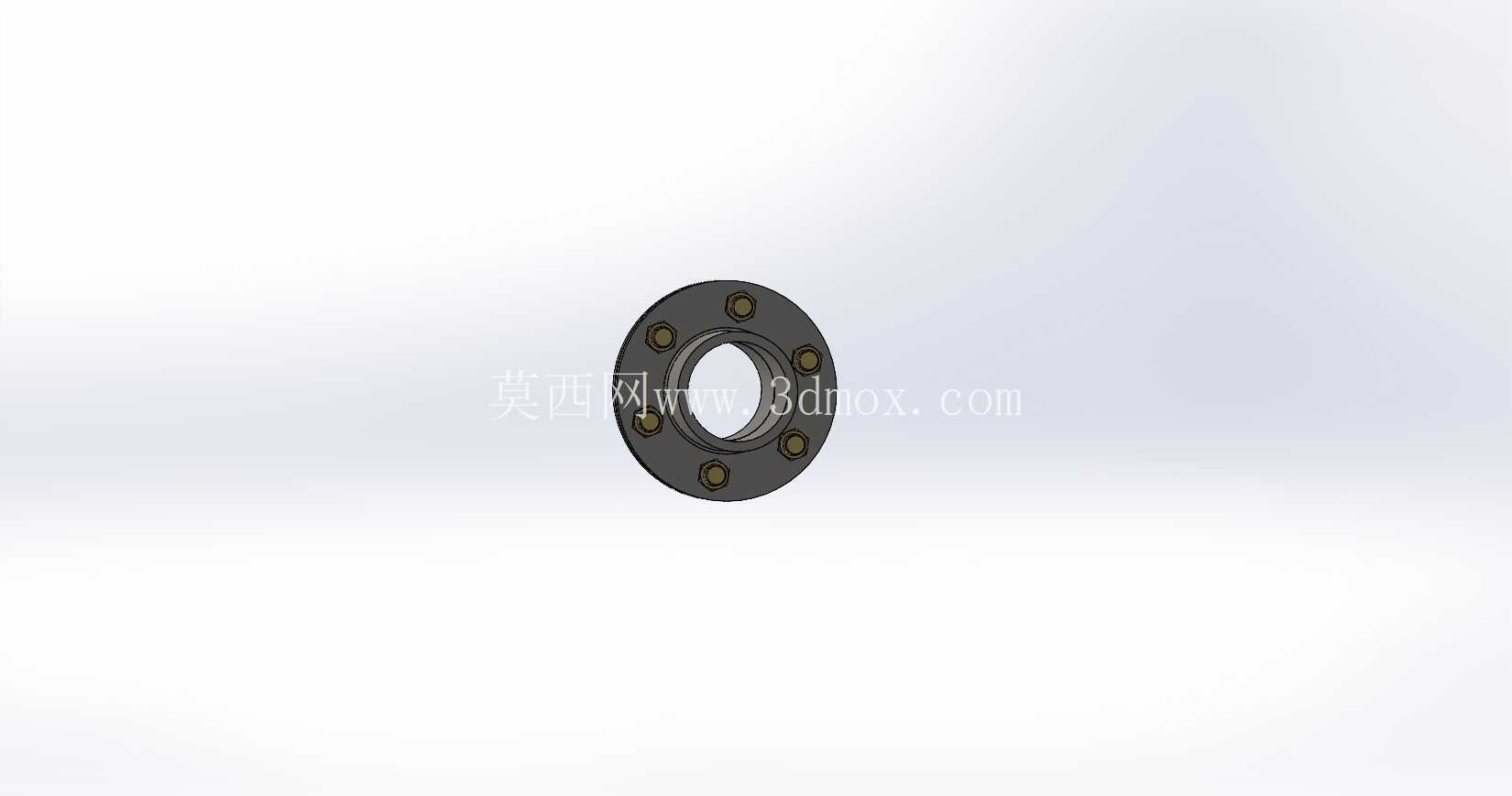

从结构设计逻辑来看,这个模型采用的是最经典的铰制孔螺栓对中形式,端面上均匀分布的六个螺栓孔,既承担两轴法兰盘的连接紧固作用,也依靠螺栓杆与孔壁的挤压来传递扭矩,相比普通螺栓靠摩擦力传力的形式,铰制孔连接的对中精度更高,能承受的变载、冲击载荷表现更好,适合转速不高、载荷平稳的传动场景。中间的通孔是轴孔,用来穿装被连接的两根轴,轴孔的公差一般按照过渡配合选取,保证和轴的装配紧密度,避免运行时出现轴与孔的相对滑动。法兰盘的凸缘端面做了平整加工,两个半联轴器对接时端面完全贴合,没有多余的间隙,保证传动时的同轴度。
做三维建模的时候,首先要确定的是轴孔直径,这是整个零件的核心尺寸基准,所有的端面、螺栓孔分布圆都要以轴孔的轴线为基准来标注。螺栓孔的分布圆直径要根据传递扭矩的大小核算,既要保证螺栓有足够的布置空间,也要避免分布圆过大导致法兰盘整体尺寸冗余,增加不必要的转动惯量。法兰盘的厚度需要结合螺栓的拧入深度、轴的抗扭截面来计算,太薄的话螺栓连接的预紧力会让法兰产生形变,太厚则会增加整体重量,提升轴系的负载。端面上的螺栓孔采用圆周阵列的方式生成,阵列数量根据扭矩等级选择,六个孔的布置在中小扭矩场景下是兼顾加工便利性和受力均匀性的最优选择,孔的位置度公差要严格控制,否则两个半联轴器对接时会出现螺栓无法穿入的问题。
实际选型安装时,要先核对被连接两轴的轴径、键槽尺寸是否和联轴器的轴孔匹配,安装前要清理轴和轴孔表面的毛刺、油污,避免装配时出现卡滞。两个半联轴器分别装在两根轴上之后,要先打表检测两轴的径向跳动和端面跳动,调整到同轴度符合要求之后再穿装螺栓,螺栓要按照对角线顺序逐步拧紧,保证每个螺栓的预紧力均匀,避免法兰盘端面受力不均导致运行时出现振动。这类联轴器不适合用在频繁正反转、启动冲击大或者两轴对中精度无法保证的场景,比如重载破碎机、往复运动的传动机构,这类场景下刚性连接会把额外的附加载荷传递到轴和轴承上,加速零部件的磨损。
从加工工艺角度来说,这类法兰联轴器的毛坯一般采用圆钢锻件或者铸件,锻件的力学性能更好,适合载荷较大的工况,铸件则成本更低,适合轻载、低速的场景。加工时先车削两端面、外圆和轴孔,保证轴孔和端面的垂直度,之后再以轴孔定位,在钻床上加工圆周分布的螺栓孔,有条件的话可以采用数控钻床或者加工中心加工,保证孔的位置精度。螺栓孔的倒角、轴孔的键槽加工都要严格按照公差要求,避免装配时出现干涉。日常维护时只需要定期检查螺栓的预紧力是否足够,有没有出现松动的情况,法兰端面有没有出现异常磨损,只要安装和维护到位,这类联轴器的使用寿命可以和整套设备的服役周期保持一致,不需要频繁更换。
