长筒式螺钉定向输送管结构设计

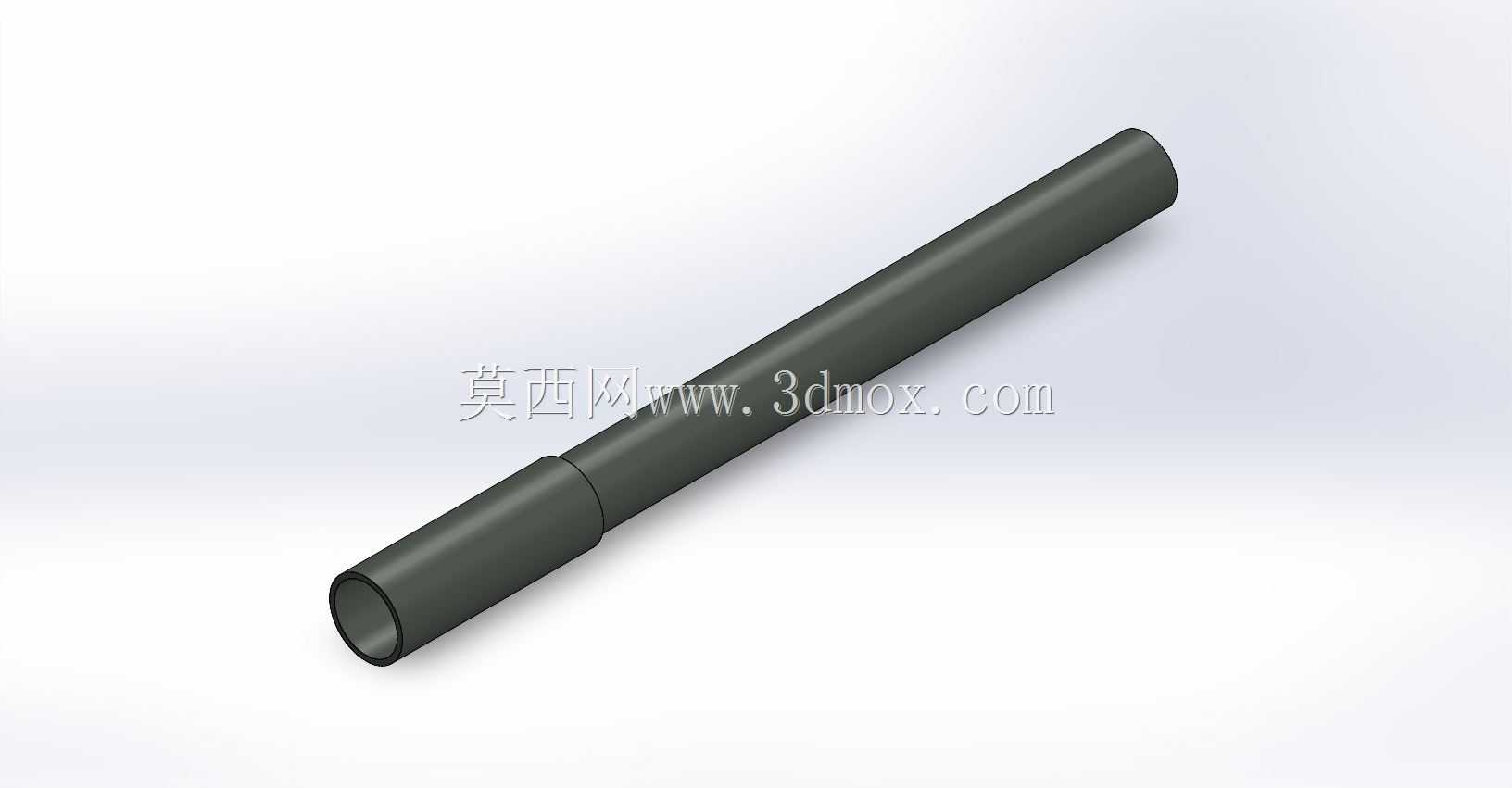

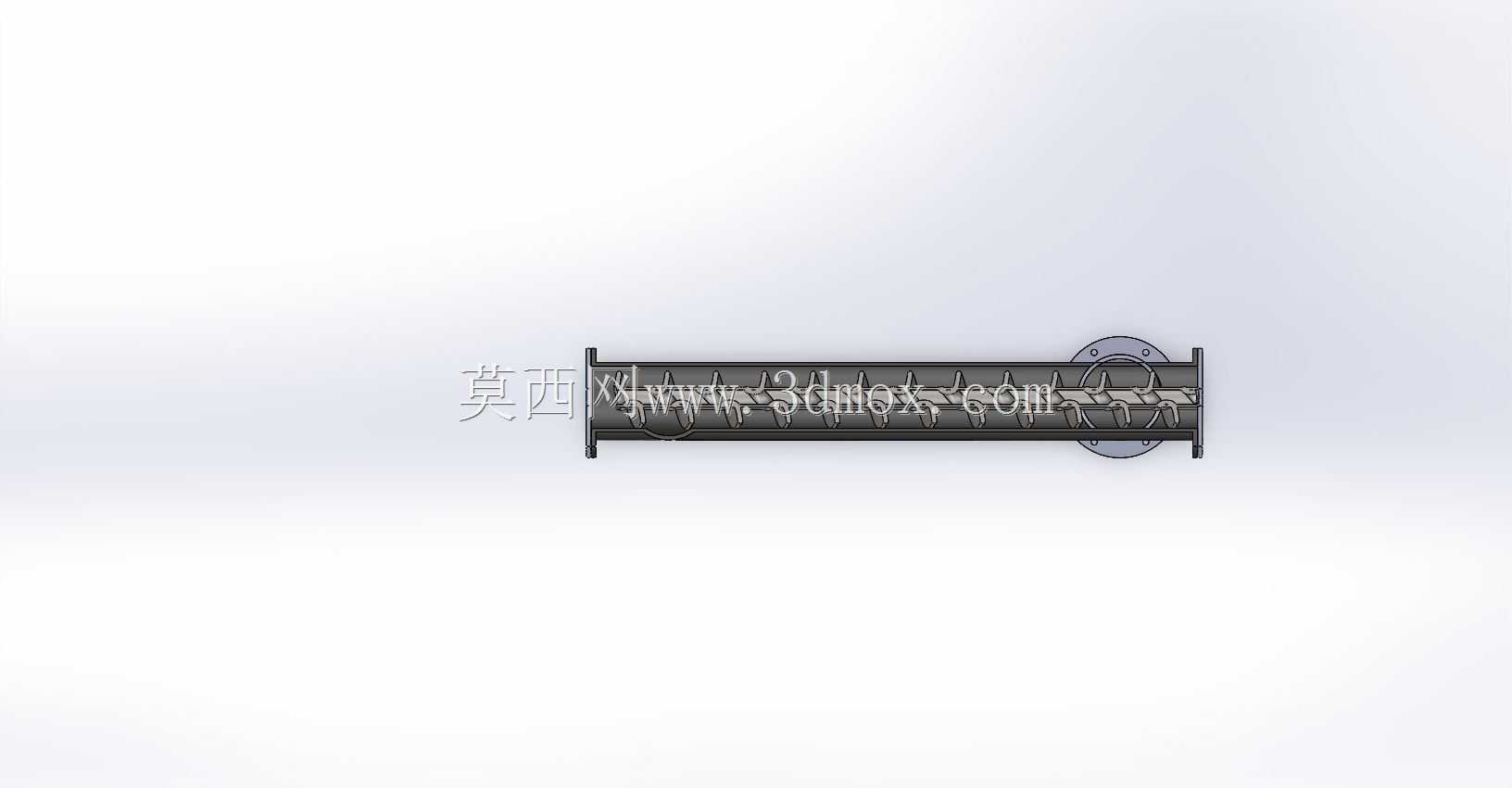

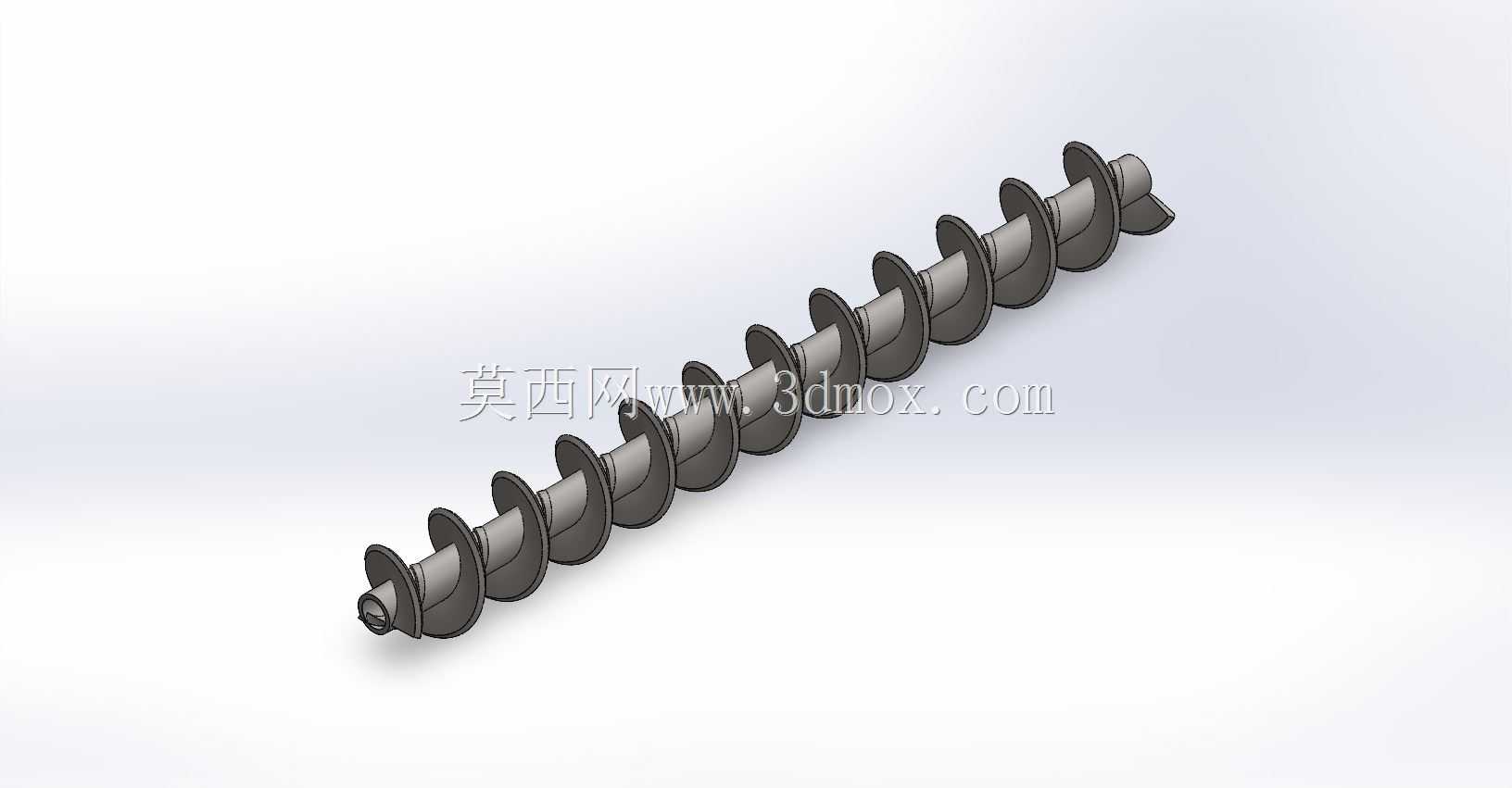

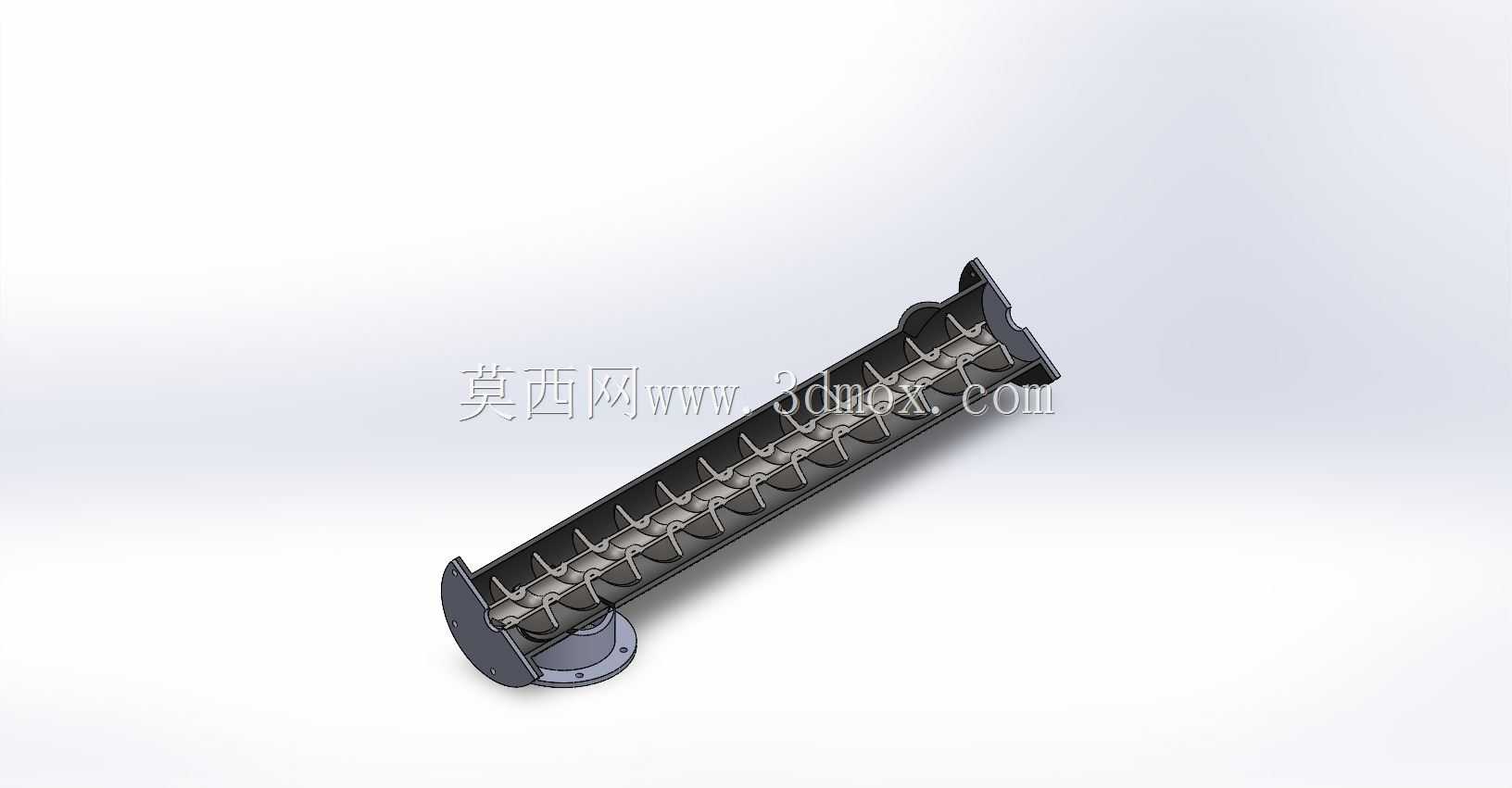

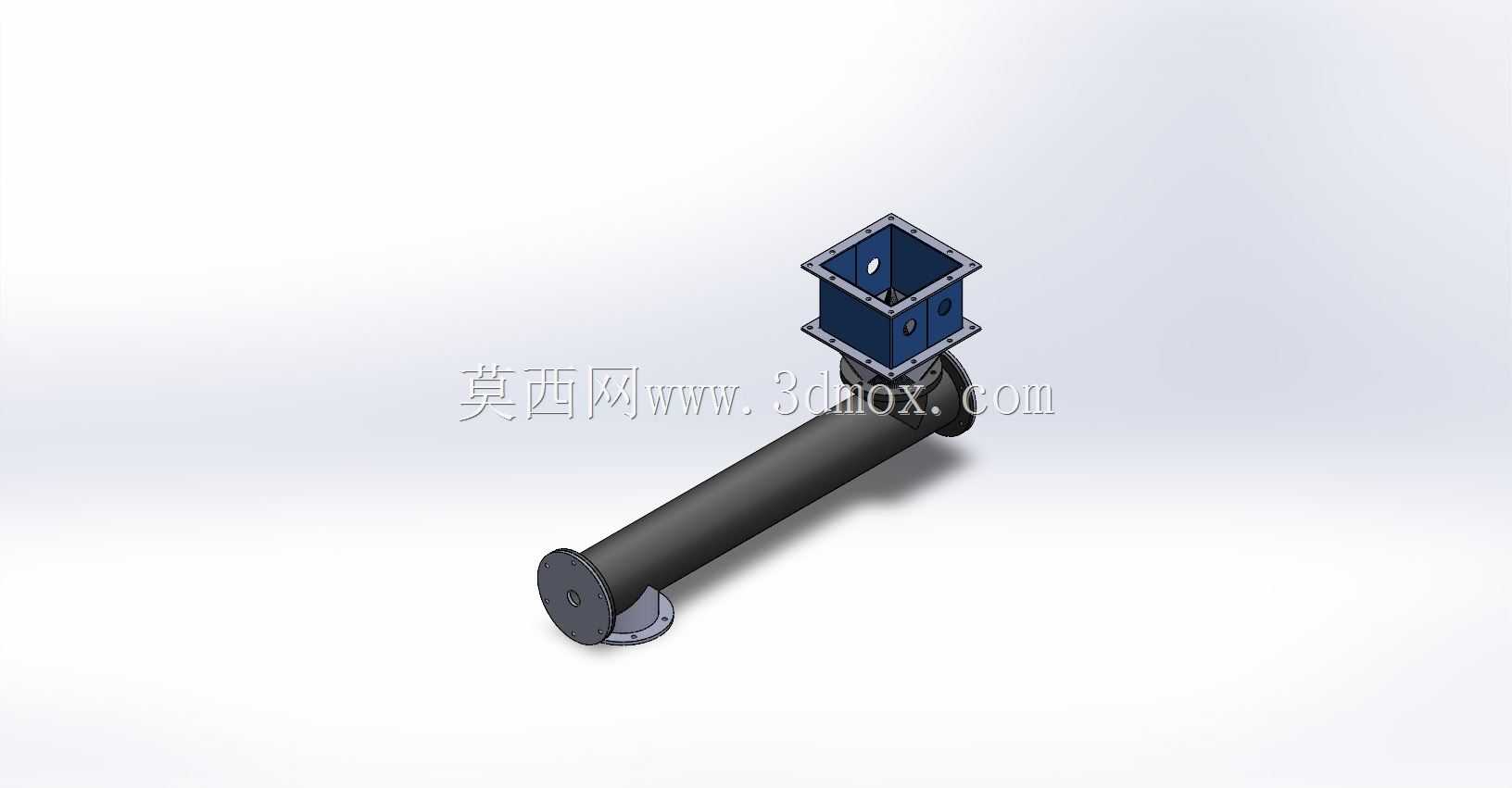

　　在紧固件自动化装配、电子元器件锁付、小家电组装这类需要连续供给小规格螺钉的生产场景里，这类长管状输送构件是整组送料系统里直接衔接料仓排序末端与锁付执行端的关键导料部件，很多现场调试时出现的卡料、螺钉姿态翻转问题，往往都出在这类导料段的结构细节处理上。从结构形态来看，该构件采用两段变径的长直圆管构型，靠近出料端的管段做了小幅度的外径收窄处理，这种设计并非单纯的减重考量，更多是为了匹配不同工位的安装避让需求——在多轴锁付模组的作业范围内，锁付头周边往往密布批杆、真空吸嘴、定位压头组件，收窄的端头段可以深入到狭窄的工件装配腔内部，避免管身与工件定位夹具发生运动干涉，而大直径的主体管段则保留了足够的内部通径，能够适配M2到M6区间的常用盘头、沉头螺钉顺畅通过，不会因为通径过小导致螺钉在管内卡滞。设计这类导料管的时候，首先要核算的是内部通道的尺寸边界：管体内径需要比螺钉头部最大外径大0.8-1.2mm，间隙过小会让螺钉在风压或者重力输送过程中出现头部歪斜卡管，间隙过大则会让螺钉在管内发生径向翻转，原本头朝前的正确输送姿态被打乱，到了出料端无法被批杆准确吸附。管身的长度则需要根据现场设备的排布来确定，要保证从螺钉排序机构的出料口到锁付工位的移动路径上，管身的弯曲半径不小于15倍管体外径，过小的弯曲半径会让螺钉在弯道处被卡住，尤其是带垫片的组合螺钉，弯道处通径的局部收缩很容易勾住垫片导致送料中断。

　　这款输送管的端头收窄段长度控制在总长度的六分之一左右，既保证了端头有足够的长度伸入装配工位，也不会因为收窄段过长导致内部通径变化段太长，增加螺钉卡滞的概率。实际应用中，这类输送管既可以搭配吹气式送料机构使用，利用压缩空气在管内形成的高速气流带动螺钉沿管腔快速移动，实现每秒1-2件的高速送料，也可以在倾斜布置的场景下依靠螺钉自身重力实现无动力滑送，适合低节拍的半自动化装配工位。管体的外壁做了均匀的光滑处理，没有额外的凸起结构，安装时可以通过标准的圆管夹直接固定在设备的安装立板或者模组滑台上，不需要额外设计定制的安装支架，降低了现场安装的适配成本。

　　在设计建模过程中，管体的同轴度公差需要控制在0.1mm以内，两段变径位置的过渡处做了微小的圆角处理，避免内部台阶处的锐边刮擦螺钉表面的镀层，也防止螺钉头部在台阶位置被卡住。很多新手工程师在设计这类导料构件时，往往只关注整体的外形尺寸，忽略了内壁的粗糙度要求，实际上管体内壁的粗糙度需要达到Ra1.6以下，过于粗糙的内壁会增大螺钉滑行的阻力，在重力送料场景下很容易出现螺钉停在管中段的问题，而吹气式送料场景下粗糙的内壁还会产生紊流，干扰螺钉的输送姿态。另外，管体的进料端通常会做一个小角度的外倒角，方便和上游排序机构的出料口快速对接，对接处的缝隙需要控制在0.2mm以内，防止螺钉的细小杆部卡进对接缝隙里。

　　这类输送结构除了用于螺钉送料，调整内部通径尺寸后，也可以用于小规格圆柱销、铆钉、小型弹簧这类轴向尺寸大于径向尺寸的小零件定向输送，是自动化装配领域通用性很强的导料构件。在安装边界的核算上，需要预留管身两侧至少5mm的操作空间，方便日常维护时拆卸清理管内可能混入的杂物，毕竟生产现场难免会有塑料碎屑、螺丝毛刺这类异物掉入料道，定期拆卸清理是避免长期卡料的必要操作。管体的材质通常会根据使用场景选择，常规工况下用6061铝合金做硬质阳极氧化处理就可以满足耐磨和轻量化的需求，在有防静电要求的电子装配场景，则会选用防静电POM材质加工，避免静电吸附微小的金属碎屑影响送料稳定性。
