数据中心用U42规格服务器承载机柜结构

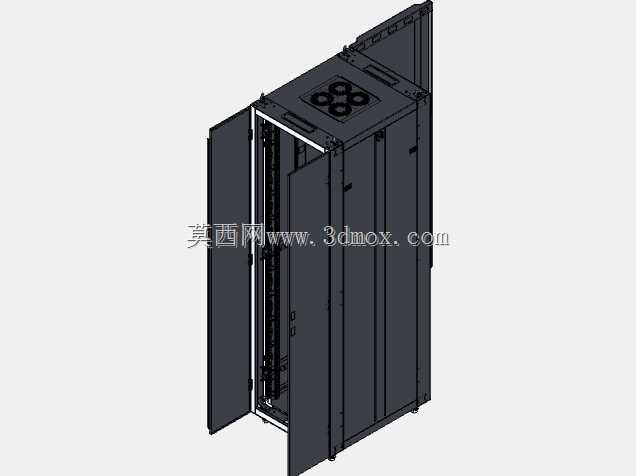

在数据中心机房、企业核心IT机房、边缘计算节点的基础设施搭建场景中，服务器机架是承载计算、存储、网络交换设备的核心支撑载体，本次呈现的U42规格服务器机架，是针对高密度设备部署需求设计的钣金拼装式承载结构。从实际工程应用的角度看，这类机架首先要满足19英寸标准设备的安装兼容性，内部安装立柱的孔位严格遵循通用U位间距规范，单U高度为44.45mm，42U的有效安装高度可以覆盖从1U机架式服务器、2U存储设备到核心交换机、UPS配电模块的全系列机架式IT设备安装需求，立柱上的方形安装孔适配标准机柜螺丝与卡扣螺母，无需现场二次打孔即可完成设备固定，大幅降低机房部署的现场施工量。

从结构设计思路来看，这款机架采用分体式钣金框架拼接结构，主承重立柱采用折弯成型的加厚冷轧钢板，通过螺栓拼接组成整体框架，相比焊接式框架，分体结构在运输过程中可以实现平板包装，降低物流成本，同时现场组装时不需要大型焊接设备，仅用常规扭力扳手即可完成整体拼装，框架拼接处设置定位止口，避免组装过程中出现框架对角线偏差，保证整体结构的形位公差满足设备安装要求。机架的前后门采用双开式钣金门结构，门板上预留通风散热开孔，顶部设置四个轴流风机的安装位，对应设备前进风后出风的散热风道，能够将设备运行产生的热空气快速从顶部排出，避免机柜内部出现热岛效应，影响IT设备的稳定运行。

在安装边界与外形尺寸方面，这款机架的宽度遵循19英寸标准机柜的600mm通用宽度，深度适配深度1000mm级别的深柜规格，可以满足深度较长的存储服务器、刀片式服务器机箱的安装需求，机架底部设置可调式支撑脚与万向脚轮，在机房内短距离移位时可以通过脚轮推动，就位后通过可调支撑脚调平，抵消地面不平整带来的框架倾斜问题，保证设备安装后处于水平状态，避免长期倾斜导致服务器硬盘、风扇等转动部件出现异常磨损。机架内部预留了垂直走线槽的安装空间，两侧立柱旁的走线区域可以布置电源线、网线、光纤等线缆，走线槽上设置绑线孔，方便施工时对线缆进行绑扎固定，避免线缆杂乱堆积影响通风与后期维护。

从功能特性上看，机架的前后门都设置了机械锁结构，非授权人员无法随意打开机柜触碰内部运行的设备，满足数据中心的物理安全防护要求，门板与框架之间设置接地铜带，避免静电积累对内部电子设备造成静电放电损伤，框架上预留了接地排的安装位置，可以将整个机柜的金属结构接入机房接地系统，满足电气安全规范。机架的侧板采用快拆式结构，当多台机柜并柜安装时，可以拆除相邻机柜的侧板，实现机柜之间的线缆互通与空间共享，同时并柜连接件可以将相邻机柜的框架刚性连接，提升整排机柜的整体稳定性，避免单台机柜受到外力碰撞出现倾倒风险。

在实际选型应用中，这类42U服务器机架需要根据机房的楼面承重要求核算整体承载能力，这款机架的静态承载能力可以满足单柜满载800kg设备的部署需求，适配常规数据中心楼面的承重设计标准，不需要额外对楼面进行加固处理。机架顶部预留了线缆进线孔，配合毛刷护线套，可以在顶部走线的机房布线场景中，让线缆从顶部进入机柜内部，同时毛刷结构可以阻挡灰尘从进线孔进入机柜内部，维持机柜内部的清洁度。机架后部预留了PDU电源分配单元的安装位，可以垂直安装两路不同回路的PDU，为内部设备提供双路供电冗余，满足核心IT设备的供电可靠性要求。

从结构建模的细节来看，这款机架的三维模型完整还原了钣金折弯的止裂槽、拼接螺栓的安装孔位、门板铰链的安装结构、锁具的装配位置，每一处折弯的圆角、板材的厚度都按照实际钣金加工的工艺要求进行建模，没有出现工艺无法实现的尖角、零厚度结构，模型的装配关系完全按照实际组装流程进行约束，可以直接用于生成钣金加工的展开图，也可以用于机房布局的三维仿真演示，验证机房内机柜排布、冷热通道设置、线缆路由规划的合理性。在进行机房BIM建模时，这类精准的机架模型可以直接导入BIM软件，作为机房基础设施的族库文件使用，帮助设计人员快速完成机房的整体布局设计，提前预判安装过程中可能出现的空间干涉问题，减少现场施工的返工量。
