科尼克海勒输送螺杆结构三维设计

　　在粉体、颗粒物料的定量输送场景里，这类变螺距带定位凸台的螺杆结构，一直是小流量精准送料单元的核心执行件，很多人做这类结构建模的时候容易忽略螺旋升角和物料流动性的匹配关系，最后做出来的实物要么卡料要么送料精度达不到工艺要求。先从实际安装边界说起，这个螺杆的端部圆柱定位段是和驱动端的联轴器直连配合的，配合公差选H7/g6即可满足常规工况的传动同轴度要求，不需要额外加定位销，因为端部的平切面刚好可以和联轴器的紧定螺钉贴合，抵消正反转时候的周向窜动，很多新手建模的时候会把这个平切面漏掉，最后装配的时候才发现紧定螺钉没有受力面，只能返工改模型。

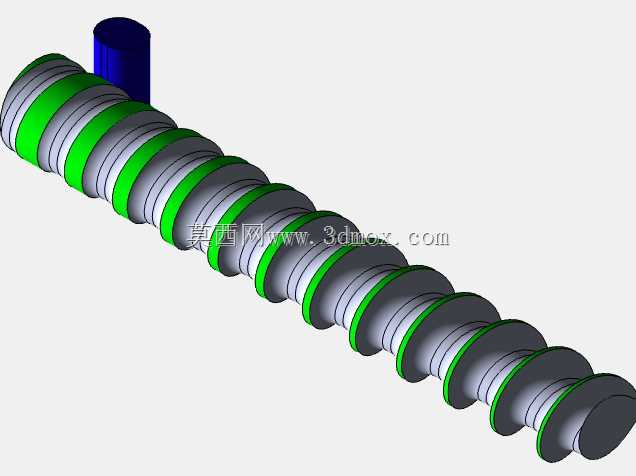

　　螺旋段的设计是整个结构的核心，这里的螺旋叶片不是等厚结构，边缘做了0.5mm的倒圆处理，一方面是减少物料在叶片边缘的粘附，尤其是输送带一定粘性的改性塑料颗粒或者食品粉料的时候，锐边结构很容易挂料，长时间运行后会导致输送通道的有效截面积变小，送料流量出现波动；另一方面倒圆结构也能提升叶片的结构强度，在输送带一定硬度的颗粒物料时，不会因为物料的卡滞出现叶片边缘崩缺的问题。螺旋的导程是从进料端往出料端逐渐收窄的，这个设计不是随便做的，进料端导程大可以快速把落料口的物料卷入螺旋腔，避免进料口出现架桥堵料的问题，往出料端导程逐渐变小，可以对输送的物料形成一定的压缩比，让出料更均匀，不会出现一段多一段少的脉冲式出料，这个细节在小剂量定量包装的送料结构里尤其重要，很多做称重式包装机的工程师都在这个结构细节上踩过坑。

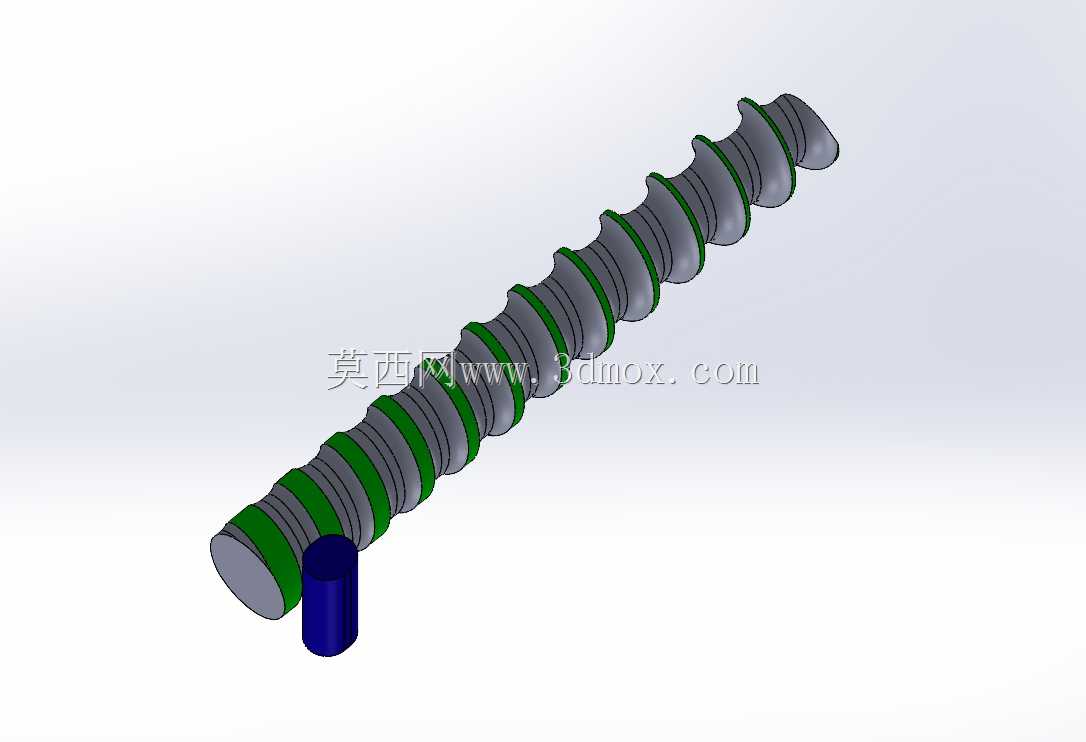

　　侧面的蓝色圆柱凸台是传感器触发定位块，这个位置的尺寸公差要控制在±0.02mm以内，因为它是配合槽型光电开关做螺杆原点定位用的，每次设备启动或者送料计数清零的时候，螺杆会转到这个凸台触发光电的位置作为零位，保证每次送料的螺旋圈数误差控制在0.1圈以内，对应的送料重量误差就能控制在千分之五以内，满足大部分定量输送的精度要求。建模的时候这个凸台和螺杆主体要做成一体化结构，不要用装配体拼接，因为实际加工的时候这个零件是整体用圆钢车削后铣螺旋槽，最后铣出定位凸台的，拼接的模型在出工程图的时候容易出现基准不统一的问题，加工出来的零件定位块位置偏差会直接影响原点定位精度。

　　从安装适配性来说，这个螺杆的整体长度是适配100mm行程的送料套筒的，套筒内壁和螺杆叶片的单边间隙控制在0.2-0.3mm，间隙太小的话加工和装配同轴度不好保证，运行的时候会出现叶片刮套筒内壁的问题，运行噪音大还会磨损零件；间隙太大的话物料会从间隙里反流，尤其是输送细粉料的时候，反流的物料会堆积在驱动端的轴承位置，破坏轴承的润滑，缩短维护周期。螺旋叶片和主体芯轴的过渡位置做了R2的圆角过渡，这个位置是应力集中点，尤其是螺杆频繁正反转的时候，直角过渡很容易出现叶片根部断裂的问题，倒圆角之后可以分散应力，提升零件的抗疲劳寿命，实际工况下如果是每天16小时运行的工况，这个细节能让零件的使用寿命提升三倍以上。

　　很多人做这类螺杆建模的时候会直接用软件自带的螺旋线命令扫掠出叶片，然后直接和芯轴做布尔合并，忽略了螺旋面的脱模斜度，如果是用注塑工艺做尼龙材质的输送螺杆，螺旋面要做0.3度的脱模斜度，不然注塑脱模的时候会拉伤螺旋面，影响表面粗糙度，而表面粗糙度直接关系到物料的粘附程度，越光滑的表面越不容易粘料，送料稳定性越好。如果是用不锈钢材质机加工的话，螺旋面的粗糙度要达到Ra1.6，最后做抛光处理，输送食品类物料的时候还要做电解抛光，满足卫生级要求，避免物料残留滋生细菌。

　　在实际选型适配的时候，这个结构的螺杆适合输送粒径在0.5-5mm之间的颗粒物料，以及流动性较好的粉体物料，不适合输送湿度超过15%的粘性物料，因为粘性物料会粘附在螺旋槽里，时间长了会把螺旋槽填满，导致螺杆失去输送能力。驱动端的扭矩匹配要根据输送物料的密度来算，比如输送PP塑料颗粒的话，配10W的减速电机就能满足驱动要求，输送密度更大的金属粉末的话，就要配30W以上的减速电机，还要在驱动端加过载保护结构，避免物料里混入硬物卡滞螺杆的时候烧坏电机。
