变螺距螺旋输送给料杆结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943783
  • 变螺距螺旋输送给料杆结构设计
  • 变螺距螺旋输送给料杆结构设计
  • 变螺距螺旋输送给料杆结构设计

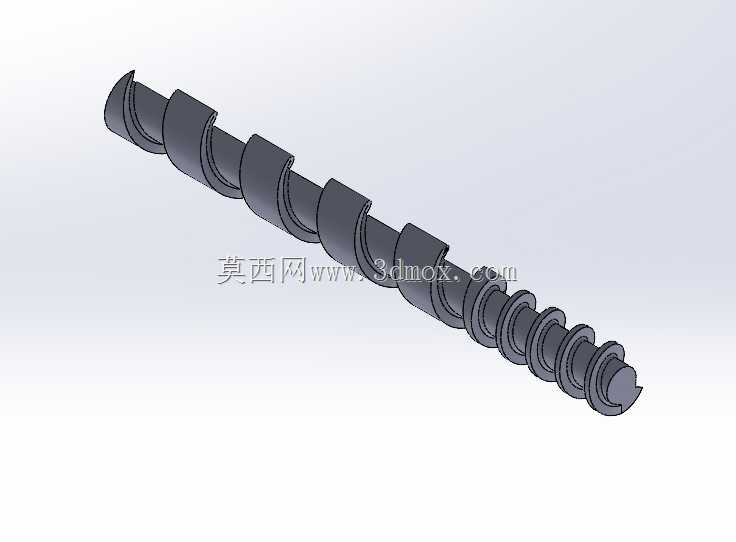

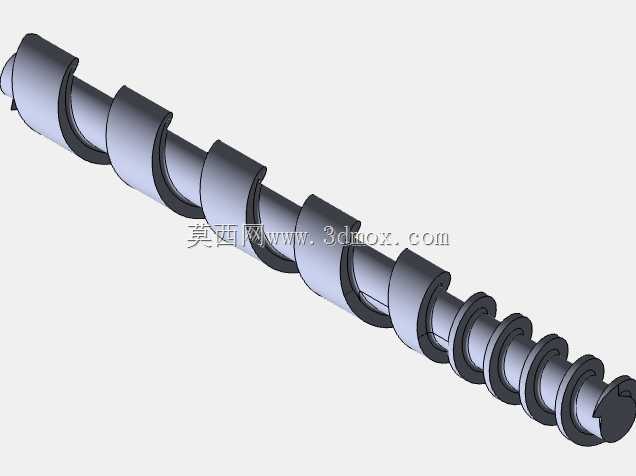

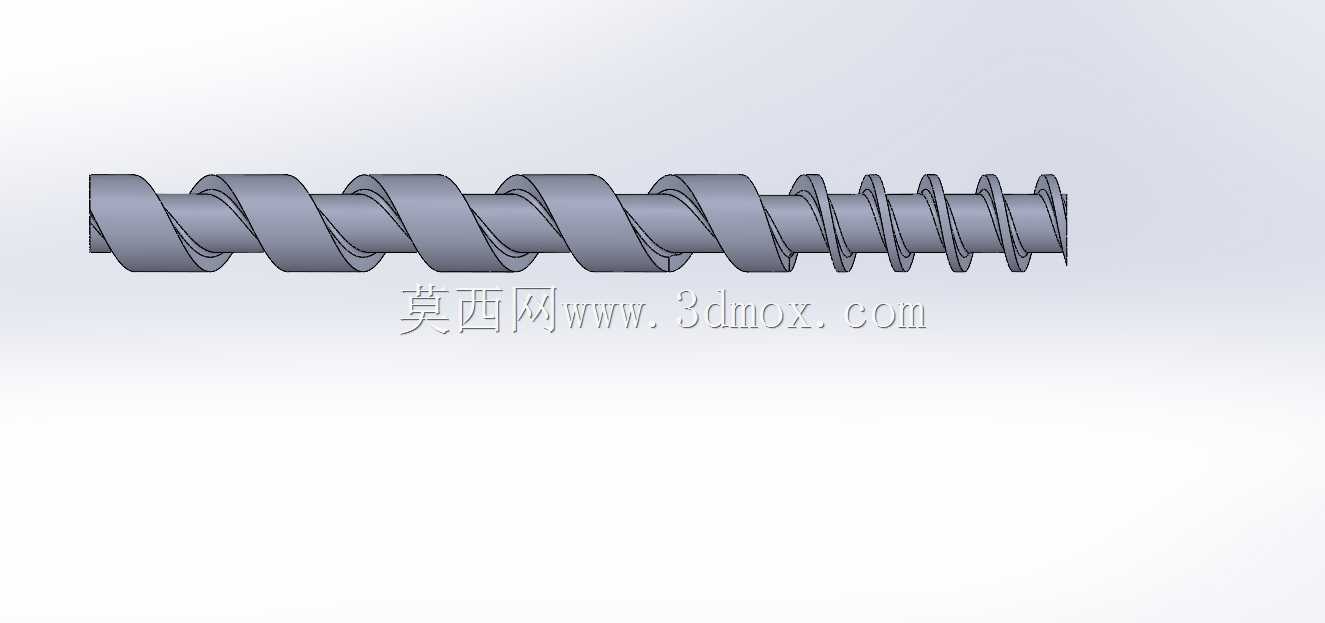

  在粉体、颗粒物料的连续输送作业场景里,这类变螺距螺旋构件是定量给料、均匀送料设备的核心执行部件,常见于食品加工的粉料投料工位、塑料改性的挤出前置给料段、建材行业的干粉砂浆输送环节,还有化工领域的小颗粒原料匀速输送工位,区别于等螺距螺旋杆,它的螺距从进料端到出料端逐步收窄,能在输送过程中逐步对物料形成轻微的压实效应,避免进料端物料蓬松架桥、出料端物料流量波动过大的问题,尤其适配流动性一般、容易出现气塞的粉状物料输送工况。从结构设计逻辑来看,该构件采用单头连续螺旋叶片形式,芯轴为等直径圆钢基体,叶片与芯轴采用满焊连接工艺,叶片外缘做了小半径倒角处理,避免输送过程中刮蹭输送管道内壁,同时减少物料在叶片边缘的残留挂壁。

  进料端的叶片起始段做了锥形导入切口,能在旋转时更顺畅地将料仓落下的物料切入螺旋槽内,避免物料在进料口处堆积堵转;出料端的叶片收尾段做了圆弧收边,能让物料在脱离螺旋杆时流向更均匀,不会出现集中抛洒的问题。安装边界上,该螺旋杆两端预留了标准轴颈安装位,一端为适配联轴器的平键轴端,用于连接驱动减速机构,另一端为光轴定位端,用于装配尾部支撑轴承,安装时需要保证螺旋杆与输送套筒的同轴度公差控制在0.2mm以内,叶片外缘与套筒内壁的单边间隙保持在2-3mm,间隙过大会导致物料残留率上升,间隙过小则容易因为加工装配误差出现叶片刮壁的问题。实际使用过程中,这类变螺距结构的输送效率比同直径等螺距螺旋杆高15%左右,因为进料端大螺距能快速抓取物料,避免进料不足,中段螺距逐步缩小能让物料在槽内填充率逐步提升,出料端小螺距能实现稳定的定量输出,不会因为物料堆积密度变化出现流量忽大忽小的情况。设计建模时需要重点校核叶片的螺旋升角变化,不同段的升角需要匹配对应位置的物料填充率,进料段升角控制在18°-20°之间,保证物料顺利切入,中段升角逐步降到15°左右,让物料逐步压实,出料段升角稳定在12°-13°,保证输出流量稳定。

  同时芯轴的直径需要匹配输送长度做挠度校核,避免长径比过大出现运转时芯轴挠曲变形,导致叶片蹭壁,该款构件的长径比控制在合理区间内,适配长度1米左右的水平输送套筒,安装时不需要额外增加中间支撑,减少了物料输送过程中的残留死角。叶片的厚度根据输送物料的磨琢性选择,针对普通无磨琢性的食品粉料、塑料粒子,叶片厚度取3mm即可满足使用寿命要求,如果输送带轻微磨琢性的建材粉料,需要将叶片厚度提升至5mm,同时在叶片外缘堆焊耐磨层。实际装配时,驱动端的密封需要采用双唇口密封圈,避免细粉物料进入轴承座造成轴承磨损,尾部支撑端需要设置泄气孔,避免输送套筒内部因为物料输送形成憋压,导致物料从轴承缝隙溢出。

  这类螺旋杆的旋转方向需要根据叶片旋向匹配,左旋叶片适配顺时针旋转(从驱动端看)的输送方向,右旋叶片则适配逆时针旋转,选型时需要结合现有设备的驱动转向、输送方向做匹配,避免出现反向送料的问题。在设备改造场景中,这类变螺距螺旋杆可以直接替换原有等螺距构件,不需要改动输送套筒和驱动安装位,就能解决原有设备进料架桥、出料不均的问题,改造成本低,适配性强,尤其适合小型给料机、精密喂料设备的配套使用。建模过程中螺旋叶片的生成需要采用螺旋线扫描方式,分段设置不同螺距的螺旋线段,保证各段螺旋线平滑过渡,避免出现叶片折角,否则实际加工时会在折角处出现应力集中,长时间运转容易出现叶片开焊变形的问题;芯轴与叶片的连接位置需要做圆角过渡,减少焊接应力,同时避免物料在焊缝位置堆积残留。
