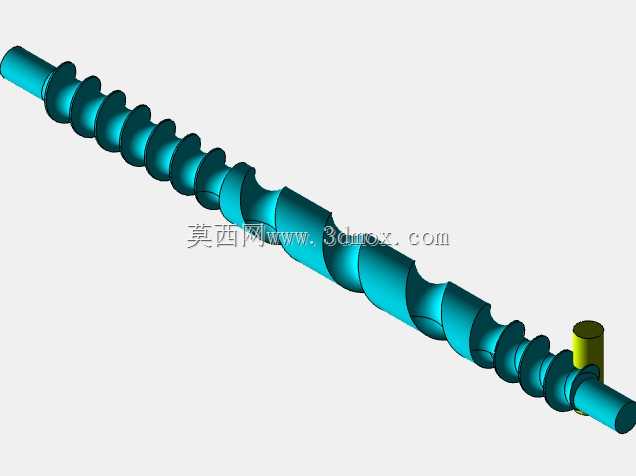

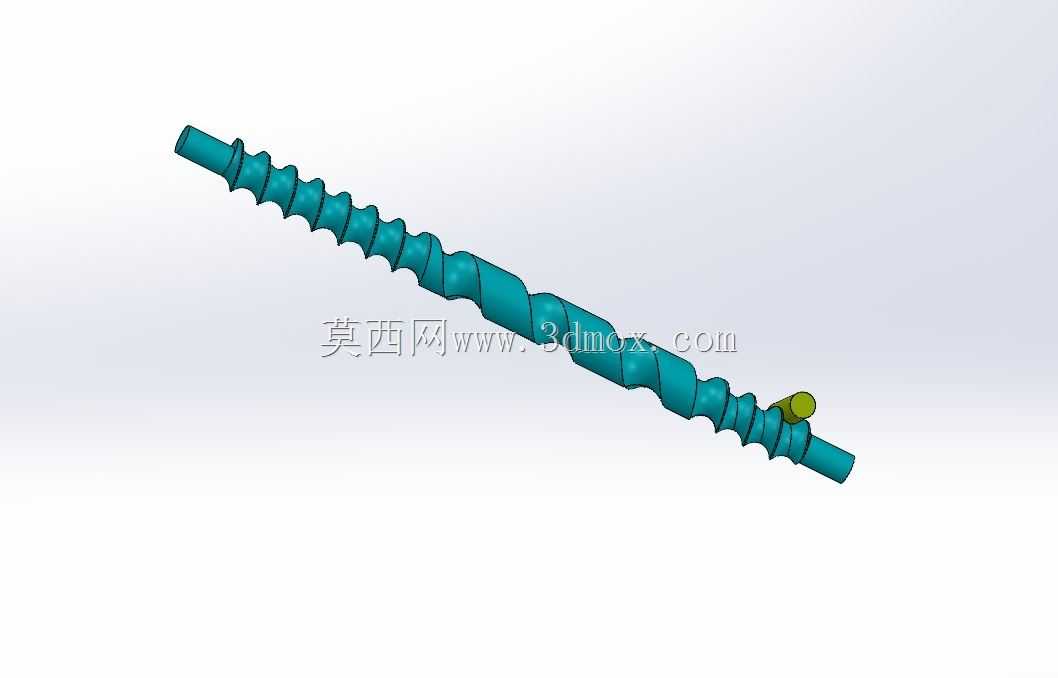

该螺旋杆构件主要应用于小流量粉体、颗粒物料的定量输送与均匀喂料场景,常见于小型注塑机色母喂料单元、实验室精密给料装置、3D打印耗材挤出生产线以及小型食品加工设备的物料输送段,核心作用是通过自身旋转运动,将料仓内落至杆体螺旋槽内的物料沿轴向匀速推送至出料端,相比普通等螺距绞龙,该结构通过螺距的渐变设计,可在输送过程中逐步对物料形成轻微压缩效应,避免蓬松粉体物料在输送过程中出现架桥、气堵导致的出料不均问题,同时杆体末端的小直径销轴结构,用于和驱动端的联轴器或同步带轮形成周向固定,传递旋转扭矩。
从设计逻辑来看,该杆体采用等外径设计,螺旋叶片与中心杆为一体化加工结构,不存在焊接螺旋叶片的拼接缝隙,可避免物料残留于焊缝位置造成的交叉污染,也能减少输送粘性物料时的挂壁问题;螺旋段的螺距从进料端向出料端逐步收窄,进料端较大的螺距可快速承接料仓下落的物料,提升进料填充率,随着螺距减小,槽内物料的填充密度逐步提升,可在出料端形成稳定的物料柱,保证喂料精度的稳定性,杆体两端的光轴段为安装支撑位,分别对应穿入设备机架的支撑轴承内孔,其中靠近驱动端的光轴段加工有扁位,可与带扁槽的联轴器配合,避免传动过程中出现周向打滑。
安装边界方面,该杆体总长度适配50mm行程的输送腔体,螺旋段外径为26mm,适配内径27-28mm的输送套筒,安装时需保证两端支撑轴的同轴度误差不超过0.05mm,避免旋转过程中螺旋叶片与套筒内壁发生刮蹭,两端支撑位的轴向定位需预留0.2-0.3mm的热膨胀间隙,避免长时间运行摩擦升温导致杆体伸长卡滞;进料口需对应开设在螺旋段大螺距区域的正上方,保证物料可直接落入螺距最大的槽段内,避免进料位置偏斜导致的填充率不足问题,出料口则对应螺旋段末端的小螺距区域,保证压缩后的物料可稳定输出。
实际应用中,该结构的输送转速通常控制在60-180rpm区间,针对流动性较好的塑料粒子可适当提升转速,针对流动性差的超细粉体则需降低转速并配合料仓破拱装置,杆体表面可根据输送物料的腐蚀性选择镀铬、发黑或者不锈钢材质处理,提升构件的耐磨与耐腐蚀性能,一体化的结构设计也降低了后期维护的清理难度,拆卸后可直接对螺旋槽进行冲洗,无清洁死角。
