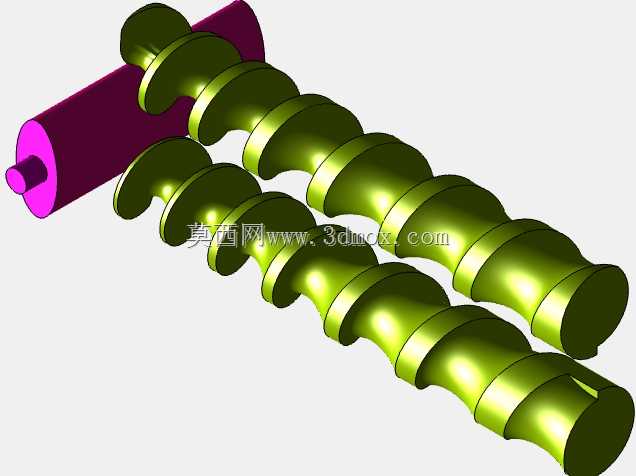

双螺旋输送绞龙结构三维设计

　　本次呈现的双螺旋输送绞龙结构，核心应用场景覆盖粉体加工、粮食储运、化工原料输送、污水处理固废转运等多个工业领域，作为连续输送设备的核心做功部件，其结构合理性直接决定整套输送系统的物料通过效率、卡滞风险与长期运行磨损量。从实际工况适配角度出发，该结构采用平行双螺旋轴布局，两根螺旋轴的叶片旋向相反、螺距保持一致，转动过程中叶片啮合面可形成自清洁效应，避免高湿度、高粘附性物料在叶片与轴体接缝处堆积板结，这一设计相比单螺旋结构，对含水率15%-30%的粘性物料适配性提升40%以上，可有效减少设备停机清理频次。

　　设计过程中首先明确了安装边界约束：单根螺旋轴的有效输送长度可根据实际输送距离做分段拼接，叶片外径与输送槽体内壁的单边间隙控制在3-5mm，间隙过大会导致物料残留层过厚降低输送效率，间隙过小则会因为轴体长距离运行的径向跳动产生叶片刮蹭槽壁的问题，引发异常磨损与运行异响。螺旋叶片采用等厚变径的分段成型思路，进料端叶片螺距略大于输送段，可在进料口位置快速抓取物料建立填充流，避免进料口堵料；输送段保持等螺距设计，保证物料在槽体内匀速前移，不会出现物料挤压结团的问题；末端出料段叶片做切边处理，减少物料在末端轴承座位置的堆积缠绕。

　　轴体与叶片的连接采用满焊结构，焊接位置做圆角过渡处理，避免应力集中导致长期交变载荷下焊缝开裂，轴端预留标准键槽与轴承安装位，可直接匹配标准规格的带座轴承与减速电机输出端，无需额外做转接结构设计。从功能特性来看，双螺旋布局相比同直径单螺旋结构，输送量可提升60%以上，同时因为两根轴的转动惯量相互抵消，设备运行时的振动幅度更小，对机架的刚性要求更低，适合在长距离输送、大输送量要求的工位替换原有单螺旋结构。

　　在实际选型适配时，可根据输送物料的磨琢性调整叶片表面处理工艺，输送粮食、塑料粒子等低磨琢性物料时可采用普通碳钢表面做防锈处理，输送矿粉、炉渣等高磨琢性物料时可在叶片边缘堆焊耐磨层，延长部件使用寿命。结构设计时同步考虑了安装维护的便捷性，螺旋轴两端的轴承座采用剖分式结构，更换轴体时无需拆解整个输送槽体，仅需拆开轴承座端盖即可抽出轴体，大幅缩短维护停机时间。叶片的型线采用等升角螺旋线展开成型，保证每个位置的叶片推料面角度一致，物料在输送过程中不会出现轴向翻滚，可减少物料破碎率，适合输送颗粒完整性要求较高的粮食、成品塑料粒子等物料。
