前倾式离心涡轮叶轮流道结构设计

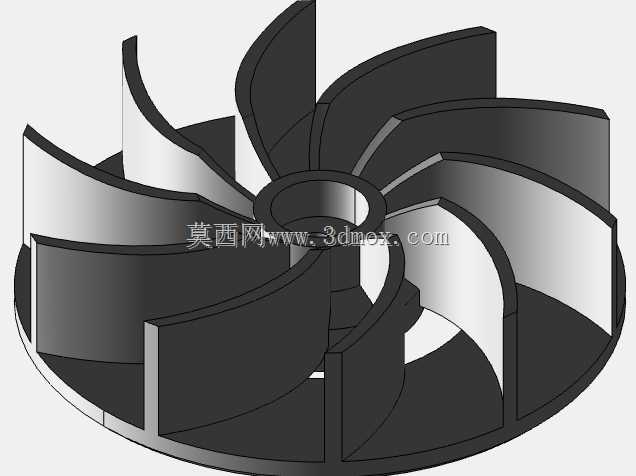

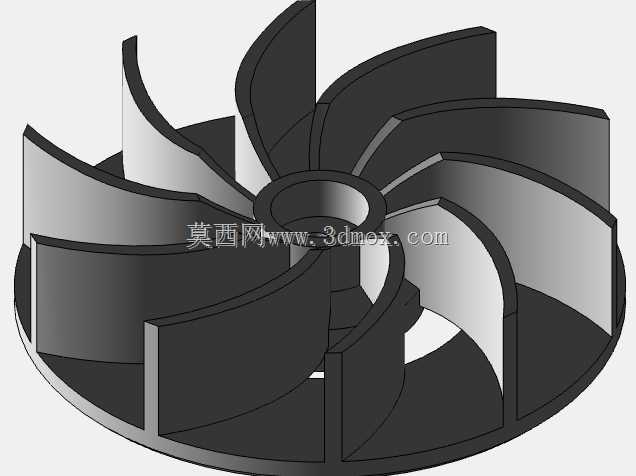

　　这款前倾式离心涡轮叶轮，是小型离心送风设备的核心做功部件，日常在工业吹尘设备、小型管道送风单元、设备散热风道、物料轻量输送系统中都能见到它的应用场景，核心作用是通过高速旋转带动叶片间的气体获得动能与压能，完成气体的定向输送与压力提升。从结构设计逻辑来看，这款叶轮采用单轮盘带前倾圆弧叶片的布局，轮盘作为叶片的承载基体，中心设置带台阶的安装轴孔，轴孔的内径尺寸适配常规小型驱动电机的输出轴径，安装时可通过轴肩定位配合顶丝锁紧，保证高速旋转时的同轴度，避免出现动平衡超差引发的振动问题。

　　叶片采用等厚圆弧前倾设计，叶片的曲率沿径向从内到外平滑过渡，相邻叶片之间形成的流道从中心进气口向轮缘方向逐渐扩宽，这种流道设计可以让气体从中心轴向进入叶轮后，顺着叶片曲面平滑转向径向，在旋转过程中持续获得离心力加持，减少气流在流道内的折返与涡流损失，相比直叶片结构，前倾圆弧叶片的送风效率更高，同转速下能获得更高的出口风压，同时运行气动噪音更低。叶轮的整体外径尺寸适配小型蜗壳的安装边界，轮盘的轴向厚度控制在紧凑范围内，叶片的轴向高度与轮盘边缘齐平，安装进蜗壳后，叶片外缘与蜗壳内壁之间预留均匀的微小间隙，既避免旋转时出现刮蹭，又能减少间隙处的气体回流损失。

　　叶片的数量经过气动计算匹配，相邻叶片的间距均匀分布，保证每个流道的过流面积一致，避免因流道偏差导致的出气不均问题。在实际使用场景中，这类叶轮常配套在小型工业吹风吹干设备上，比如生产线的工件表面吹水除尘工位，通过叶轮输出的高压气流吹走工件表面的残留水分与浮尘；也可用于小型设备的内置散热风道，为密闭机柜内的发热元件提供循环风冷；部分小型物料输送场景中，也会用这类叶轮产生的负压吸附输送轻质塑料颗粒、纸屑等物料。设计过程中需要重点关注叶片与轮盘的连接强度，叶片根部与轮盘采用圆角过渡，避免应力集中，在高速旋转时叶片承受离心力与气流反作用力的双重载荷，圆角过渡可以大幅降低根部的应力峰值，提升叶轮的运行寿命。

　　同时叶轮的整体动平衡等级需要满足小型旋转部件的要求，设计时通过对称分布叶片、均匀控制每个叶片的重量偏差，减少初始不平衡量，降低后续动平衡校正的工作量。中心安装孔的位置严格与叶轮外圆同轴，同轴度公差控制在小范围内，避免安装后出现偏摆，导致运行振动过大、轴承磨损加快的问题。叶片的前缘做了微小的倒角处理，减少进气时的气流冲击损失，叶片的尾缘厚度均匀，保证气流离开叶轮时的方向一致，提升与后续蜗壳流道的匹配度。轮盘的背面设计为平整平面，安装时可紧贴电机端盖的定位面，保证轴向定位准确，避免运行时出现轴向窜动。这类叶轮的材质通常根据使用场景选择，普通送风场景可采用注塑成型的工程塑料，重量轻、动平衡易保证，有耐磨或耐高温需求的场景则可采用铝合金压铸或钣金焊接结构，这款三维模型完整还原了叶轮的流道曲面、叶片弧度、安装轴孔的细节结构，可直接用于气动仿真分析、3D打印样件验证、或者配套蜗壳的结构设计参考，建模过程中严格按照实际加工的工艺要求处理了叶片与轮盘的连接过渡，没有出现无法加工的尖锐死角或薄壁结构，所有结构尺寸都符合常规小型离心叶轮的设计规范，能够直接对接后续的工程化落地环节。
