带特殊齿形结构的弹性传动轮组件

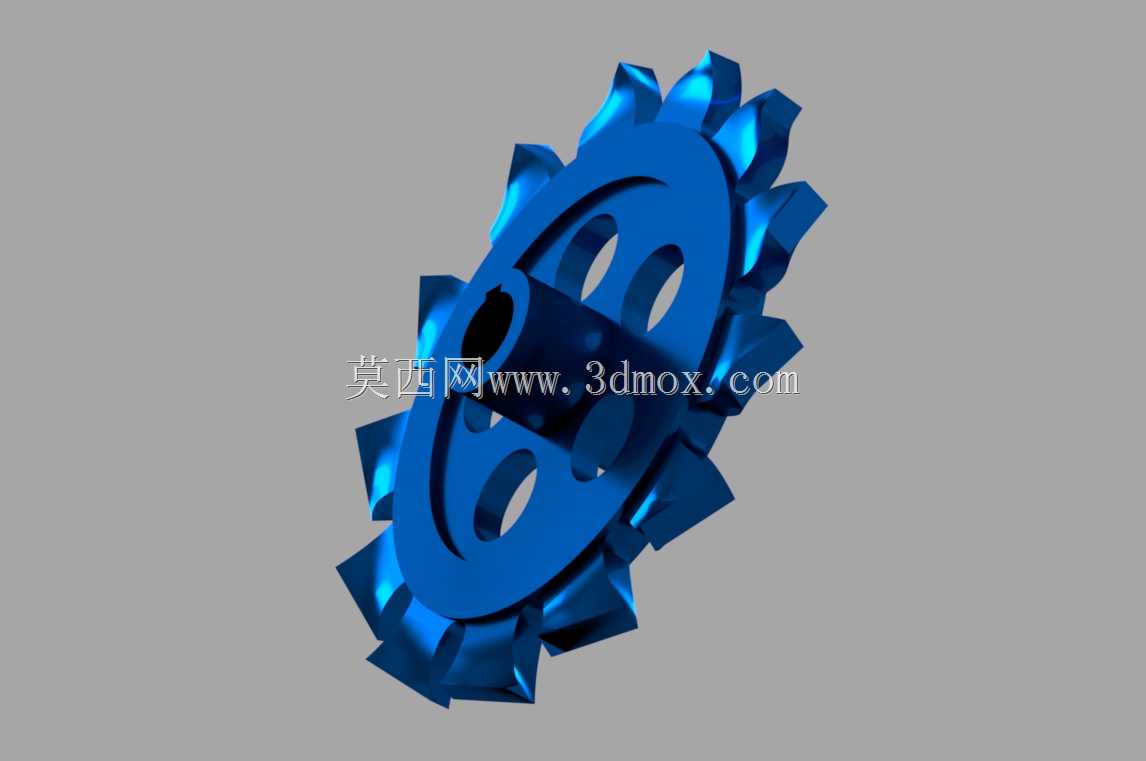

　　这类带特殊齿形的弹性传动轮，常被用在轻载传动的小型试验设备、教学演示装置以及需要缓冲吸振的低扭矩传动场景中，和常规刚性齿轮不同，它的轮齿与轮体采用一体化的弹性结构设计，传动过程中可以通过自身微小形变抵消部分传动冲击，降低啮合过程中的噪音与振动，尤其适合对传动平稳性有一定要求、但负载不大的间歇传动工位。从结构上看，轮体采用辐板式镂空设计，三个均匀分布的镂空孔在减轻整体重量的同时，也给轮体预留了一定的弹性形变空间，中心的轴孔做了加厚凸台处理，能提升与传动轴配合的接触面积，避免传动过程中轴孔处应力集中导致的开裂问题。

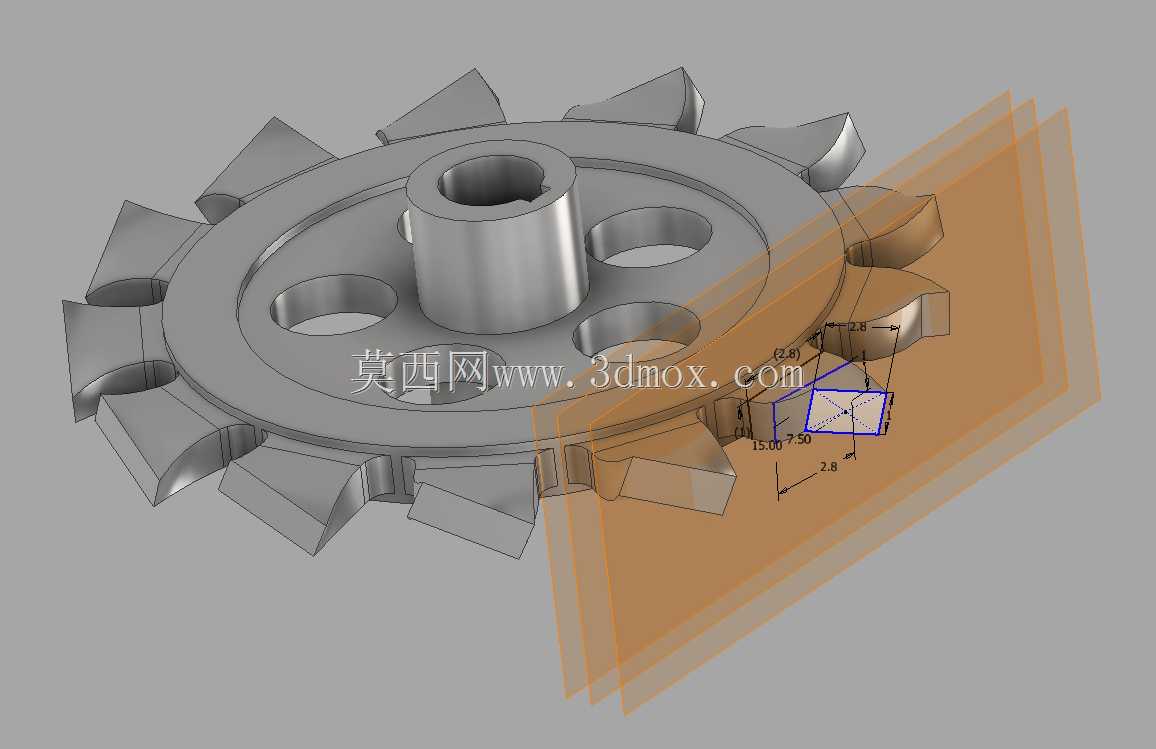

　　轮齿部分采用了非标准的多面切削齿形，每个齿的啮合面都做了小角度斜面过渡，啮合接触时不是刚性线接触，而是通过齿面的微小弹性变形形成面接触，能有效降低齿面磨损，延长零件在轻载工况下的使用寿命。设计过程中采用Loft放样命令生成轮齿的渐变曲面，通过平面尺寸修改器反复调整齿厚、齿高以及轮辐的镂空比例，核心是平衡轮体的结构强度与弹性形变能力——如果轮辐过薄，传动时形变量过大会导致传动比失准，甚至出现轮体扭曲变形；如果轮辐过厚，弹性缓冲的效果会大打折扣，和普通刚性齿轮没有明显差异。

　　安装边界上，中心轴孔的公差建议取H7级间隙配合，适配常规的圆截面传动轴，轮体的轴向定位可以通过轴肩与轴端挡圈实现，不需要额外设计复杂的定位结构，因为整体轮体的轴向厚度不大，径向尺寸则需要根据传动中心距做匹配，安装时要注意啮合侧隙预留0.1-0.2mm的余量，给轮齿的弹性形变预留足够空间，避免传动过程中出现卡滞。实际应用中，这类弹性传动轮不适合大扭矩、高转速的重载传动场景，更多是用在教学演示的力学试验台、小型文创类机械装置、低负载的自动化送料机构中，它的弹性特性可以吸收传动链末端的微小冲击，比如送料到位时的碰撞冲击力，避免冲击力反向传递到驱动端损坏电机。

　　从建模逻辑上看，整个零件的参数都可以通过编辑属性直接修改，不管是调整齿数、齿形角度，还是修改轮辐厚度、轴孔直径，都能通过参数关联快速生成新的结构，不需要重新绘制草图，这也是参数化设计在这类非标传动件上的优势，针对不同的传动中心距、负载要求，可以快速迭代出适配的结构版本。另外，轮齿表面的曲面过渡做了圆角处理，没有尖锐的棱角，一方面是避免安装调试过程中划伤操作人员，另一方面也能减少应力集中点，提升轮齿的抗疲劳强度，在反复啮合受力的过程中，不会因为棱角处的应力集中出现齿根断裂的问题。轮体中心的凸台高度略高于轮辐平面，安装时凸台端面与传动件的端面贴合，不会让轮辐平面与配合件产生摩擦，减少传动过程中的不必要阻力。
