带安装法兰的泵阀类机械连接基座结构

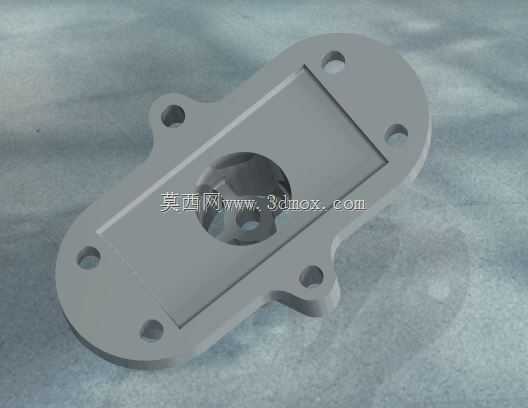

　　在中小型液压泵站、润滑系统以及低压流体输送管路的配套组件中，这类带多安装孔的异形法兰基座是核心的承压连接部件，主要承担腔体密封、部件定位以及载荷传递的作用，日常工况下需要承受0.6-1.2MPa的流体静压力，同时还要抵消管路传导的振动载荷，避免连接位置出现渗漏或者结构变形。从实际装配场景来看，这类基座通常作为泵体或者阀组的端盖连接件使用，一侧贴合设备的主腔体端面，通过六个沿安装面均匀分布的螺栓孔实现与主体的紧固，另一侧预留的中心凸台结构用于对接输出管路或者传动轴密封组件，安装面的平面度公差需要控制在0.02mm以内，才能保证密封垫片受压均匀，不会出现局部渗漏的问题。

　　设计这类结构的时候，首先要匹配对应设备的腔体通径，中心的通孔尺寸需要和内部流道或者轴径保持一致，避免出现通径突变造成的流体阻力增大或者轴系干涉；外围的安装孔位需要严格对应主体上的螺纹孔位置，孔位公差控制在±0.05mm范围内，防止装配时出现螺栓无法穿入的问题。考虑到实际使用中的承压需求，基座的壁厚从中心向外做渐变过渡，在螺栓连接位置做局部加厚处理，避免螺栓紧固时压溃基座端面，同时在各个安装耳的位置做圆弧过渡，减少应力集中，防止设备运行过程中受振动影响出现耳板断裂的问题。

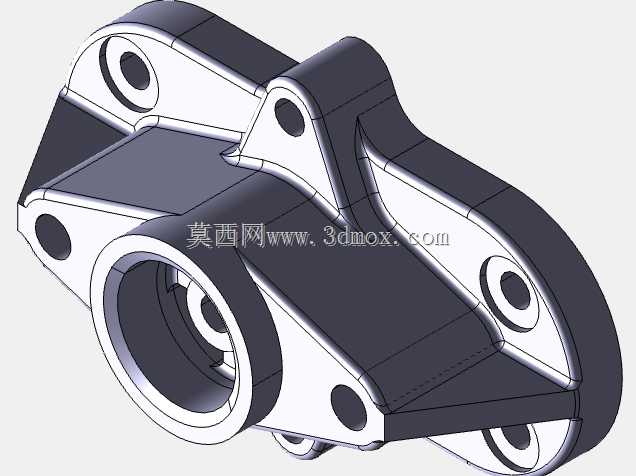

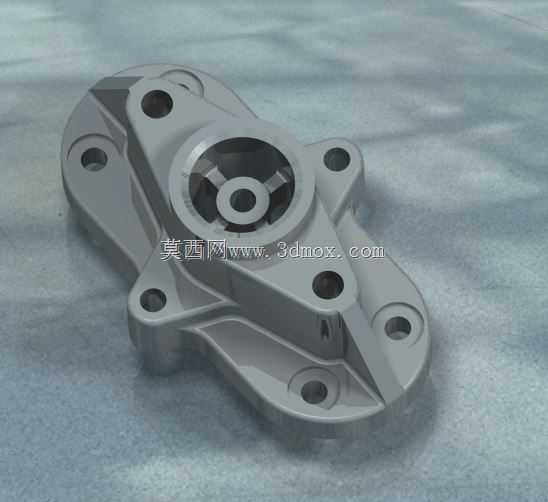

　　外形轮廓上，整体采用非对称的异形结构，是为了避让设备主体上的相邻部件，在有限的安装空间内最大化利用布置空间，整体安装边界的最大轮廓尺寸控制在120mm-150mm区间，适配多数中小型流体设备的端盖安装空间，中心凸台的高度根据密封组件的安装深度确定，通常预留8-12mm的轴向长度，足够放置O型圈或者骨架油封，保证转动或者静密封位置的密封可靠性。建模过程中需要重点关注安装面的平面度要求，以及各个孔位的位置度公差，同时对过渡圆角做统一处理，避免出现尖锐棱角，一方面减少加工过程中的应力集中，另一方面也避免装配时划伤操作人员或者密封件。

　　这类基座通常采用铝合金压铸或者铸铁铸造成型，后期再对安装面和中心孔做精加工，建模时需要预留0.3-0.5mm的加工余量，保证精加工后尺寸符合装配要求。实际选型替换时，除了核对安装孔的中心距尺寸，还要确认中心通孔的通径、凸台的外径尺寸，以及基座的整体厚度，避免出现装配后密封件压缩量不足或者过度压缩的问题，密封件的压缩量通常控制在截面直径的15%-25%区间，才能兼顾密封效果和使用寿命。在管路振动较大的应用场景中，这类基座的安装耳位置还可以增加减震垫圈的安装槽，建模时可以根据实际需求在安装孔位置做沉台设计，容纳减震垫圈，进一步降低振动传导带来的连接松动风险。结构上的各个减重凹槽设计，在不降低整体结构强度的前提下，有效减少了零件的整体重量，同时也减少了铸造过程中的材料用量，降低零件的生产成本，凹槽的深度控制在壁厚的1/3以内，避免凹槽位置出现强度不足的问题。
