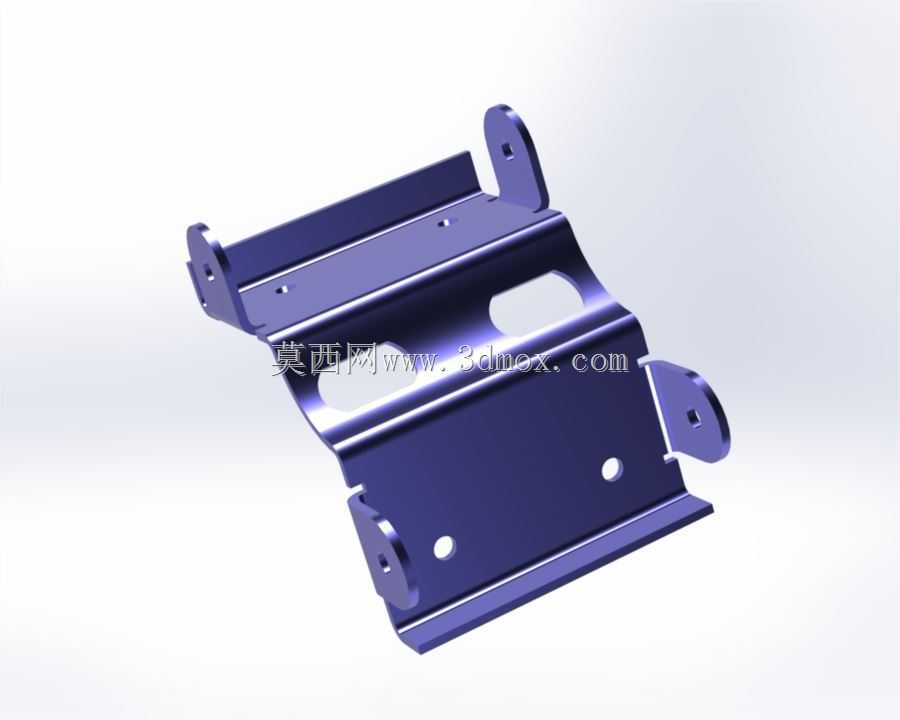

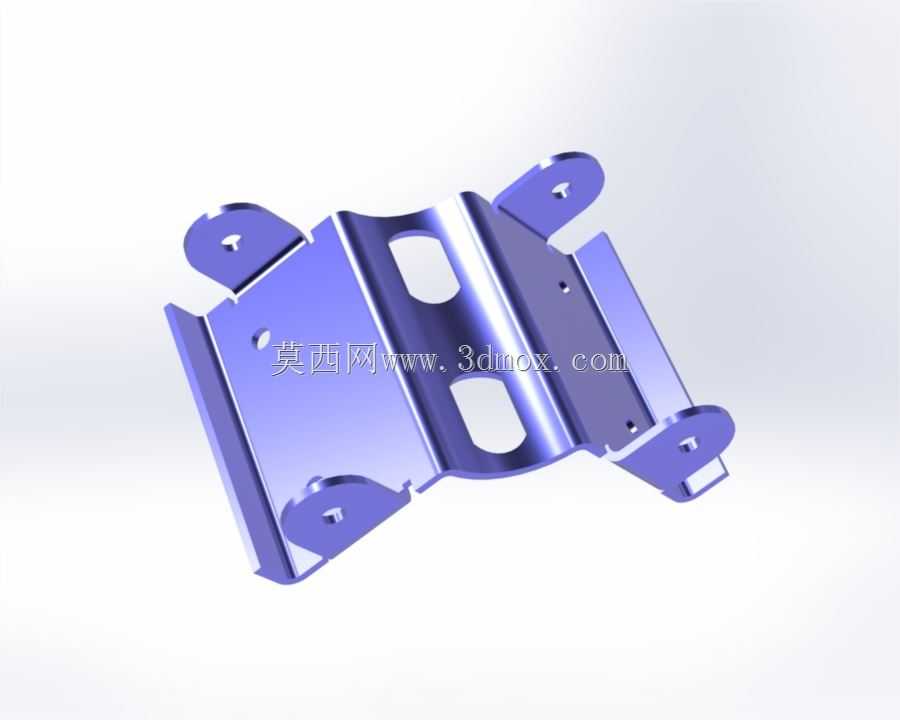

这款钣金支架是电源变压器配套的安装固定构件,主要应用在工业控制电源、小型工频电源模块、嵌入式供电单元的装配场景中,承担变压器本体与设备机架之间的连接承载、定位限位作用,避免变压器在设备运输、运行振动过程中出现移位、接线端子拉扯松脱的问题,同时兼顾安装后的绝缘间隙预留、散热空间避让需求。从实际使用场景来看,这类支架多适配功率在50W到500W区间的小型开放式电源变压器,常见于工控机柜、小型机电设备、商用供电模块的内部装配环节,替代传统的螺丝直接固定方式,降低变压器本体的安装应力,避免铁芯因局部受力过大产生的励磁噪音增大问题。
设计过程中优先考虑钣金加工的工艺可行性,整体采用1.2mm到1.5mm厚度的冷轧钢板作为基材,通过基体法兰一次成型出主体承载平面,主体平面的尺寸匹配对应变压器的底部安装孔位间距,预留的安装腰型孔可以抵消变压器本体的安装孔位公差,降低装配时的对位难度。支架两侧的折弯翻边是核心的承载结构,翻边高度根据变压器的安装高度差设定,既保证支架与设备安装面之间留出足够的走线空间,方便变压器初级、次级引线的排布,也能避免变压器底部与金属机架直接接触,减少涡流损耗带来的局部发热问题。翻边上的安装凸耳采用二次折弯成型,凸耳上的通孔对应设备机架的固定螺柱,安装时不需要额外的转接件,直接通过法兰螺母即可完成锁紧,装配效率比传统L型转接支架提升40%左右。
支架上开设的异形减重孔并非单纯为了减少材料用量,核心作用是避让变压器底部的接线端子与凸台结构,同时形成空气对流通道,让变压器工作时产生的热量可以通过孔洞快速散出,避免支架与变压器底面完全贴合形成密闭空间导致热量积聚。边缘的折弯压边结构做了R0.8的圆角处理,避免钣金锐边在装配时划伤操作人员、割破引线绝缘层,所有折弯内角都匹配板材厚度设置了对应的折弯半径,防止折弯处出现应力集中开裂的问题,批量生产时可以通过连续模一次冲压成型,不需要后续的二次铣削、钻孔加工,单件加工成本控制在较低区间。
从安装边界来看,支架整体的安装孔位采用对称式布局,既可以适配横向安装的变压器,也可以兼容同尺寸规格的纵向安装变压器,不需要重新开模制作支架。支架与变压器接触的承载平面平面度控制在0.2mm以内,避免安装后变压器出现倾斜,导致铁芯气隙不均匀影响电气性能。两侧的安装凸耳高度差控制在0.1mm以内,保证支架锁紧后与安装面完全贴合,不会出现局部悬空导致的共振问题。设计时还特意在支架的折弯处预留了工艺缺口,避免折弯时材料挤压产生的凸起影响装配贴合度,所有孔位的边距都满足钣金加工的最小边距要求,防止冲压时孔位出现变形、毛刺过大的问题。
在实际选型适配时,只需要核对变压器的底部安装孔距、整体重量、安装面高度差三个参数,就可以判断这款支架是否适配,不需要对支架做额外的修改。支架表面可以根据使用场景做镀锌、喷塑处理,适配不同的设备内部防腐、绝缘要求,喷塑层的厚度控制在60μm到80μm之间,既保证足够的绝缘性能,也不会因为涂层过厚导致安装孔位尺寸超差。不同于市面上通用的平板式安装支架,这款带折弯翻边的结构在抗振动性能上表现更优,在10-2000Hz的振动测试条件下,支架的形变量小于0.1mm,不会出现固定螺丝松动、变压器移位的问题,完全满足工业级设备的可靠性要求。
