电源变压器用圆形法兰式安装固定支架

　　在电源类电气设备的结构配套体系中，安装支架是连接变压器本体与设备安装基面的核心承载构件，这类零件的设计合理性直接决定了变压器运行过程中的结构稳定性，甚至会影响内部绕组的抗振性能与长期使用寿命。不同于通用型的平板式安装件，这款带圆形法兰底座的安装支架，专门针对小功率电源变压器的安装场景做了结构适配，常见于工业控制电源模块、小型配电单元、嵌入式设备内置供电组件的装配环节，用来抵消设备运输、运行过程中产生的振动冲击，避免变压器引脚与电路板之间出现应力开裂，同时也能将变压器本体与安装基面之间留出足够的散热间隙，减少热量积聚对绝缘层的老化影响。

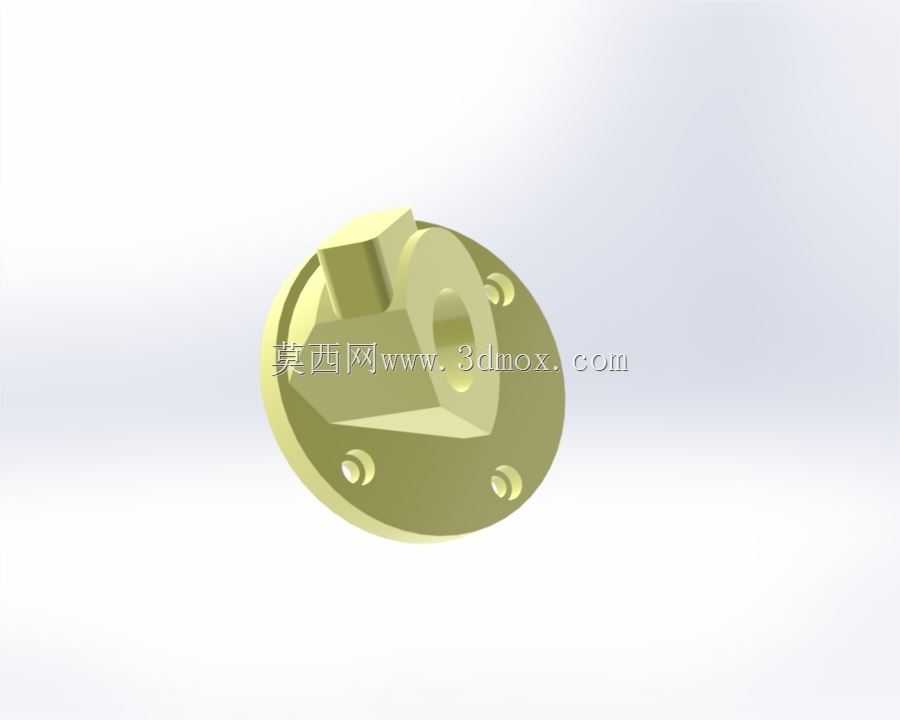

　　从结构功能层面拆解来看，这款支架的圆形法兰底座上均匀布置了四个沉头安装孔，安装时可以使用十字槽或者内六角沉头螺钉从法兰面穿入，直接固定在设备的钣金安装面或者绝缘安装板上，沉孔结构能够保证螺钉安装后头部不突出法兰平面，不会额外占用轴向安装空间，也避免了突出的螺钉头刮擦周边的布线或者其他元器件。法兰底座向上延伸出带中心通孔的凸台支撑结构，中心通孔的尺寸刚好适配对应规格电源变压器的定位凸台，装配时变压器本体可以直接嵌合在凸台的定位面上，不需要额外做径向对位调整，能够有效提升产线装配的效率，凸台侧面预留的侧向缺口结构，是专门为变压器的引出线预留的走线空间，避免装配时引线被支架端面挤压破损，也方便后续生产过程中的引线整理与绑扎固定。

　　在实际建模设计过程中，首先要确认适配变压器的安装基准尺寸，包括变压器本体的安装定位直径、安装孔的中心距、螺钉的规格型号，这些参数是支架结构尺寸的核心依据，不能随意设定。底座法兰的厚度需要根据变压器的重量做强度校核，一般小功率电源变压器重量在1kg以内时，法兰厚度设置在3mm即可满足承载要求，如果是重量更大的变压器，需要适当增加法兰厚度，同时在凸台与法兰的连接位置设置圆角过渡，避免应力集中导致支架在长期振动环境下出现断裂。拉伸凸台的高度需要结合设备内部的安装空间来确定，要保证变压器安装后底部与安装基面之间留出至少2mm的间隙，一方面是为了空气流通散热，另一方面也能避免安装基面的平面度误差导致变压器安装时出现翘曲，影响引脚的焊接可靠性。

　　设计过程中还要考虑安装的容错性，法兰上的四个安装孔可以适当将孔径设置为比螺钉直径大0.2-0.3mm，抵消安装基面的孔位加工误差，降低装配难度。凸台与法兰连接位置的圆角半径不能过小，否则不仅会增加注塑或者钣金加工的难度，还会在受力时产生明显的应力集中点，长期受振动影响容易出现裂纹。支架的表面处理需要根据使用场景确定，如果是在普通室内工业环境下使用，采用常规的镀锌或者喷塑处理即可满足防锈要求，如果是在潮湿或者有腐蚀性气体的环境下使用，则需要更换为不锈钢材质或者做更高级别的防腐表面处理。

　　从安装边界来看，这款支架的整体外轮廓直径由法兰尺寸决定，安装时需要在设备基面上预留出比法兰直径大5mm左右的操作空间，方便螺钉的拧紧操作，轴向的安装高度为法兰厚度加上凸台的总高度，在做设备内部结构排布时，需要在支架上方预留出变压器本体的安装高度，同时在引线缺口的对应方向留出引线弯折的空间，避免引线过度弯折导致线芯断裂。实际装配时，先将支架通过四个沉头螺钉固定在安装基面上，确认支架固定牢固无松动后，再将变压器的定位凸台对准支架的中心通孔放置，随后使用螺钉或者卡扣将变压器本体与支架凸台固定，最后将引出线从侧向缺口处整理引出，按照接线要求连接到对应的电路端子上即可。这类支架的结构看似简单，但每一处尺寸的设定都需要结合实际的装配需求与受力情况来确定，任何一个尺寸的偏差都可能导致装配困难或者结构可靠性下降，在建模过程中需要反复核对适配器件的参数，结合实际应用场景做结构优化，才能保证最终的零件满足使用要求。
