CSWP认证考试练习用电源变压器结构件

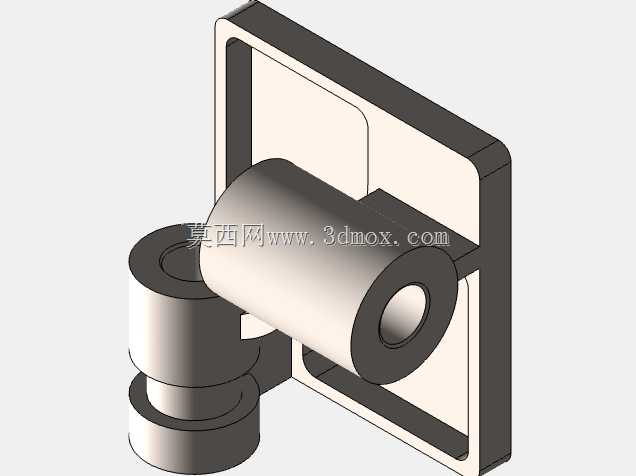

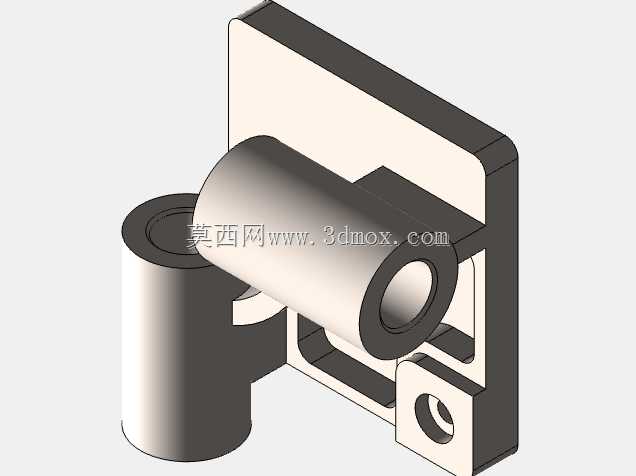

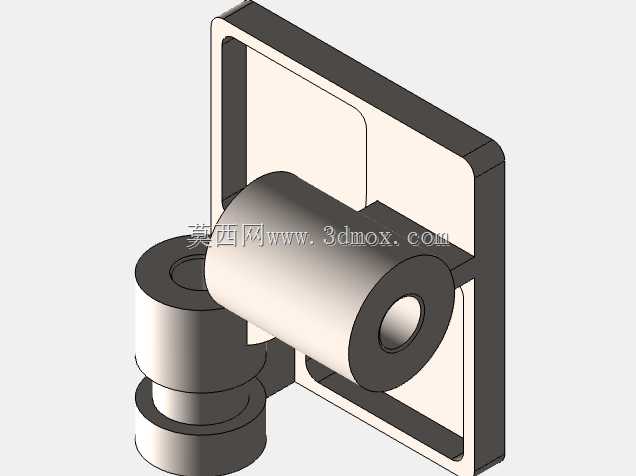

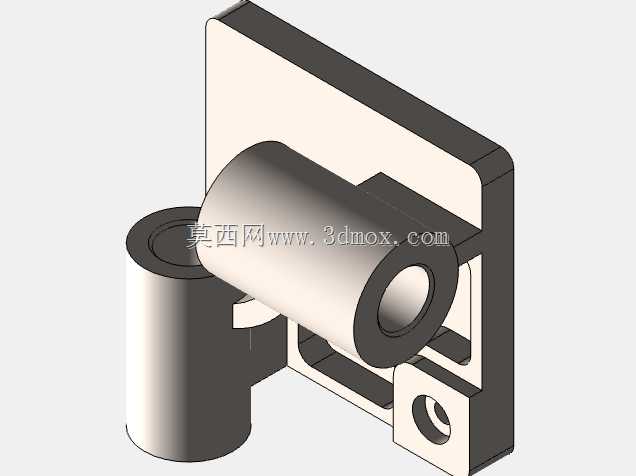

　　在电源变压器的结构设计与装配验证环节，这类带立板支撑的筒状安装结构件是核心承载部件之一，日常在小功率工频电源变压器、工控设备内置隔离变压器的装配场景中十分常见，很多刚接触SolidWorks结构设计的从业者在备考CSWP认证时，也会把这类零件作为草图绘制、特征建模、装配配合的核心练习载体。从实际工程应用来看，这个零件承担着变压器绕组筒体的定位支撑、与设备安装基面的固定连接两大核心功能，立板部分的平面度直接决定了绕组安装后与周边电气元件的安全绝缘间隙，下方带孔的凸耳结构则是整个部件的安装基准，孔位的位置度公差会直接影响变压器在设备机箱内的装配精度，避免出现装配干涉、固定螺栓无法穿入的现场问题。

　　设计这类零件的时候，首先要匹配绕组筒体的外径尺寸，筒体与立板连接的部位做了局部的让位开槽，一方面是减少零件整体的材料用量降低自重，另一方面是给绕组端部的绝缘衬垫留出安装空间，避免装配时绝缘层被结构棱边割破造成绝缘失效。立板背部的平面是整个零件的加工基准面，建模时需要优先绘制这个基准面的草图，再通过拉伸特征生成主体立板结构，之后再添加横向的筒体支撑特征，筒体的内孔是通孔设计，既可以作为绕组引线的穿线通道，也能在部分轻量化设计场景中穿入固定拉杆，提升整个变压器结构的抗振动性能，适配工控设备、车载电源这类有振动工况的使用场景。

　　从安装边界来看，立板的整体轮廓尺寸需要匹配对应功率变压器的绕组幅宽，下方两个安装凸耳的孔中心距要符合机箱内部安装位的通用孔距规范，凸耳的厚度需要满足M4或者M5固定螺栓的沉头安装要求，避免螺栓头突出凸耳表面造成安装面贴合不严。筒体部分的轴向长度要略短于绕组的轴向长度，保证绕组安装后两端的绝缘端盖可以完全贴合筒体端面，不会出现轴向窜动。零件的所有棱边都做了0.5mm的倒角处理，一方面是去除加工后的毛刺避免装配时划伤操作人员或者绝缘线材，另一方面也能减少应力集中，提升零件在长期振动工况下的结构强度，避免立板与筒体连接的根部出现疲劳断裂的问题。

　　在实际建模练习过程中，这类零件可以很好地考察从业者对基准面选择、拉伸特征、切除特征、倒角特征的综合运用能力，同时也能练习装配环境下的配合关系添加，比如筒体与绕组的同轴配合、立板背面与安装基面的重合配合、安装孔与螺栓的同轴配合，这些都是CSWP考试中核心的考察点。从生产加工的角度来看，这个零件采用注塑或者铝合金压铸工艺都可以实现批量生产，建模时需要注意拔模角度的设置，立板的外表面拔模角度控制在1度左右，既不影响安装面的平面度，也能满足模具脱模的要求，筒体部分的内孔拔模角度不超过0.5度，避免影响绕组的装配同轴度。很多新手在建模这类零件时容易忽略安装凸耳与立板连接位置的圆角过渡，实际生产中这个位置如果是直角连接，很容易在压铸或者注塑过程中出现应力集中导致的开裂问题，同时直角位置也会在零件受冲击时最先出现断裂，所以在设计时必须添加R2-R3的过渡圆角，分散连接位置的应力。

　　另外这个零件的开槽位置尺寸也有讲究，开槽的宽度不能过大，否则会降低立板整体的结构强度，导致筒体支撑部位受力后出现变形，开槽的边缘距离筒体外圆要保留至少3mm的壁厚，保证支撑结构有足够的刚性，在变压器自重负载下不会出现弯曲变形。对于备考CSWP的从业者来说，练习这个零件的建模过程，还可以同步练习质量属性的测量、工程图的生成，比如标注安装孔的位置度、筒体的同轴度、立板的平面度这些形位公差，这些都是实际工程设计中必须掌握的技能，和考试的考察方向完全契合。在实际设备装配中，这个结构件安装完成后，还要保证筒体的轴线与安装基面保持平行，否则绕组安装后会出现倾斜，导致变压器整体厚度超出设计边界，和机箱内的其他元件发生干涉，所以建模时就要严格控制筒体轴线与立板基准面的平行度公差，从设计源头避免装配问题的出现。
