法兰式板件对接耦合连接结构

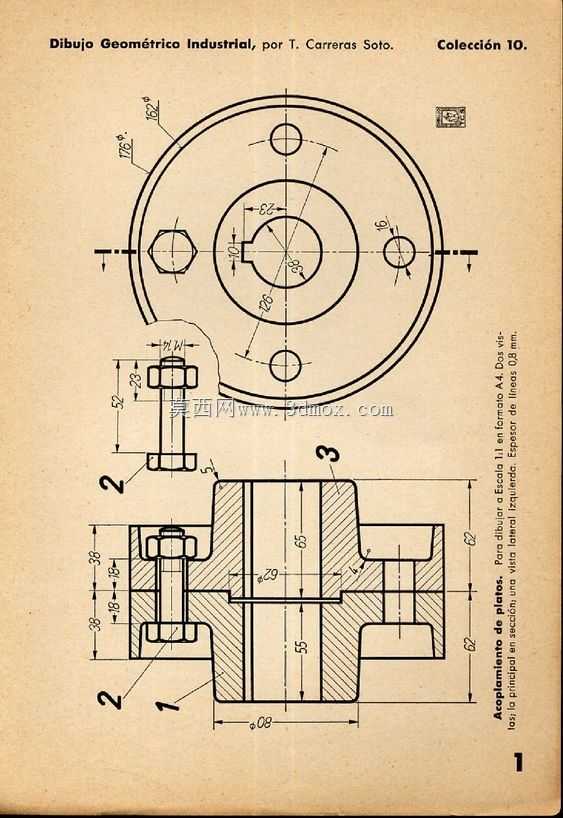

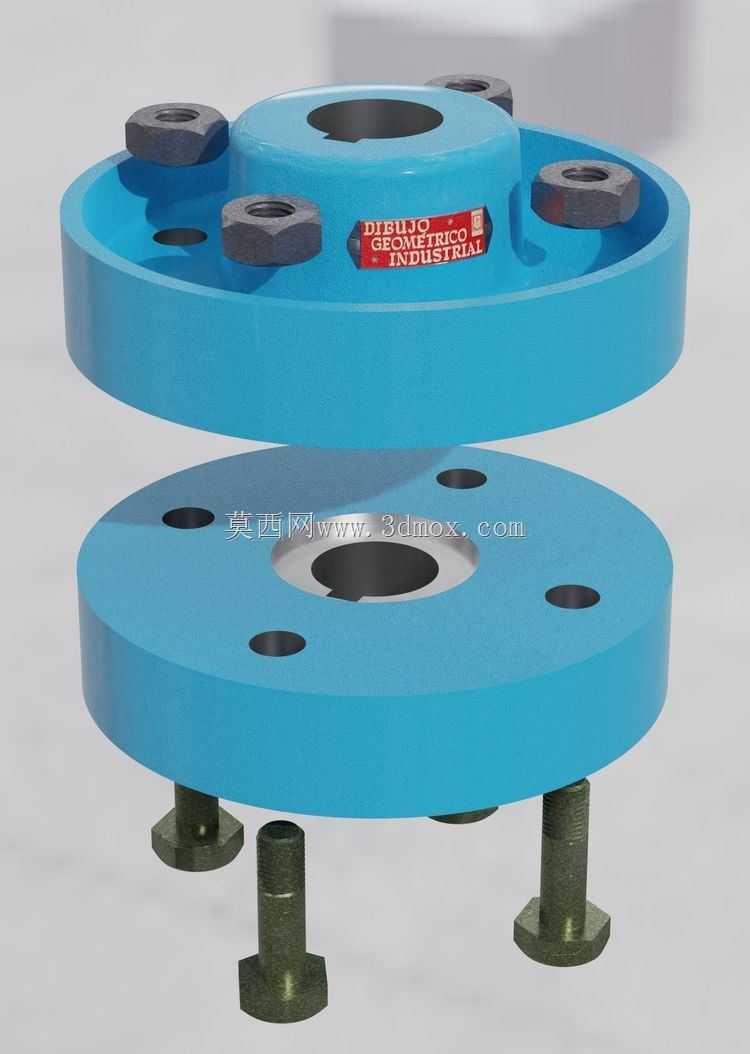

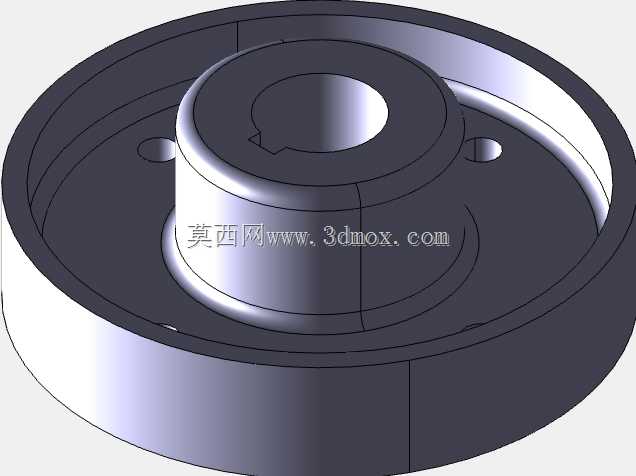

　　这类板件耦合连接结构，在中低压流体输送管路、常压设备舱段对接、小型工装台架拼接场景中应用十分广泛，核心作用是实现两块平行板件之间的刚性对接，同时保证对接面的同轴度与连接可靠性，部分带密封槽的变体结构还可实现对接面的静密封，满足气液介质输送场景的防泄漏要求。从结构设计逻辑来看，该连接采用带止口的法兰式对接思路，一侧法兰盘设置凸台止口，另一侧对应加工凹槽，装配时止口与凹槽配合可自动实现两板件的同轴定位，避免螺栓紧固过程中板件出现径向错位，降低装配时的找正难度，这一设计对于需要保证轴系或管路同轴度的对接场景尤为重要，可大幅减少装配后的调整工作量。

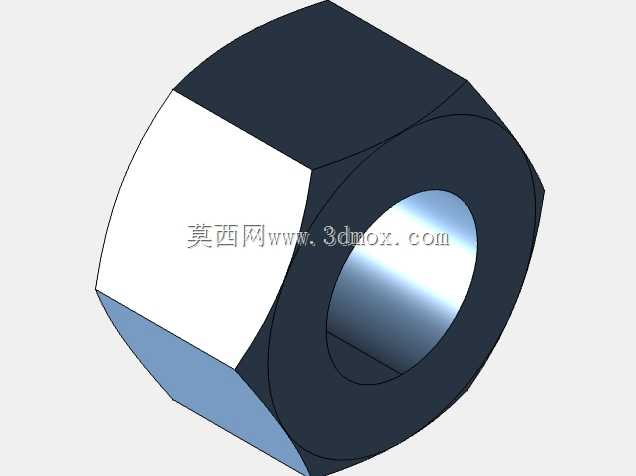

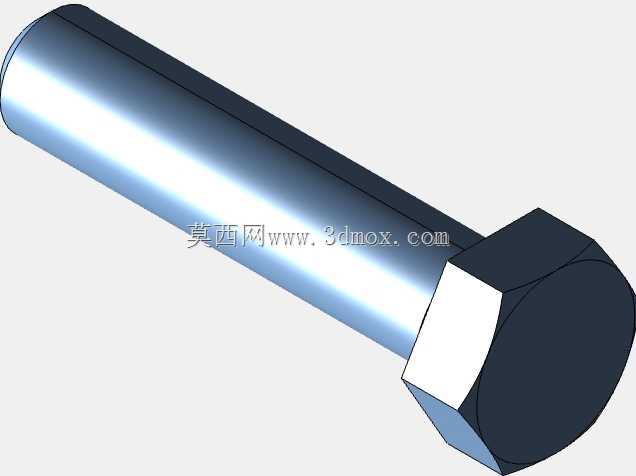

　　法兰盘上沿圆周均布的螺栓孔，采用跨中布置方式，即相邻螺栓孔的角向位置避开法兰接缝的应力集中区，让螺栓紧固力能够均匀作用在整个对接面上，避免局部压合不实出现缝隙。配套的螺栓连接件采用六角头螺栓配平垫的组合，螺栓长度根据两块对接板件的总厚度加上螺母旋合长度确定，保证紧固后螺栓露出螺母2-3个螺距，既满足螺纹连接的防松要求，又不会因为螺栓过长造成安装空间干涉。从尺寸边界来看，法兰盘外径根据对接管路或舱段的通径确定，止口直径比通径大10-15mm，保证对接面有足够的支撑宽度，螺栓孔中心圆直径比法兰外径小20-25mm，预留足够的法兰边缘强度，避免螺栓紧固时法兰边缘出现开裂变形。

　　对接板件的厚度根据工况载荷确定，常压工况下板厚不小于8mm，带压工况下根据压力等级对应增加板厚，同时在对接面处可根据需求加装橡胶或金属密封垫片，垫片内径略大于止口内径，外径不超过螺栓孔中心圆，避免垫片被挤压进入通径或遮挡螺栓孔。实际装配过程中，螺栓紧固需采用对角交叉拧紧的方式，分2-3次逐步拧紧到规定扭矩，避免单次单侧拧紧造成法兰面倾斜、止口卡滞或密封垫片压偏。这类连接结构的优势在于拆装便捷，不需要专用的大型工装，日常维护时仅需拆卸对应螺栓即可分离两块板件，对检修空间的要求较低，同时连接刚性充足，能够承受一定的轴向拉力与径向剪切力，在静态工况下的连接可靠性十分稳定。

　　设计建模时需要重点关注止口的配合公差，一般采用H7/h6的间隙配合，既保证装配时能够顺利插入，又不会因为间隙过大造成同轴度超差；螺栓孔与螺栓杆之间预留1-2mm的间隙，补偿法兰盘加工时的孔位误差，降低装配难度。法兰盘的非加工面可根据实际使用场景做防锈处理，加工面尤其是止口与对接面需要保证表面粗糙度达到Ra3.2以上，保证对接时的贴合度，减少缝隙产生。对于有振动工况的使用场景，还可在螺栓处加装防松垫圈或采用防松螺母，避免长期振动下螺栓松动造成连接失效。
