摩托车发动机活塞连杆组结构设计

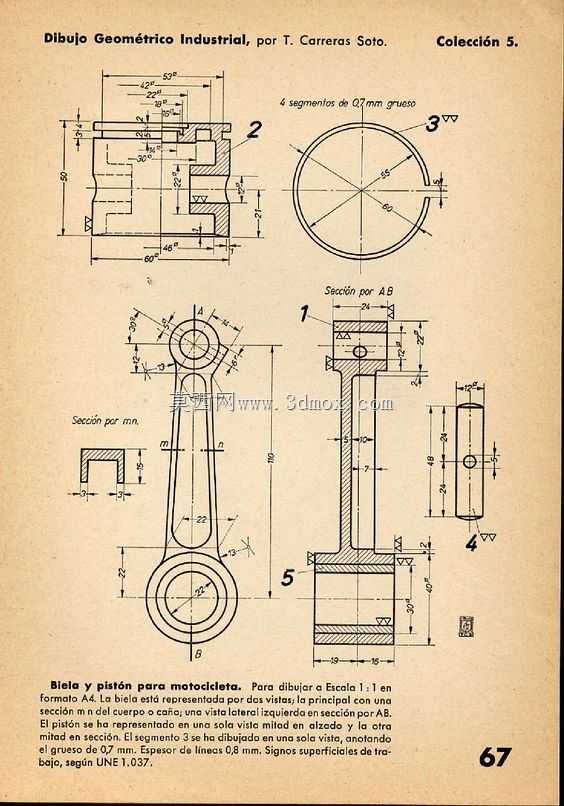

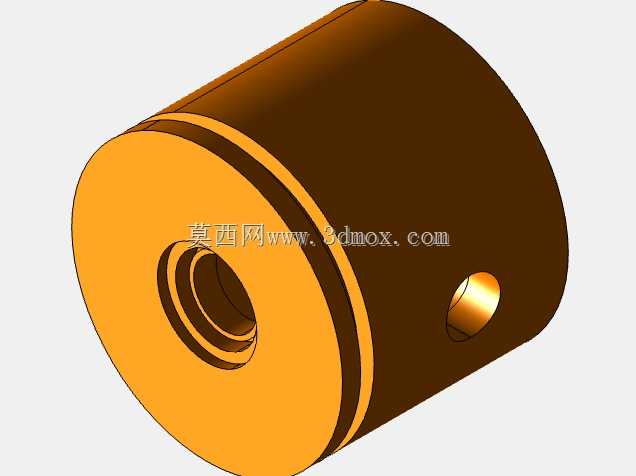

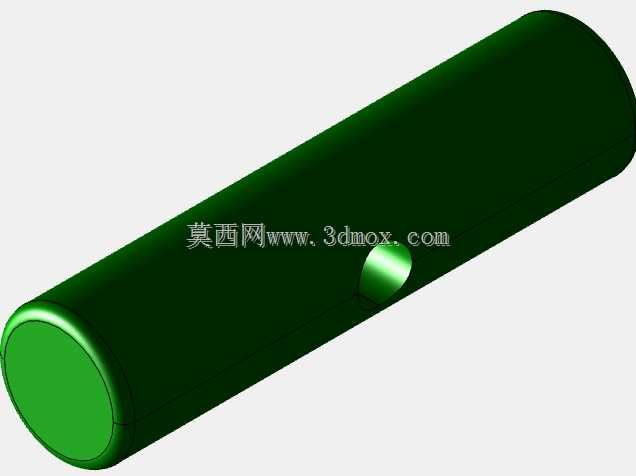

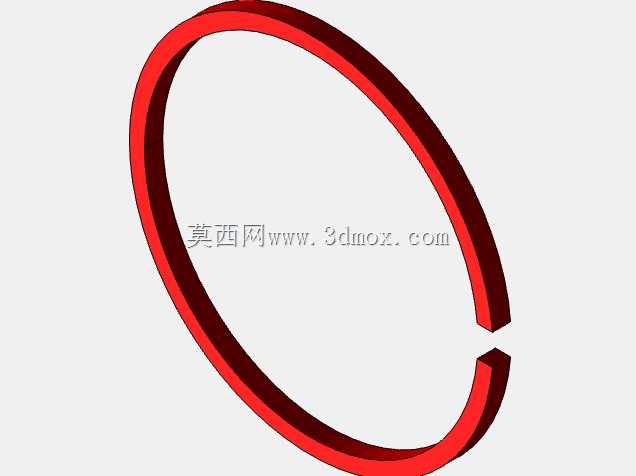

　　这套活塞连杆组的结构设计，完全围绕小排量单缸摩托车发动机的实际工况展开，日常通勤场景下发动机转速波动区间大，频繁启停带来的交变载荷是设计阶段首要考虑的核心因素。先看活塞部分，头部的环槽结构严格匹配气环与油环的安装尺寸，气环槽的宽度公差控制在0.02mm以内，保证高温工况下的密封性能，避免燃烧室燃气窜入曲轴箱；油环槽内设计有均匀分布的回油孔，能将缸壁上多余的润滑油及时导回曲轴箱，减少机油参与燃烧造成的积碳问题。活塞裙部采用了微椭圆的截面设计，冷态下裙部与缸壁的间隙控制在0.03-0.05mm区间，发动机达到工作温度后，裙部受热膨胀刚好与缸壁形成均匀贴合，既不会出现冷启动敲缸的异响，也能避免热态下活塞卡滞在缸筒内。活塞销孔的同轴度公差要求达到IT5级，销孔内部加工有润滑油槽，能让飞溅上来的机油在活塞销与孔壁之间形成稳定油膜，降低往复运动过程中的磨损速率。

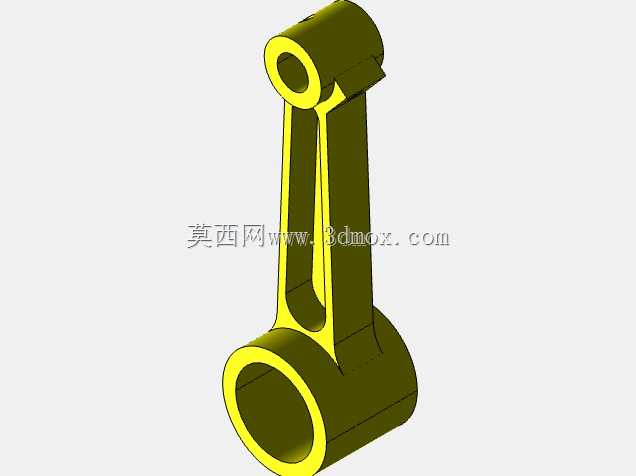

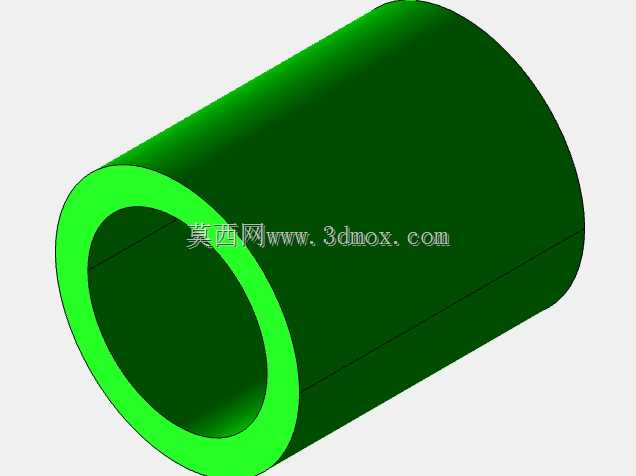

　　连杆部分采用了工字形截面的杆身设计，在保证整体结构强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，这对高转速工况下的发动机运行平顺性提升十分明显。连杆大小头的孔系平行度公差严格控制在0.01mm/100mm范围内，大头采用剖分式结构，匹配连杆轴瓦的安装尺寸，轴瓦的过盈量经过反复校核，保证曲轴运转时轴瓦不会出现转动或移位；小头端压入铜质衬套，衬套内表面加工有螺旋油槽，能持续留存润滑油，降低活塞销与衬套之间的摩擦系数。连杆螺栓的安装位置做了沉台设计，避免螺栓突出杆身与曲轴箱内部结构发生运动干涉，螺栓的预紧力矩参数在设计阶段就结合材料屈服强度做了匹配，防止交变载荷下螺栓出现松动或断裂。

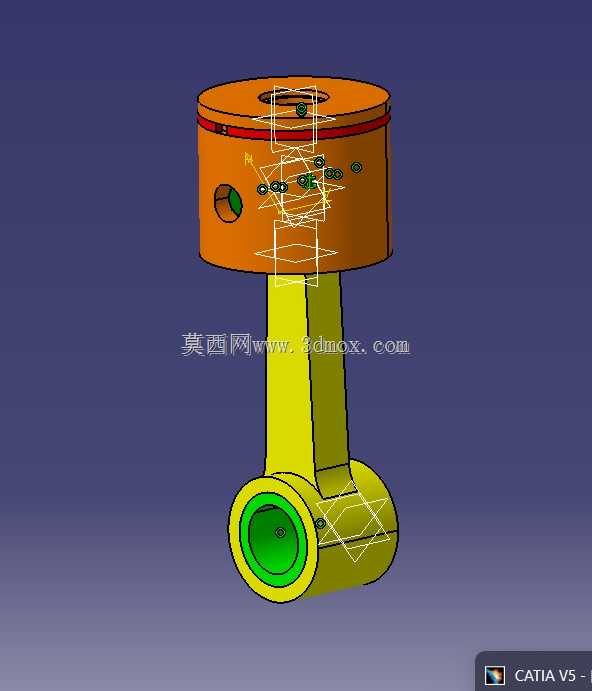

　　整套组件的安装边界完全适配常见的125cc-150cc排量单缸风冷发动机，活塞的总长度、压缩高度参数与对应缸体的燃烧室深度、曲轴行程完全匹配，安装后活塞到达上止点时的余隙高度控制在0.8-1.2mm，既保证足够的压缩比满足动力输出要求，也不会出现活塞顶碰气门的故障。设计过程中还针对各部件的重量做了分组匹配，同一组活塞连杆组的重量差控制在5g以内，降低曲轴运转时的不平衡量，减少发动机整体振动。从实际使用场景来看，这套结构能适应城市道路频繁加减速、连续爬坡等多种工况，活塞顶部的燃烧室形状与缸头的气门布置、火花塞位置完全匹配，能让油气混合气体在燃烧室内形成合理的涡流，提升燃烧效率，降低尾气排放中的有害物质含量。油环的刮油刃口做了倒角处理，既能均匀在缸壁留下润滑油膜减少磨损，也不会出现刮油不净导致的机油消耗过大问题。连杆大头的润滑油道与曲轴内部的油道精准对接，压力润滑的机油能直接输送到连杆轴瓦的摩擦面，即使长时间高负荷运转，也能保证摩擦面处于良好的润滑状态，避免出现烧瓦抱轴的严重故障。
