手持式医疗电子设备可打印外壳结构

　　这款手持式医疗电子设备外壳，主要面向门诊快速检测、床旁便携诊疗这类需要医护人员单手持握操作的场景，适配基层巡诊、家庭医疗随访这类脱离固定诊疗台的使用环境，使用时操作者可单手握持设备主体，拇指自然覆盖设备正面的操作区域，完成检测、数据读取等整套操作流程。外壳整体采用符合人体工学的弧面过渡设计，握持侧的曲面贴合成年人手掌自然弯曲的弧度，长时间持握不会产生明显的硌手感，边缘位置全部做了R2以上的圆角处理，避免日常使用中剐蹭医护人员手套或者患者皮肤，也能减少跌落时的应力集中，降低外壳碎裂的概率。

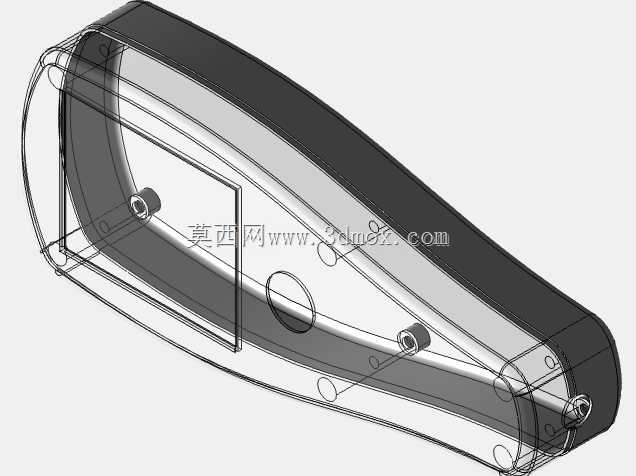

　　结构设计上，外壳采用上下扣合的分体式结构，合模位置设置了定位止口，装配时无需额外治具即可快速对齐，配合内部预设的铜螺母安装柱，可以通过M2规格的螺丝完成上下壳的紧固，安装柱的位置避开了内部电路板的布线区域，同时预留了0.3mm的装配公差，避免螺丝锁附时出现柱体开裂的问题。外壳正面预留了矩形的显示屏安装窗口，窗口边缘做了0.5mm的凸台，用于粘贴固定屏幕保护面板，凸台高度刚好和面板厚度匹配，装配后表面无凸起落差，方便后续的清洁消毒操作；侧面预留了圆形的功能按键开孔以及接口避让位，开孔位置和内部电路板的接插件位置完全对齐，开孔边缘做了倒角处理，方便按键或者接口密封圈的装配，满足日常使用中酒精擦拭消毒的密封需求。

　　内部的筋位设计兼顾了结构强度和轻量化需求，沿着外壳内壁布置的纵横加强筋厚度为1.2mm，既可以提升外壳整体的抗形变能力，避免手持捏握时挤压到内部的电路板与电池组件，又不会过多增加打印耗材的用量，筋位同时充当了内部元器件的定位结构，电路板、电池模块可以直接卡在对应筋位形成的卡槽内，减少额外固定结构的使用。安装边界方面，外壳整体长度适配成年人手掌的握持范围，最宽处尺寸不超过70mm，握持区域的厚度控制在28mm以内，内部的容纳空间可以容纳常规的便携检测主板、1000mAh规格的软包电池以及对应的检测传感器模块，所有内部元器件和外壳内壁之间预留了至少1mm的安全间隙，避免元器件贴壁导致的信号屏蔽或者磨损问题。

　　外壳的壁厚统一设置为1.8mm，适配FDM以及光固化3D打印的工艺要求，打印时无需添加额外的支撑结构即可完成成型，打印完成后仅需简单去除合模线位置的毛刺即可进行装配，大幅缩短小批量试制的周期。针对医疗场景的使用需求，外壳的外表面做了哑光质感的结构设计，没有容易积污的凹槽或者缝隙，所有外表面的拼接缝隙控制在0.1mm以内，消毒时不会残留液体，也不容易附着污染物，符合医疗设备的清洁要求。端部的位置预留了挂绳孔结构，可以搭配腕带使用，避免医护人员操作时设备滑落摔损，挂绳孔的位置做了局部加厚处理，承受5kg的拉力不会出现断裂问题。
