树莓派5可折叠卡扣式无散热外壳

　　这款外壳是专门适配树莓派5单板计算机的防护结构，主要面向嵌入式开发、小型智能终端搭建、DIY电子项目这类应用场景，日常使用中能给核心电路板提供物理防护，避免外接线路拉扯、桌面杂物磕碰、积灰落尘带来的硬件损伤，同时兼顾轻量化的散热需求，不需要额外加装散热片或者主动散热风扇就能满足常规负载下的使用要求。

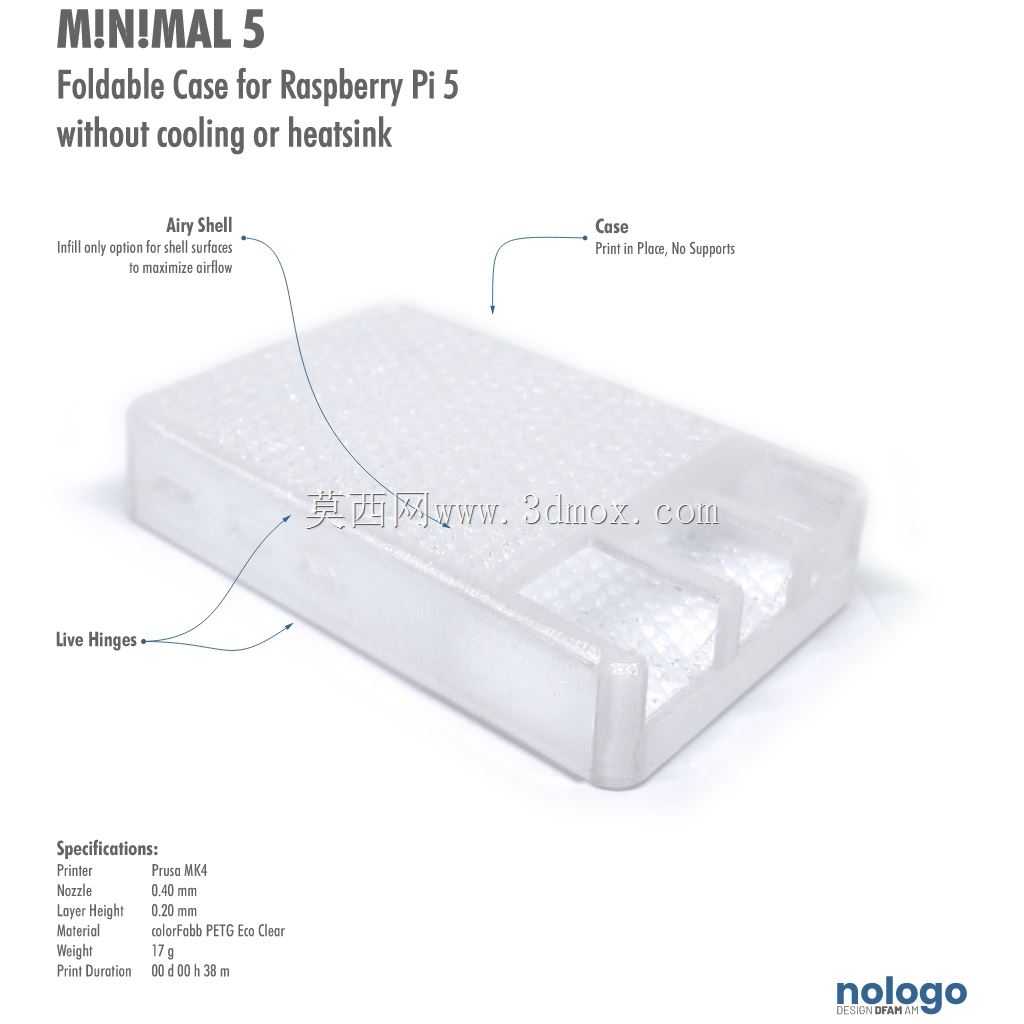

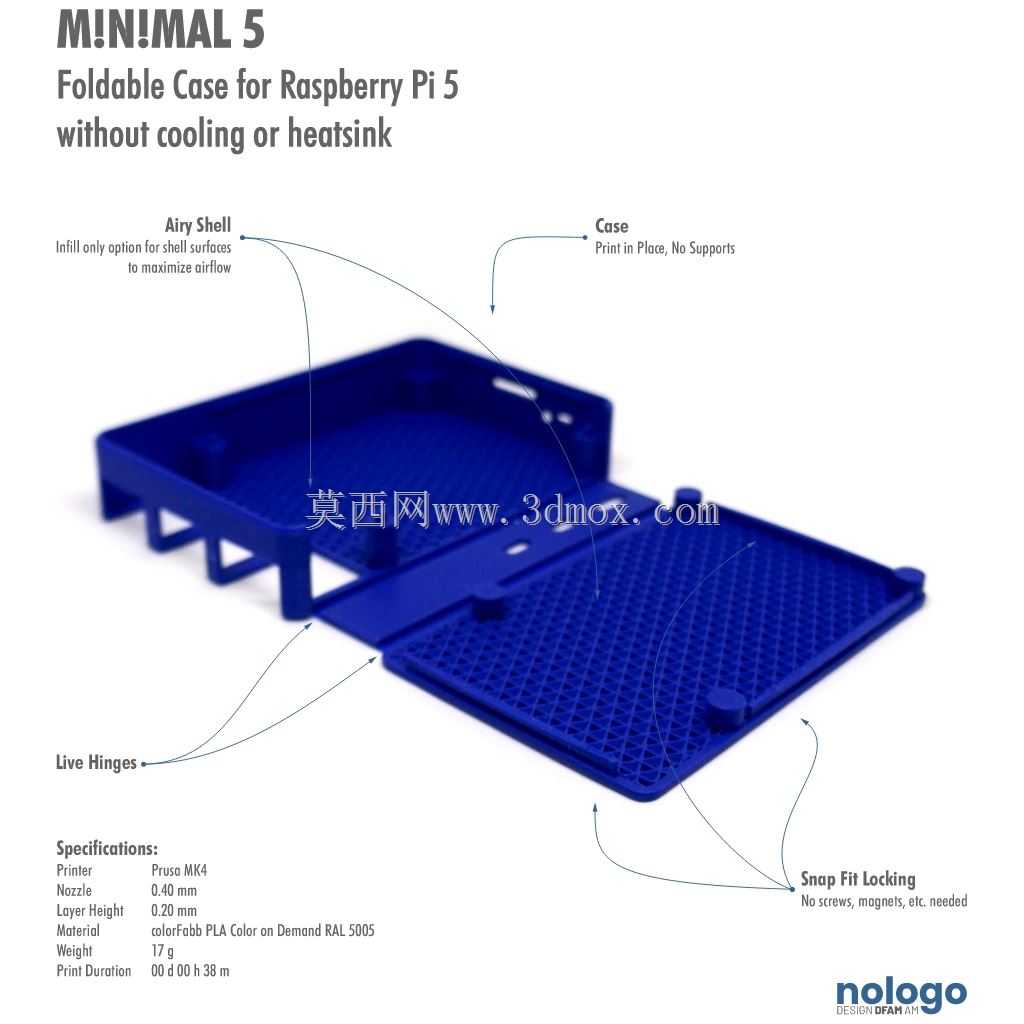

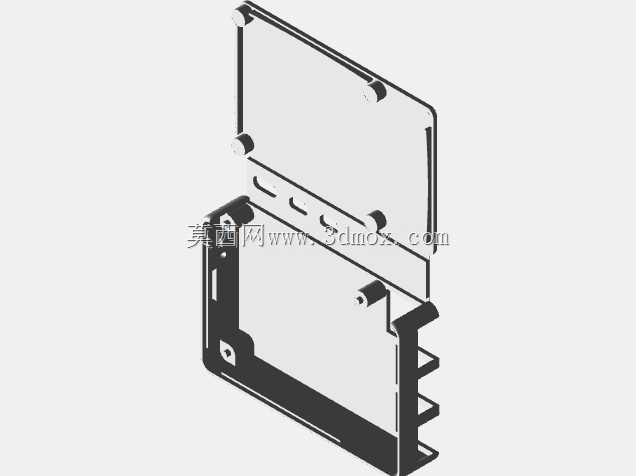

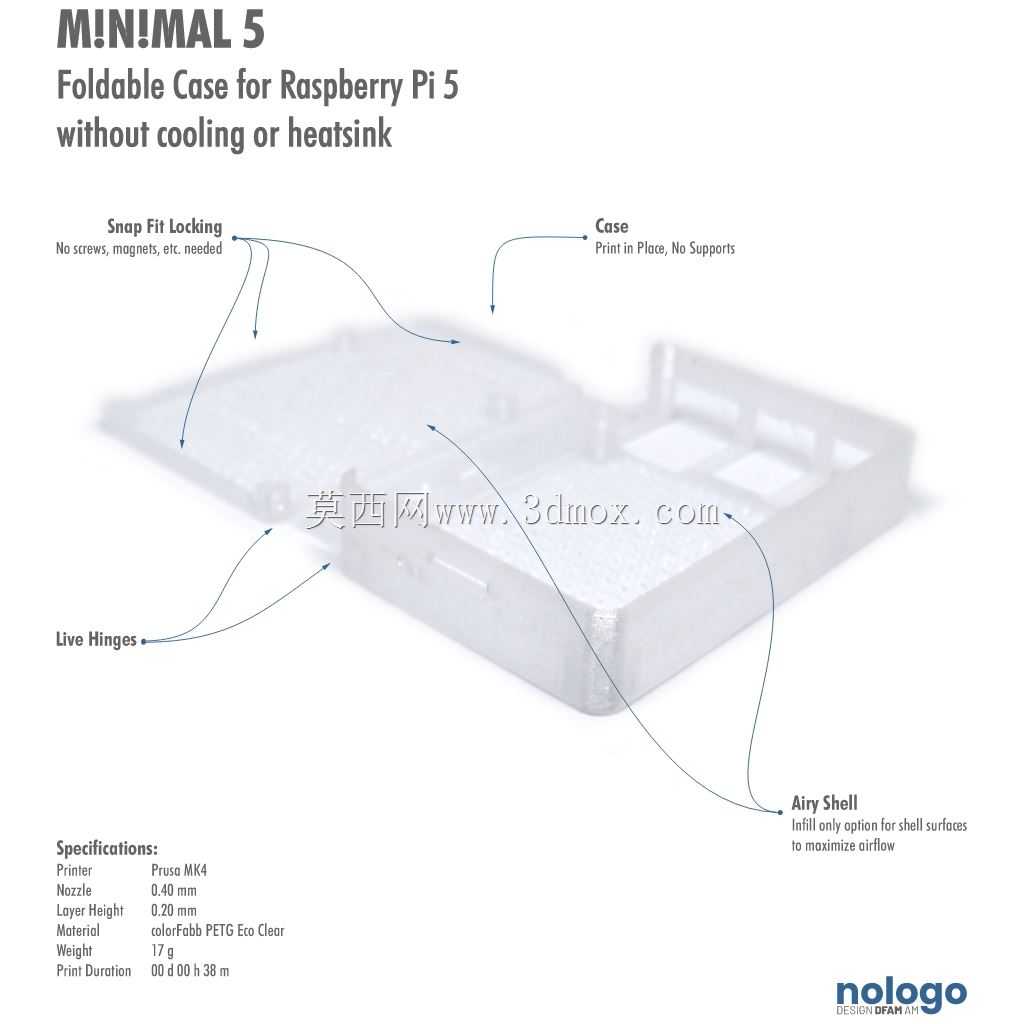

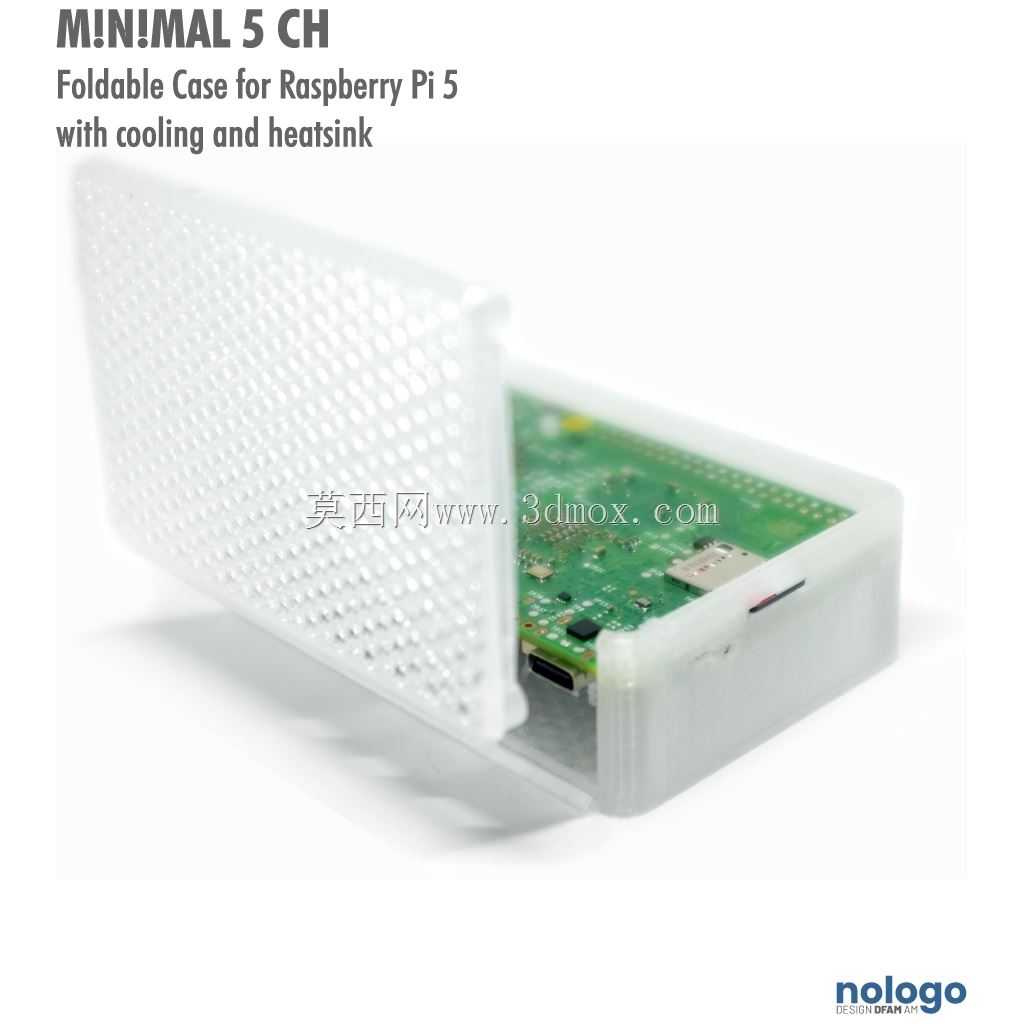

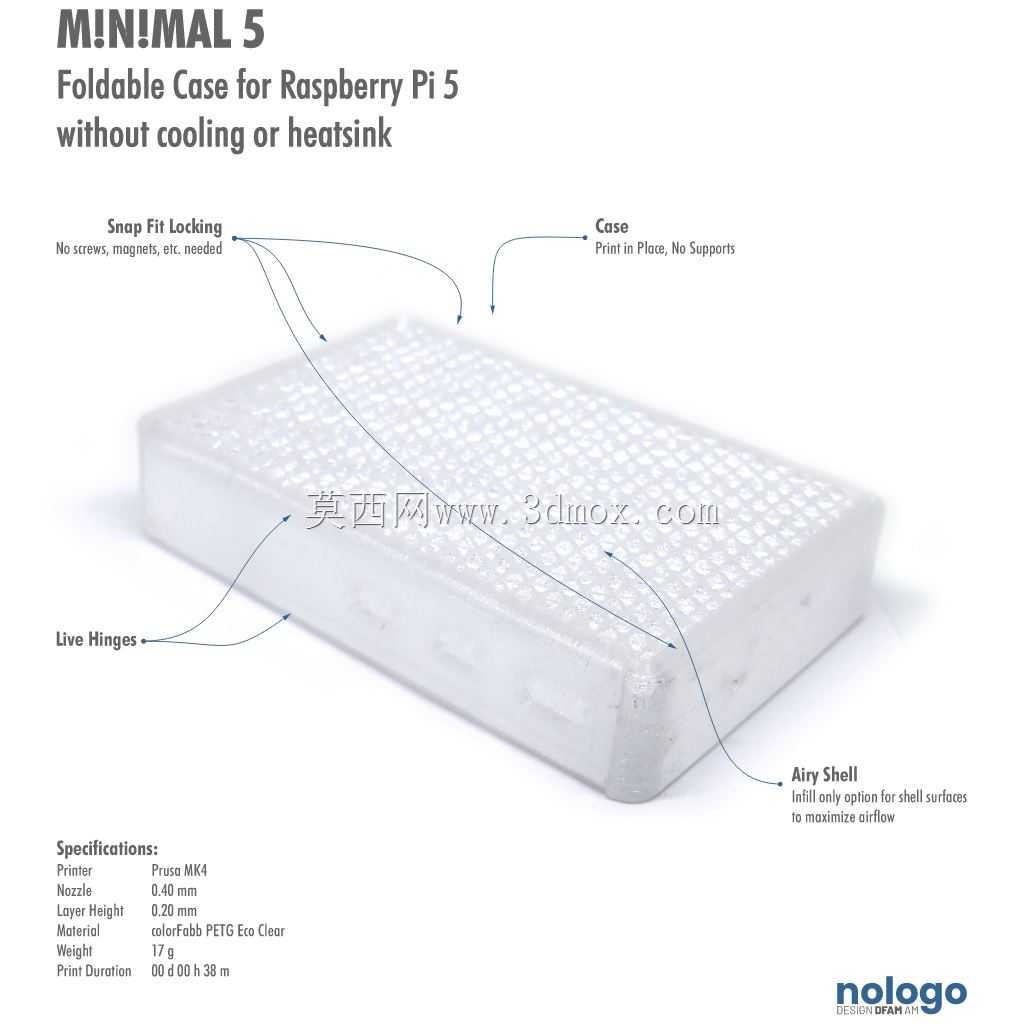

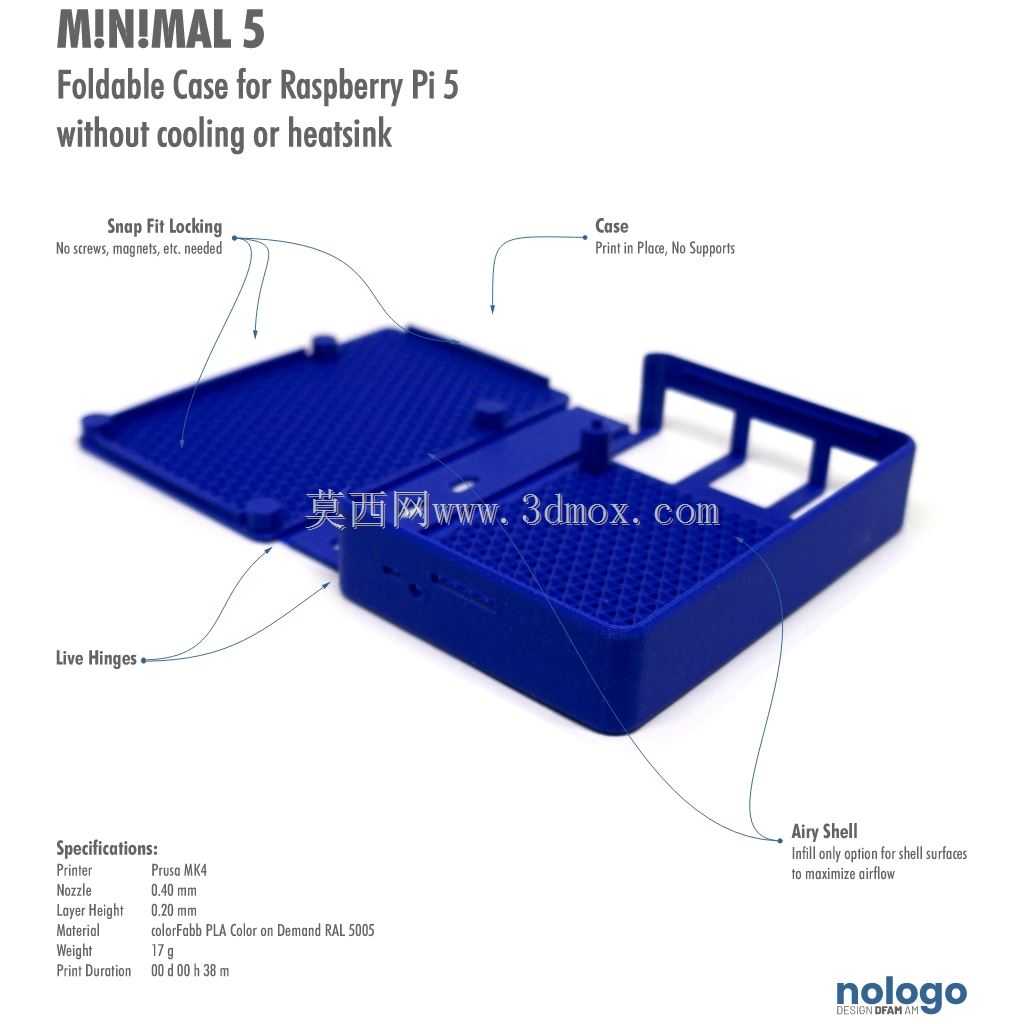

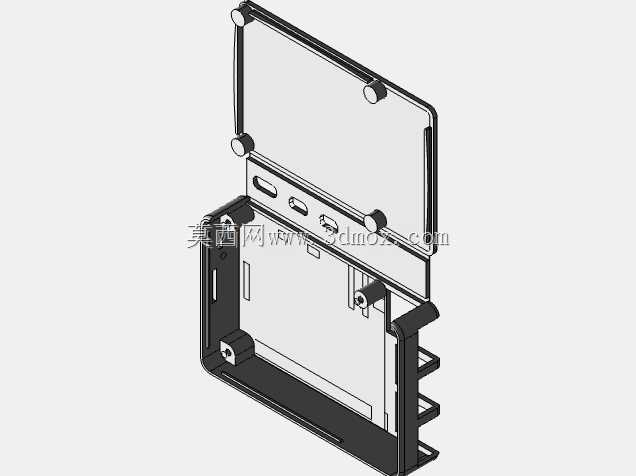

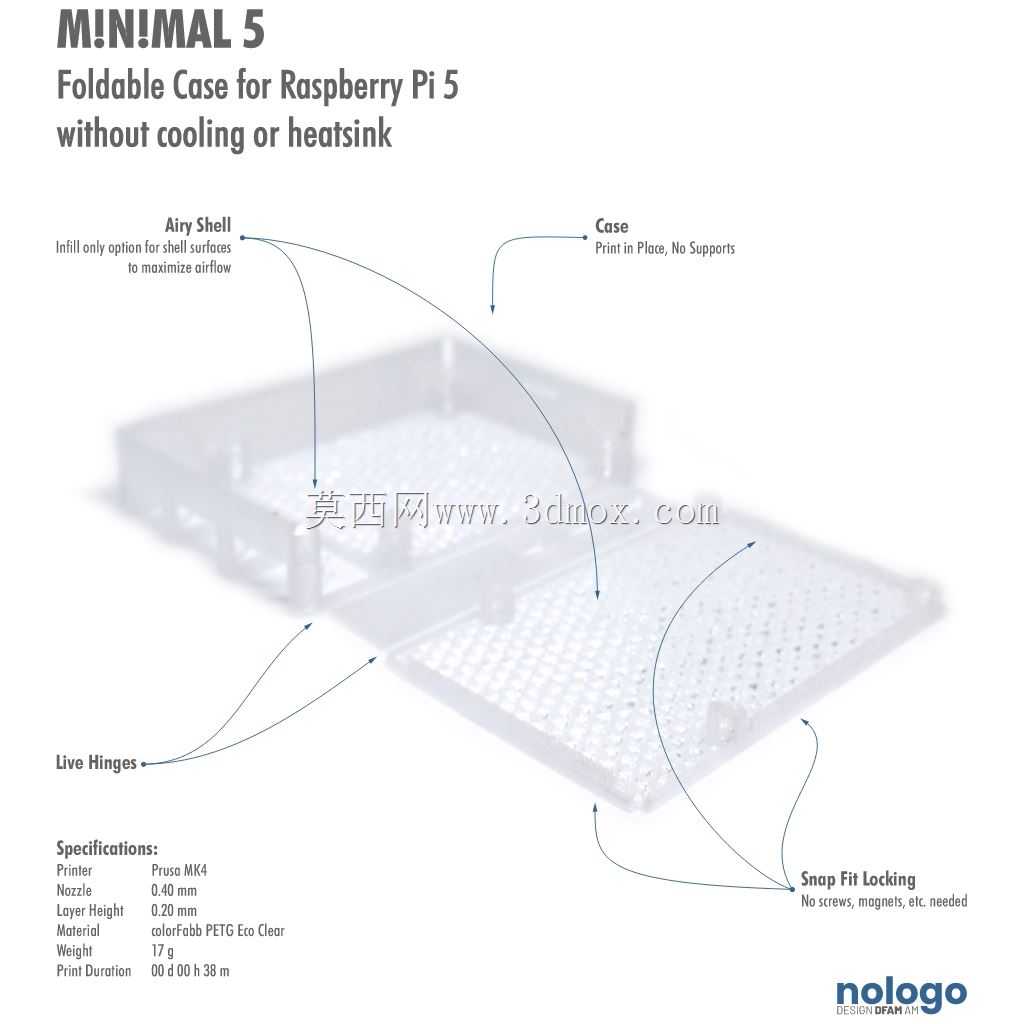

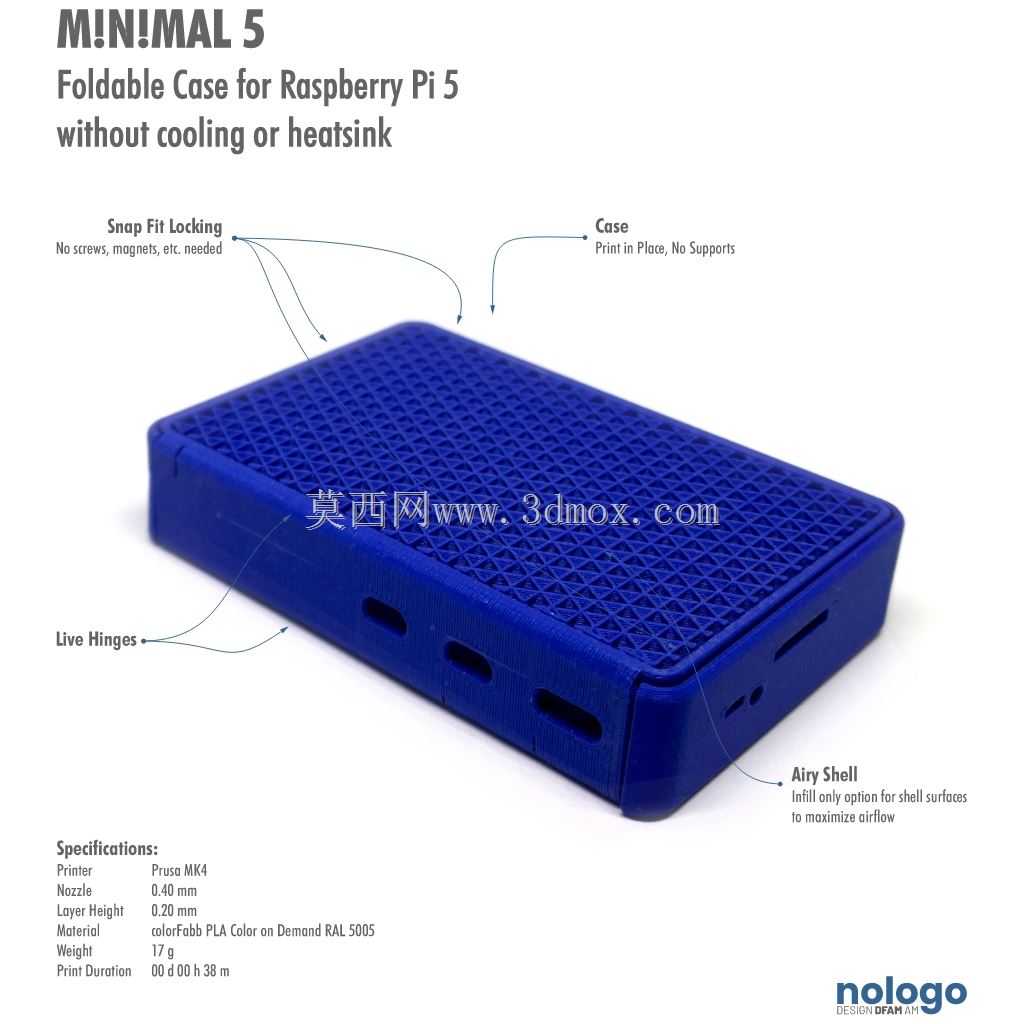

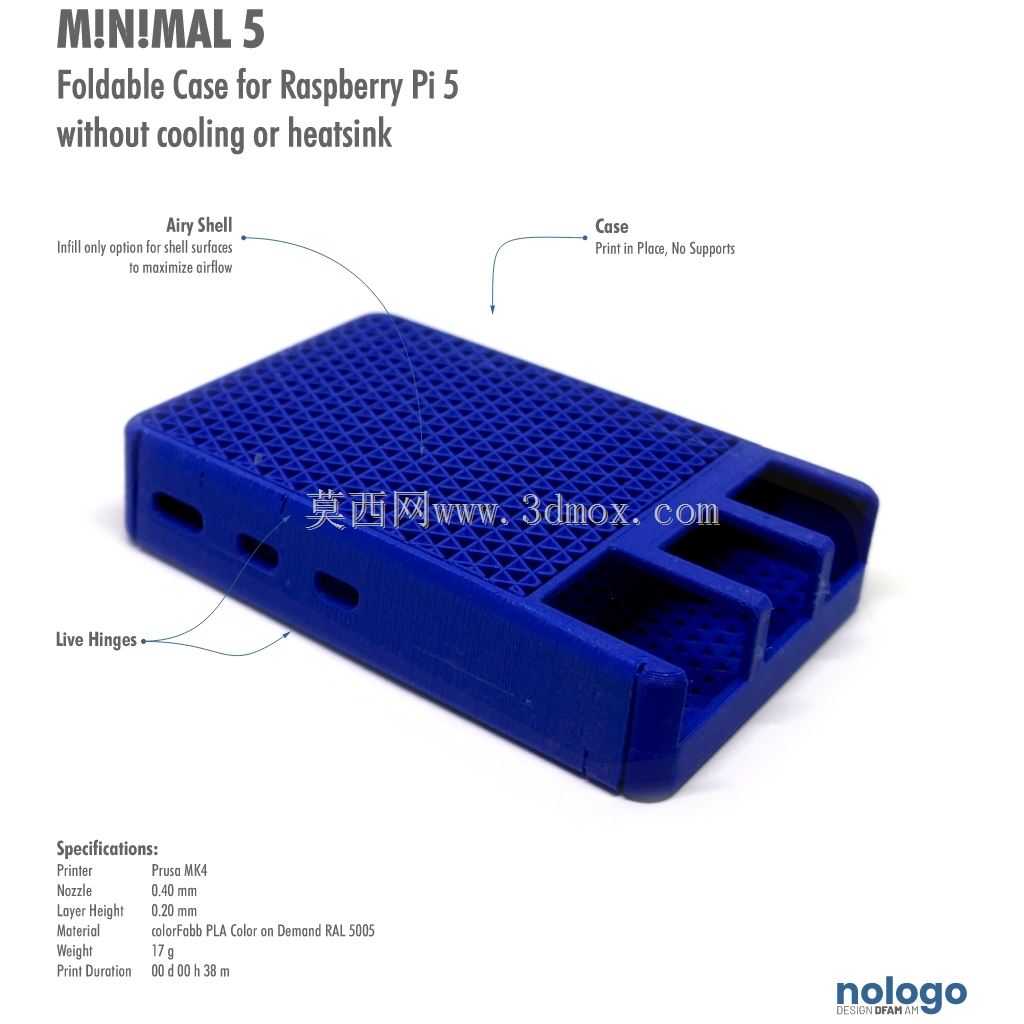

　　从结构设计来看，整体采用上下对合的折叠式布局，通过一体成型的活动铰链实现上下盖的连接，不需要额外加装合页、螺丝或者磁吸配件，开合操作非常方便，日常拆装维护树莓派的外接线路、更换存储介质的时候，不需要借助额外工具，直接翻开上盖就能操作，扣合之后依靠侧边的卡扣结构实现锁紧，卡扣采用过盈配合的卡接设计，扣合到位后有明确的到位反馈，日常挪动、外接线路插拔的时候不会出现松脱的情况。外壳的上盖和下盖都做了网格状的镂空结构，不是完全封闭的设计，空气可以顺着镂空网格自然流通，带走树莓派运行时产生的热量，这种镂空设计同时也降低了整体的重量，不会给安装场景带来额外的负重负担。

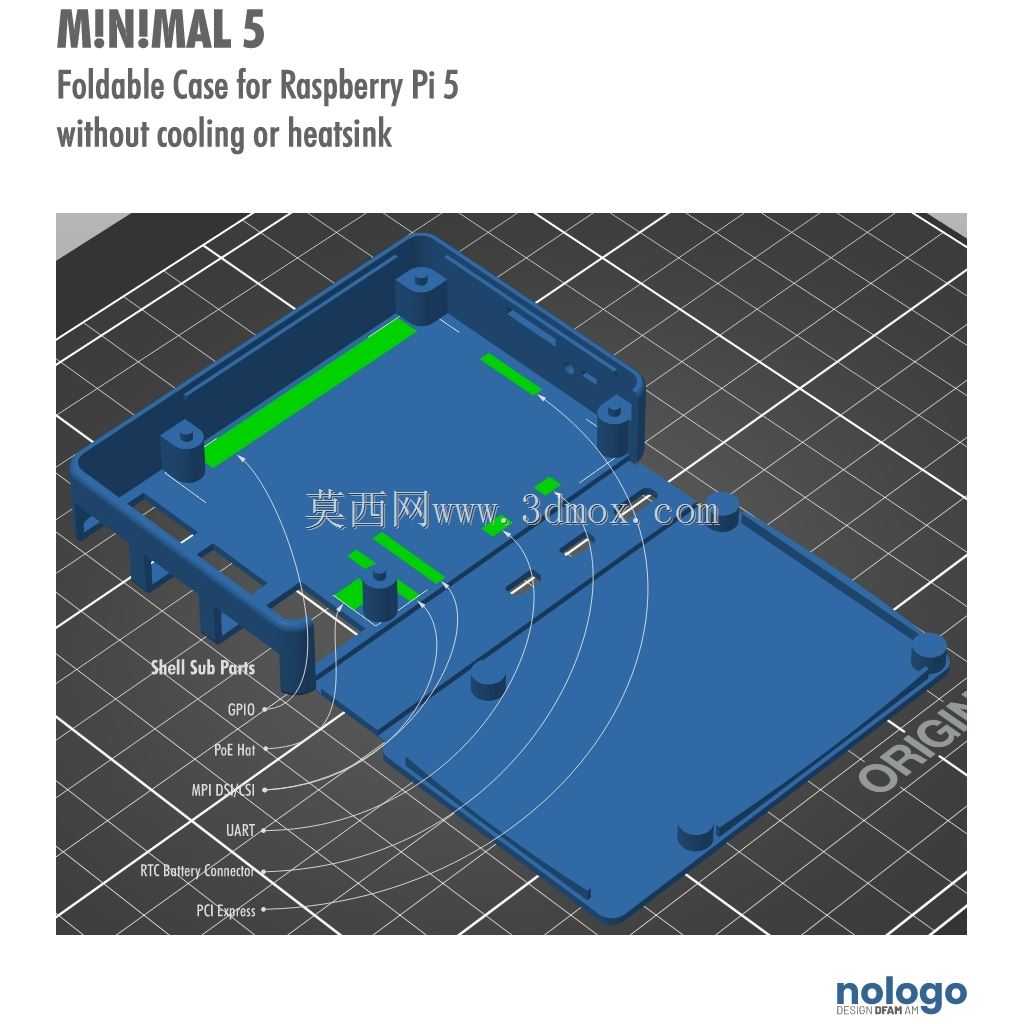

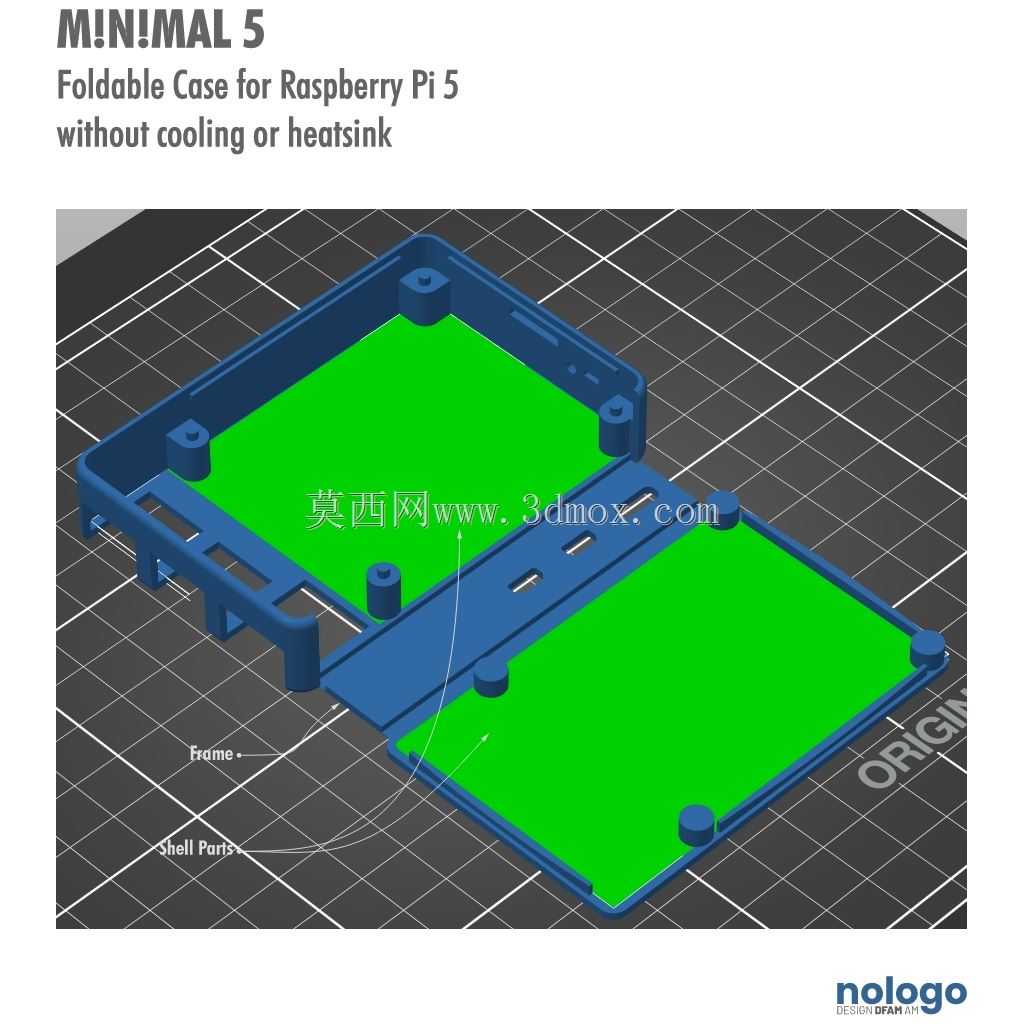

　　设计的时候特意考虑了3D打印的成型需求，整个外壳没有需要额外添加支撑的悬空结构，打印的时候可以直接一体打印成型，不需要拆分零件单独打印后再组装，也不需要在打印完成后拆除支撑结构，减少了后处理的工作量，普通的FDM3D打印机使用常规PLA耗材就能直接制作，打印门槛很低，个人用户在家用级别的打印设备上就能完成制作。外壳的内壁做了对应树莓派5板载接口的定位凸台，安装的时候只需要把树莓派电路板对准凸台位置放好，扣上上盖就能完成固定，不需要额外打螺丝固定电路板，电路板上的Type-C供电接口、HDMI输出接口、USB接口、GPIO引脚排针的位置都做了精准的避让开口，所有外接接口都可以正常使用，不会被外壳遮挡，GPIO排针上方的区域也做了开放式的开口，方便用户外接扩展模块、插接线材，不需要额外在外壳上开孔改造。

　　安装边界方面，外壳的内部尺寸完全匹配树莓派5的电路板外形，预留的安装间隙控制在0.2mm左右，既不会因为间隙过大导致电路板在外壳内部晃动，也不会因为间隙过小导致安装卡滞，扣合之后的整体外形尺寸比树莓派电路板本身大出3mm左右的壁厚空间，不会占用过多的安装位置，不管是放在桌面使用，还是嵌入到小型设备的壳体内部，都不会因为外壳尺寸过大出现安装干涉的问题。外壳的边角位置都做了圆角过渡处理，没有尖锐的棱角，日常拿取的时候不会划伤手，也不会刮蹭到周边的线材或者其他设备表面。

　　实际使用的时候，这种无额外散热配件的设计非常适合低负载的长期运行场景，比如做小型家庭服务器、网络打印服务器、简易物联网网关的时候，树莓派本身的发热不高，依靠外壳的镂空通风就能把温度控制在合理范围内，不需要额外的风扇带来噪音，也不会因为散热片的额外厚度增加整体的尺寸。卡扣锁紧的结构相比螺丝固定的外壳，拆装效率高很多，经常需要调整接线、更换扩展配件的使用场景下，反复开合也不会出现结构磨损松脱的问题，一体铰链的耐用性足够支撑上百次的开合操作，不会出现断裂的情况。
