FrSky X6R航模遥测接收机结构设计

　　航模飞控系统搭建过程中，接收机作为地面端与空中端信号传输的核心节点，其结构适配性直接决定整机装机效率与飞行可靠性，这款FrSky X6R 616CH遥测接收机的三维结构，完全围绕航模装机的实际工程需求展开设计。从实际装机场景来看，这款接收机主要适配固定翼航模、多旋翼无人机、小型穿越机等各类遥控航空模型，承担2.4G频段遥控信号接收、SBUS协议信号输出、飞行数据回传遥测的核心功能，相比传统单协议接收机，它支持16通道信号输出，能够满足复杂航模的舵机、飞控、云台、投放机构等多外设的信号接驳需求，同时自带的遥测功能可以实时回传接收信号强度、飞行电压、转速等关键数据，帮助飞手掌握空中设备状态。

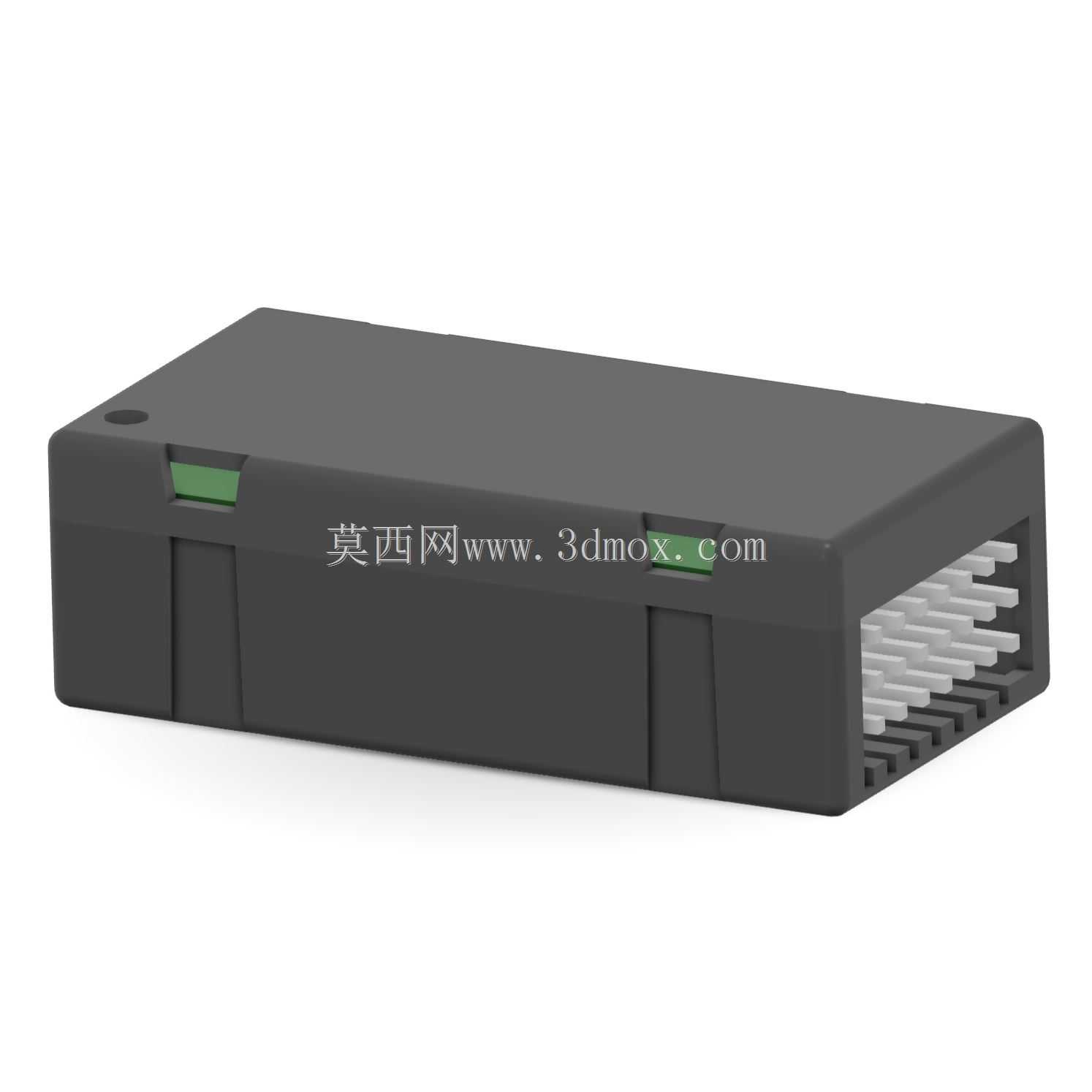

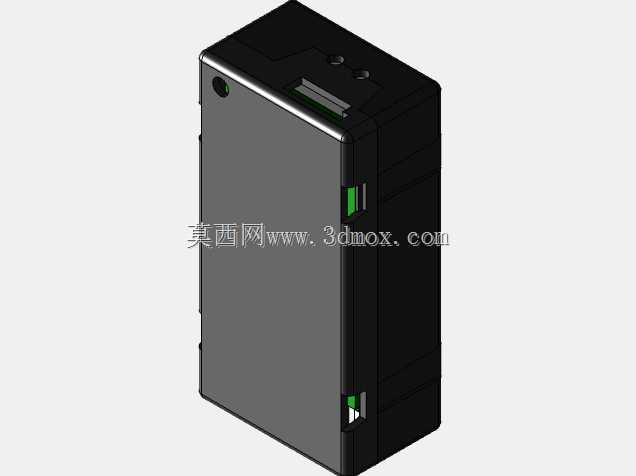

　　在结构设计思路上，这款接收机完全遵循航模电子设备轻量化、紧凑化的设计原则，整体采用长方体一体化壳体结构，壳体边角做了小圆弧过渡处理，避免装机过程中尖锐边角刮蹭泡沫机身、碳纤维机架或者线束绝缘层。壳体表面设置了两处状态指示灯开窗，分别对应信号绑定状态、信号强度状态，开窗位置做了内凹设计，既可以保护指示灯灯珠不被装机过程中的磕碰损坏，又能保证指示灯在不同装机角度下都具备足够的可视角度，方便飞手在地面调试时快速观察设备状态。

　　从安装边界来看，这款接收机整体重量控制在16.8g，对于航模这类对重量极度敏感的设备来说，这个重量区间不会给整机带来额外的负载负担，能够适配从200g级小型穿越机到数公斤级固定翼航模的安装需求。壳体一侧排布了整排信号输出插针，插针间距采用标准航模舵机接口间距，能够直接兼容市面上通用的杜邦线、舵机延长线，不需要额外做转接线束；插针区域做了轻微的凸台定位设计，插接连接器时可以起到导向作用，避免插针歪折、接反的问题。壳体另一侧预留了绑定按键的操作空间，不需要拆开壳体就可以完成对频操作，日常外场调试时不用拆解装机结构就能完成设备匹配。

　　壳体的安装面做了平整化处理，没有多余的加强筋或者凸点，既可以使用双面泡沫胶直接粘贴在航模机身内部的平整区域，也可以通过扎带穿过壳体两侧的预留间隙进行捆绑固定，适配不同材质机身的安装方式，不管是泡沫机、轻木机还是碳纤维机架都能找到合适的固定点位。壳体上的天线引出位置做了防弯折处理，避免装机过程中天线根部反复弯折导致的线芯断裂问题，同时天线引出方向平行于壳体短边，装机时可以方便地将两个天线呈90度排布，最大化信号接收角度，减少机身结构、碳纤维部件对2.4G信号的屏蔽影响。

　　在细节结构处理上，壳体上下盖采用卡扣式拼接结构，没有外露的螺丝孔，一方面减少了整机的零件数量，降低结构重量，另一方面光滑的外表面不会在装机时勾挂其他线束或者机身蒙皮。壳体表面的材质纹理做了细磨砂处理，既可以提升外壳的耐磨性能，外场使用时轻微的摩擦、磕碰不会留下明显划痕，又能避免光滑表面与双面胶粘贴时出现粘接力不足、飞行中脱落的问题。整个壳体的内部空间做了最大化利用，PCB板与壳体内壁之间预留了均匀的间隙，既可以起到缓冲抗震的作用，避免飞行过程中的震动导致内部元器件虚焊，又能预留足够的空气流通空间，长时间工作时内部的热量可以通过壳体均匀散出，不会出现局部积热导致的工作稳定性问题。

　　对于结构设计从业者来说，这个模型可以直接用于航模整机的数字化装配仿真，在设计阶段就模拟接收机在机身内部的安装位置、线束走向，提前排查与其他机载设备的结构干涉问题，不需要等到实物装机时再调整安装位置，能够大幅缩短航模的研发调试周期；对于航模选型用户来说，精准的三维结构可以提前评估设备的安装适配性，根据机身内部空间选择最合适的固定方式，提前规划天线排布方向，最大化信号接收可靠性。
