滑翔机用人工地平模式电动变速计结构

　　这款电动变速计主要面向滑翔机飞行场景设计，集成人工地平线显示模式，是滑翔机航电系统中负责飞行状态感知的核心座舱仪表之一。在滑翔机无动力滑翔、热气流盘旋、越野转场等实际飞行场景中，飞行员需要同时获取垂直速度变化与飞行姿态参考，这款仪表将两类核心信息整合在同一显示界面，能够减少飞行员扫视不同仪表的视线转移时间，降低复杂气象条件下的飞行操作负荷，尤其在滑翔机进入云层、视线受阻的仪表飞行状态下，能够为飞行员提供可靠的姿态与垂直速率参考，避免空间定向障碍引发的飞行风险。

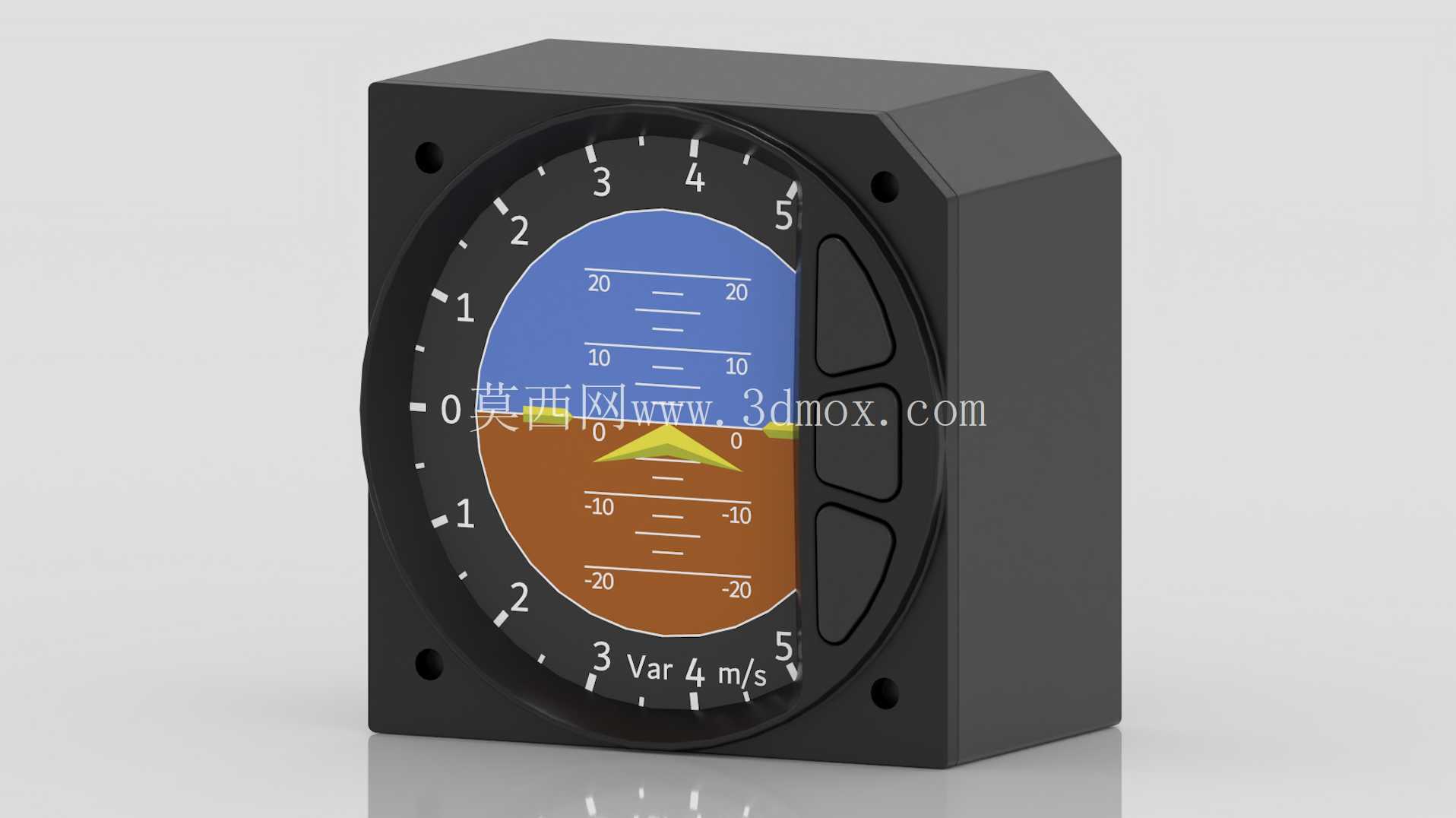

　　从功能特性来看，仪表表盘外圈设置了-5到5的垂直速度刻度，单位为m/s，搭配Var标识明确垂直速率测量属性，能够精准显示滑翔机的上升、下沉速率，帮助飞行员判断热气流强度、选择最佳的滑翔爬升路径；表盘内圈采用蓝棕分色的人工地平线设计，蓝色代表天空、棕色代表地面，中心设置姿态指示标线，能够直观反映飞行器的俯仰、倾斜姿态，刻度覆盖±20度的姿态显示范围，满足滑翔机常规机动飞行的姿态显示需求。在结构设计思路上，这款仪表采用标准的航空方形座舱安装结构，外壳为硬质黑色壳体，四个角预留安装固定孔位，适配通用的滑翔机仪表板安装开孔尺寸，安装时可直接嵌入标准仪表安装位，通过侧边的固定结构完成锁紧，无需额外定制安装支架。

　　仪表正面右侧设置三个凸起的操作按键，按键采用圆弧过渡的凸起造型，方便飞行员在佩戴飞行手套时完成操作，按键表面做防滑纹理处理，避免操作时打滑；表盘外圈设置遮光挡边，能够减少座舱强光下的显示反光，保证不同光照条件下的刻度可读性。从安装边界来看，仪表整体为方正切角造型，壳体后部为规整的方形腔体，用于容纳内部的传感模块、处理电路与显示组件，安装时需要在仪表板后方预留足够的接线与散热空间，壳体的安装孔位间距符合通用轻型航空器仪表安装规范，可直接替换同尺寸的传统机械式垂直速度表与姿态仪，减少航电改装时的仪表板改造成本。

　　仪表的显示界面采用分层刻度设计，外圈大刻度用于快速读取垂直速度量级，内圈小刻度用于精准判读姿态角度，不同功能的刻度采用差异化的线宽与标识，避免信息混淆；表盘中心的姿态指示符采用醒目的黄色三角造型，与蓝棕背景形成高对比度，飞行员在快速扫视时能够第一时间捕捉姿态偏差。在实际使用中，这款电动变速计相比传统的分体式机械仪表，整合了两类核心飞行参数的显示功能，能够减少仪表板的空间占用，对于座舱空间紧凑的滑翔机而言尤为适用；内部采用固态传感设计，相比机械式仪表减少了活动机械部件，降低了飞行过程中的振动故障概率，提升了仪表工作的可靠性。建模过程中对仪表的外观细节做了完整还原，包括壳体的安装孔位、按键的造型弧度、表盘的刻度印刷层次、外壳的表面哑光质感都做了对应呈现，能够用于航电系统布局仿真、座舱人机工程验证、飞行模拟设备搭建等场景，结构设计上充分考虑了航空仪表的使用环境要求，壳体边角做了钝化处理，避免安装和维护过程中出现锐边划伤，整体结构紧凑，重量控制符合轻型航空器的载重要求。
