24mm齿轮电机碳纤维安装固定座结构

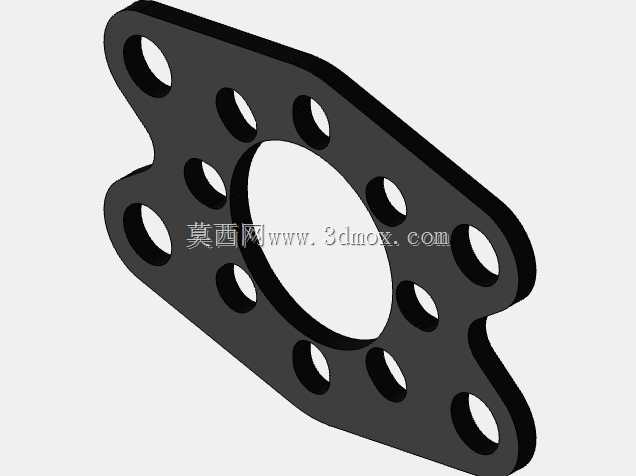

　　在小型竞技机器人、桌面级自动化执行机构、轻量化动力模组的搭建场景中，动力单元的安装固定结构往往直接决定整套传动系统的运行稳定性，尤其是24mm直径规格的微型齿轮减速电机，自身输出扭矩密度高、运行转速区间宽，若安装基座刚性不足、定位精度偏差，很容易出现输出轴径向跳动、齿轮啮合异响、长期运行后固定位松脱的问题。这款碳纤维材质的电机安装板，正是针对这类小尺寸齿轮电机的安装痛点设计，适配对应规格的Pro系列与Blitz Pro系列齿轮电机，也可兼容同安装孔位的Repeat Max M3攻丝面齿轮箱，为动力单元提供高刚性、低自重的安装支撑。

　　从实际使用场景来看，这类安装板大量应用在轻量化竞技机器人的动力舱布局中，比如小型对抗类机器人的行走驱动单元、投掷机构的动力输出端固定，这类场景对结构件自重极其敏感，每减少一克无效重量，都能为配重块、防护结构留出更多设计余量，同时安装位的角度精度直接影响动力输出的传动效率，45度旋转的孔位设计，刚好匹配这类机器人紧凑舱体内的动力布局角度，不需要额外加工转接件就能完成电机的斜向固定，减少装配环节的累计误差。在桌面自动化设备的小型输送模组、精密摆动执行机构中，这款安装板也能适配，碳纤维材质的抗振性能优于同等厚度的铝合金板材，能吸收齿轮电机高速运行时产生的高频微振动，避免振动传递到设备执行端影响作业精度。

　　从功能特性上看，安装板共设置8个安装槽位，而非传统的圆孔固定结构，这种槽位设计给安装调试留出了足够的微调空间，装配时可以根据齿轮啮合的实际间隙，小范围调整电机的轴向位置，待传动间隙调整到最优值后再锁紧固定螺丝，相比固定式圆孔，能大幅降低加工精度带来的装配公差影响。安装板上对应电机输出轴的过孔做了台阶避让设计，不会与电机前端的轴承端盖产生干涉，同时板上的固定孔位分别适配18毫米、19毫米两种孔圆规格的电机前端盖，覆盖了主流24mm齿轮电机的安装尺寸，不需要针对不同批次的电机重新做安装板的孔位适配。需要注意的是，这款安装板的固定螺纹规格适配M3螺丝，无法兼容M2螺纹的安装场景，选型时需要提前确认电机端的固定螺纹规格，避免出现孔位不匹配的问题。

　　设计思路上，这款安装板选用碳纤维作为基材，核心是平衡刚性与自重的需求，同等厚度下碳纤维板材的比强度远高于普通铝合金、冷轧钢板，2mm厚度的碳纤维板就能达到3mm厚铝合金板的抗弯折强度，自重却能降低40%以上，非常适合对自重有严格要求的移动类动力设备场景。安装板的外形轮廓做了切角避让处理，在安装到设备舱体内部时，不会与周边的走线槽、结构加强筋产生空间干涉，所有槽位的边缘都做了倒角处理，避免装配时刮伤电机的供电线材，也能减少应力集中导致的板材开裂问题。板上的45度旋转孔位布局，是经过多轮实装测试确定的角度，刚好匹配小型机器人轮组、摆动机构的常用安装角度，能让电机输出轴与传动轮、执行件的对接路径最短，减少不必要的传动转接环节，提升整套动力系统的传动效率。

　　从安装边界尺寸来看，这款安装板为正方形结构，边长刚好匹配24mm直径电机的外轮廓尺寸，不会过多占用舱体内的横向安装空间，安装槽的长度预留了2mm的微调行程，足够覆盖齿轮啮合间隙调整、皮带张紧度调整的位移需求。安装板的厚度控制在2mm，固定螺丝选用M3内六角螺丝时，螺丝头可以完全沉到板材表面以下，不会突出板面影响周边结构的安装。输出轴过孔的直径预留了足够的间隙，即使电机输出轴存在少量径向跳动，也不会与安装板发生摩擦剐蹭。安装板与电机前端盖的贴合面做了平面度处理，装配后电机前端盖与安装板完全贴合，不会出现倾斜导致的输出轴角度偏差，保证传动部件的同轴度要求。在实际装配时，只需要先将电机与安装板通过槽位初步固定，调整好电机位置后锁紧四颗固定螺丝，再将安装板整体固定到设备主结构上即可，不需要复杂的工装定位，能大幅缩短装配调试的时间。
