多接口组合式法兰连接管路接头

　　在流体输送系统的现场布设与设备配套环节，管路接头是决定管路连通可靠性、介质流向适配性的核心基础零件，本次呈现的多接口组合式法兰连接管路接头，主要面向中小通径的工业流体管路、小型液压回路、实验室气液输送管线等场景使用，可同时实现三个方向的管路连通需求，适配不同连接形式的外接管路，减少管路布设过程中额外转接件的使用，降低管路系统的泄漏点数量。

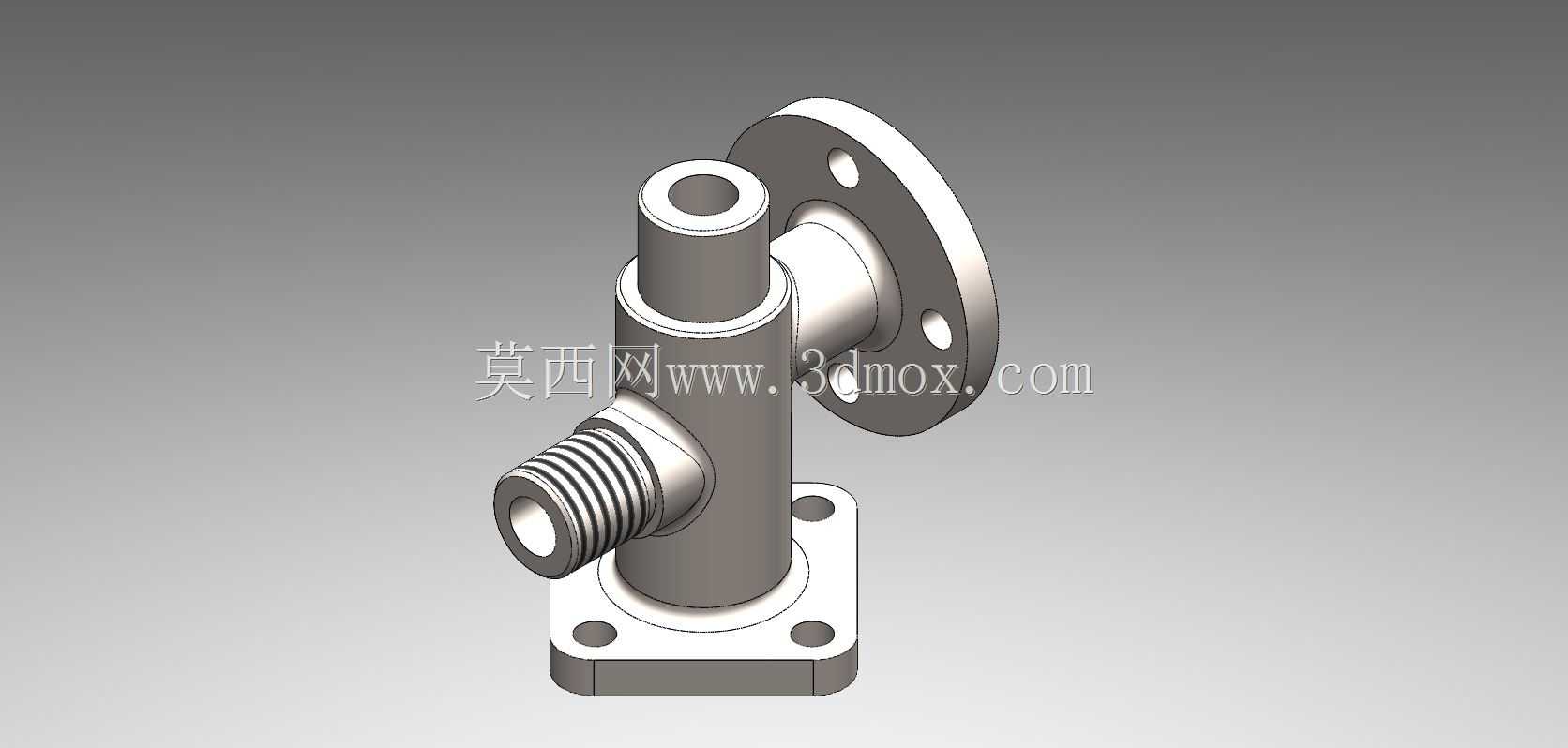

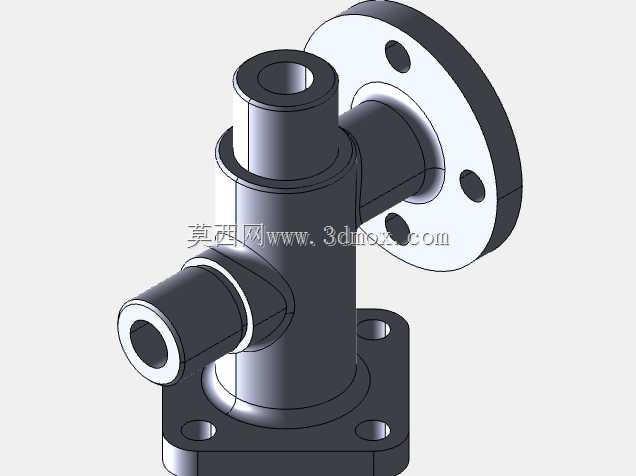

　　从实际功能特性来看，该接头采用一体成型的主体结构，主体为垂直布置的圆柱形通腔，作为介质流通的主通道，三个接口分别承担不同的连接功能：侧向外伸的接口加工有标准外螺纹，可直接拧入带内螺纹的软管接头、硬管端接件，无需额外配置转接法兰，适合小通径支路的快速连接；主体上部为光轴式直插接口，可适配快插接头、卡套式连接组件，多用于需要频繁拆装的测试回路、临时管线接驳场景；主体侧方的圆形法兰端带四个均布螺栓孔，可与对应规格的法兰盘通过螺栓紧固连接，配合密封垫片实现高密封等级的固定连接，适合压力等级稍高、长期固定布设的主路连接；主体底部为方形安装法兰，四个角位置预留沉头安装孔，可将整个接头直接固定在设备面板、安装基座或者阀块表面，实现接头的刚性定位，避免管路运行过程中接头受流体冲击产生位移。

　　设计过程中，首先根据目标应用场景的通径需求确定了主通道的内径尺寸，保证介质流通时的压损控制在合理区间，避免通径突变造成的局部湍流、振动问题。三个接口的位置布局经过空间干涉校验，侧向外螺纹接口的伸出长度、上部直插接口的高度、侧方法兰的外圆尺寸均经过匹配计算，确保各接口在连接外接管路、拧紧紧固件时不会出现操作空间不足的问题，比如侧方法兰的螺栓孔位置与底部方形安装法兰的边缘预留了足够的扳手操作空间，安装螺栓时无需使用特殊非标工具，普通开口扳手即可完成紧固作业。主体的壁厚根据常用工作压力等级做了等强度设计，在介质流通的转角位置做了圆弧过渡处理，既减少介质流动的阻力，也避免直角转角处的应力集中问题，提升接头长期承压运行的结构强度。底部方形安装法兰的沉头孔深度经过精确计算，紧固螺栓装入后螺栓头部不会高出法兰表面，保证接头安装后与安装基面完全贴合，不会出现安装倾斜导致的接口错位问题。

　　从安装边界来看，该接头安装时需要在安装基面上预留对应方形法兰尺寸的平整安装面，四个安装孔的位置度公差控制在合理范围内，保证安装时螺栓可顺利穿入。侧方法兰连接端需要预留法兰厚度加螺栓长度的轴向操作空间，外螺纹接口端需要预留足够的管路拧紧操作空间，上部直插接口需要预留接头插拔的垂直空间，避免周边其他零部件干涉管路拆装。各接口的密封形式根据连接方式做了适配设计，法兰端采用平面密封垫片，螺纹端可配合生料带、螺纹密封胶实现密封，直插端依靠卡套或者快插接头自带的密封件实现密封，可适配水、低压液压油、压缩空气等多种常见流体介质的输送需求。在实际设备配套中，这类多通组合接头常被用在小型液压站的阀块外接端口、实验设备的流体分配节点、小型水处理设备的管路转接位置，相比采用多个普通弯头、三通拼接的管路结构，一体结构的接头整体刚性更好，密封点位更少，长期运行的维护成本更低，也能有效缩减管路布设占用的空间，让设备内部的管路布局更加紧凑规整。建模过程中对各接口的配合尺寸做了严格的公差匹配，螺纹参数、法兰螺栓孔的中心距、安装孔的位置尺寸均符合对应行业的通用标准，可直接对接标准规格的外接管路配件，无需做二次尺寸修改，能够直接用于结构设计的装配干涉校验、管路走向模拟，也可作为生产加工的尺寸参考依据。
