土壤压实作业用板式压实支撑结构

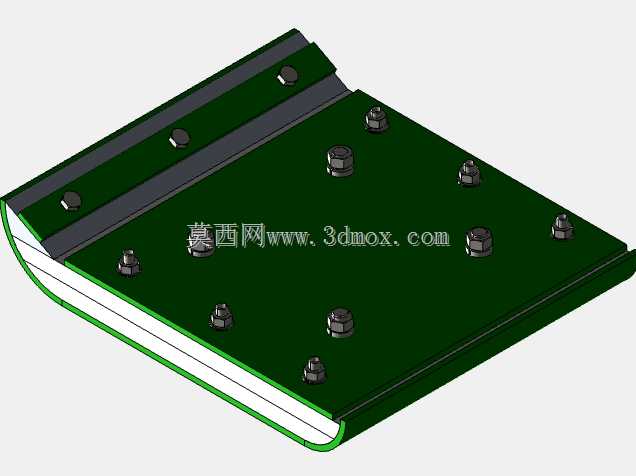

　　该结构件主要应用于小型手扶式土壤压实设备的作业端，是直接与待压实土壤接触的核心执行部件，在庭院铺装基层压实、小型管线回填土夯实、园林种植坪床整理这类狭小空间作业场景中，承担着将设备激振力均匀传递至作业面的核心作用，区别于大型压路设备的宽幅辊轮结构，这种板式结构能够贴合边角区域作业，不会出现辊轮压实常见的边缘漏压问题，在路缘石旁、建筑墙根这类狭窄作业面的施工中适配性更强。从功能设计上看，整个部件采用多层复合结构设计，底层接触作业面的边缘做了圆弧卷边处理，作业行进过程中不会出现啃土、卡滞的问题，即便在带有少量碎石的回填土层上作业，卷边结构也能顺利滑过凸起障碍，避免结构件受刚性冲击出现变形。

　　上层的安装基板通过多组六角紧固件与设备的激振单元连接，紧固件的排布经过受力优化，沿基板的受力传导路径均匀分布，能够将激振单元输出的高频振动力均匀分散到整个压实板面，避免局部应力集中导致的基板开裂、紧固件松脱问题，在长期高频振动工况下，这种多点对称的紧固布局能够有效降低单个螺栓的受力载荷，延长部件的维护周期。设计过程中优先考虑了作业时的受力特性，基板与侧边折边采用一体化折弯成型，没有额外的焊接接缝，从根源上避免了焊接部位在高频振动下出现疲劳开裂的风险，折边结构同时起到了加强筋的作用，在不额外增加板材厚度的前提下，大幅提升了整个板面的抗弯折刚度，即便在压实硬度较高的级配碎石基层时，板面也不会出现中部凹陷变形的问题。

　　多层结构中间的缓冲垫层采用夹装设计，不需要额外的粘接固定，通过周边的折边结构与紧固件的预紧力实现固定，能够过滤掉激振单元传递过来的高频杂振，既能够降低作业时的反向冲击力对设备主机的损伤，也能避免作业过程中板面与垫层之间出现相对滑移导致的异响、磨损问题。从安装边界来看，该结构件的安装孔位采用标准化间距设计，能够适配多数小型手扶压实设备的激振单元输出法兰，不需要对主机结构做额外改装即可直接替换安装；整体板面的作业宽度控制在单人操作可控的范围内，作业时的下压力传导方向与板面垂直，操作人员只需要控制行进方向即可，不需要额外施加过大的下压力，能够降低长时间作业的劳动强度。

　　侧边的折边高度经过反复验证，既能够保证结构刚度，又不会在作业深度较大时剐蹭两侧未压实的土壤，避免出现作业面两侧土壤塌陷的问题。所有外露的紧固件端头都做了沉台处理，不会突出于基板表面，在安装、搬运过程中不会出现剐蹭问题，同时也避免了紧固件长期与土壤摩擦导致的锈蚀、拆卸困难问题。整个结构没有复杂的异形曲面，所有折弯角度均为常规加工角度，普通钣金加工车间即可完成生产，不需要开模定制，加工成本低，后期维护时如果出现板面磨损，只需要更换底层的接触板即可，不需要更换整个结构件，能够有效降低设备的使用维护成本。在实际作业测试中，该结构的压实均匀度优于同尺寸的传统平板夯结构，尤其是在靠近构筑物的边角区域，压实度能够达到和中部区域一致的标准，不会出现边角区域压实度不足导致的后期铺装层沉降问题，同时卷边设计让设备的行进阻力降低了近三成，单人连续作业的疲劳度明显下降。
