Airpatrol空中巡逻智能控制设备外观造型

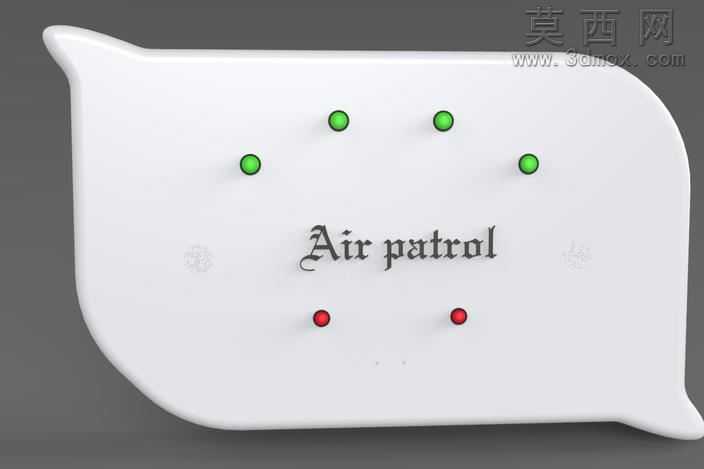

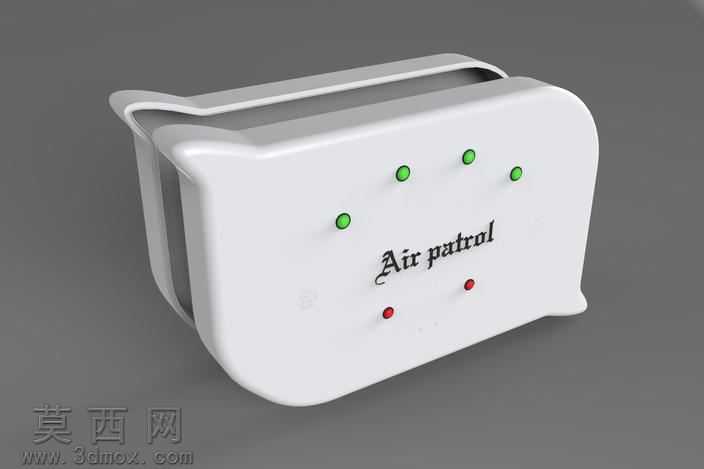

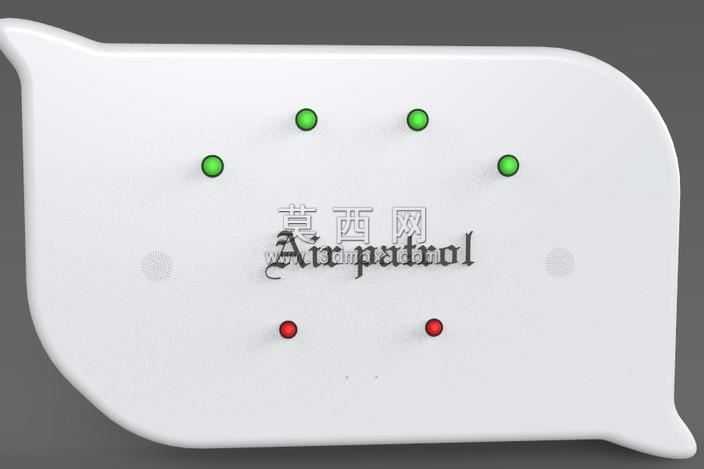

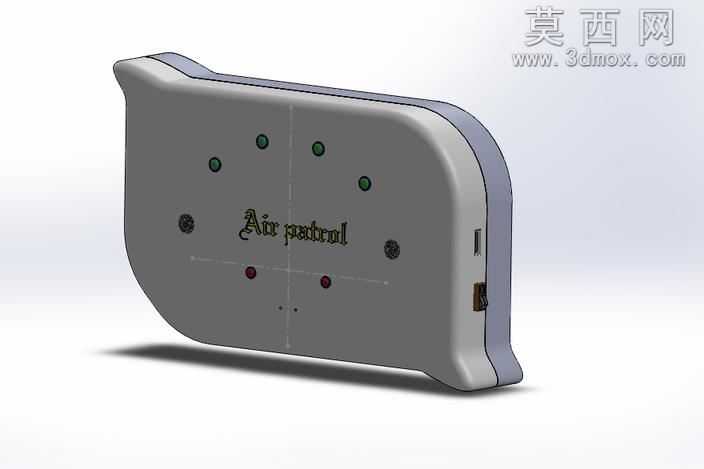

本作品为Airpatrol空中巡逻智能控制设备的三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制主体壳体的圆角矩形基础轮廓，通过拉伸、倒圆角、抽壳命令构建出一体化的圆润外壳主体，壳体边缘做了大弧度R角过渡处理，避免尖锐棱角带来的生硬感，同时在壳体背部设计了内凹的壁挂挂装槽结构，可直接适配墙面挂装的安装需求，无需额外加装固定支架。正面面板区域首先完成品牌标识的浮雕建模，将Airpatrol字样做轻微凸起处理，还原实体产品的丝印浮雕质感，随后排布指示灯安装孔位，上方四枚绿色状态指示灯、下方两枚红色告警指示灯的孔位严格按照对称布局定位，孔位边缘做微小倒角处理，避免注塑生产时出现毛边缺陷。渲染阶段采用Keyshot完成材质与场景搭建，主体外壳选用哑光白色ABS塑料材质，调整材质粗糙度参数模拟真实消费电子外壳的细腻磨砂质感，指示灯部分分别赋予半透明翠绿、正红PC材质，添加微弱自发光效果模拟设备通电后的指示灯亮灯状态，背景选用中性深灰色哑光平面作为衬托，搭配柔和的侧上方主光源与底部补光，弱化生硬阴影，突出壳体的曲面过渡细节与整体圆润的造型特征。设计思路上围绕家用智能空气管控设备的使用场景，摒弃传统工业控制器冰冷生硬的方正造型，采用对话气泡式的趣味轮廓造型，弱化设备的工业感，让产品能够更好融入家居环境，指示灯采用红绿分色设计，可直观反馈设备运行状态与告警信息，无需复杂操作即可快速识别设备工作情况，整体结构设计兼顾注塑生产的工艺可行性，所有壳体壁厚保持均匀，避免出现壁厚差异导致的注塑缩痕问题，挂装结构隐藏于背部，保证正面外观的完整性与整洁度。
