条耕中耕机农用耕作作业设备结构

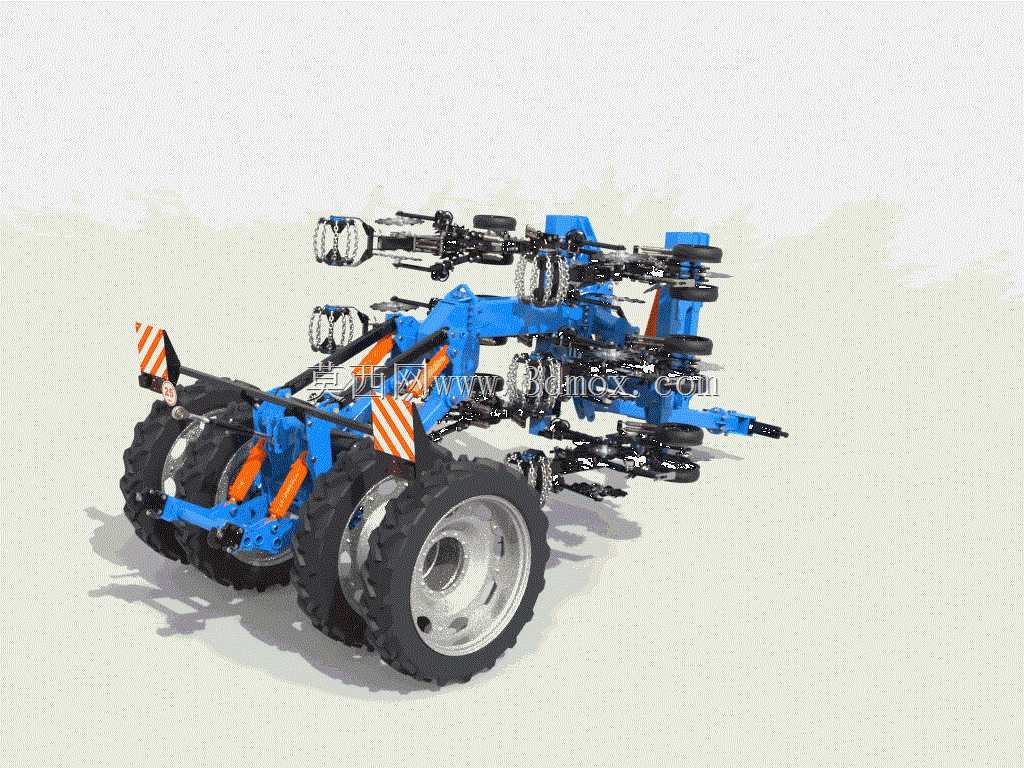

　　这款条耕中耕机主要适配大马力轮式拖拉机后悬挂挂载，针对东北、华北等旱作农业区的条播作物苗期管理、播前条带整理场景设计，可在玉米、大豆、棉花等宽行距作物的种植行带完成精准作业，避免传统全幅耕作对土壤结构的过度破坏，同时减少动力消耗与作业成本。设备整体采用框架式焊接结构，主横梁采用高强度矩形钢管焊接成型，所有挂载点均做加厚补强处理，可承受作业过程中土壤阻力带来的交变载荷，避免长期作业出现结构变形、焊缝开裂等问题。

　　从结构布局来看，设备采用对称式多单元排布，可根据拖拉机马力、作物行距灵活调整作业单元数量与间距，单组作业单元对应一条作物种植带，作业幅宽可覆盖3-6条种植行，适配国内主流的50-120马力段拖拉机后三点悬挂安装尺寸，悬挂挂接点尺寸符合农用拖拉机后悬挂的通用接口标准，上拉杆、下拉杆的连接销孔位置预留足够调节余量，可根据作业深度需求调整整机挂接角度，无需额外改装即可完成挂载。

　　设备的核心作业功能集成在单组作业单元内，最前端设置残茬切割部件，采用圆盘切刀结构，可将地表的作物秸秆、残茬提前切断，避免后续耕作部件被秸秆缠绕堵塞；切刀后方对应设置松土铲部件，松土铲采用耐磨合金钢材质，铲尖做淬火硬化处理，可深入土层下350毫米位置完成条带土壤的松耕作业，松土范围严格控制在作物种植行带宽度内，不扰动行间的土壤结构，起到保墒固土的作用；松土部件后方设置施肥导料结构，可将矿物肥料精准输送到松耕后的土层内，施肥深度可通过调节导料管的伸出长度控制，避免肥料过浅造成挥发流失，或是过深导致作物根系无法有效吸收；施肥单元后方设置成型导流板，可将松耕后的土壤整理成规整的条带田埂形态，同时将土块挤压破碎，避免大尺寸土块覆盖作物种床影响出苗；最后端设置碎土整平部件，可将表层的细碎土壤整理成平整的条带浮层，为作物生长创造疏松透气、水肥充足的根际环境。

　　行走支撑轮采用大尺寸农用橡胶轮胎，轮胎花纹选用深人字纹农用胎，可在松软耕地表面提供足够的附着力，同时支撑轮的高度可通过螺纹调节机构调整，以此精准控制整机的作业深度，避免作业深度波动影响耕作效果。设备的所有转动部件均设置密封式轴承座，可阻挡田间的泥土、灰尘进入轴承内部，延长部件的维护周期；外露的液压管路、调节螺杆均设置防尘护套，避免田间泥沙磨损部件配合面。在实际作业过程中，该设备可一次完成残茬切割、根系清理、深松施肥、田埂成型、碎土整平五项作业工序，相比传统的分步作业模式，可减少拖拉机进地次数，降低对土壤的压实影响，同时大幅提升作业效率，单台设备每小时可作业8-12亩，作业后的条带土壤孔隙度符合旱作作物的生长需求，肥料利用率可提升20%以上，非常适合规模化种植的家庭农场、农业合作社使用。从三维建模的角度来看，该模型完整还原了设备的所有结构细节，包括各个作业部件的相对位置、连接方式、调节机构的运动行程，可直接用于农机改装设计、作业仿真模拟、产品展示演示等场景，建模过程中对焊接结构的补强位置、易磨损部件的材质区分都做了清晰的结构表达，方便结构设计人员参考优化。
