双路75瓦灯具镇流器三维结构设计

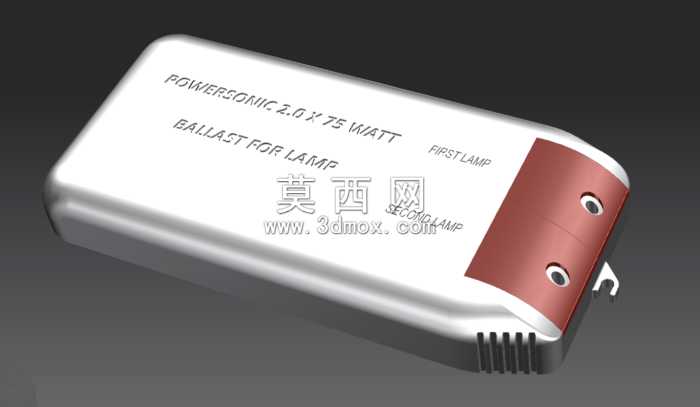

本作品为双路75瓦灯具配套镇流器的三维数字化设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先依据灯具镇流器的实际功能需求与安装尺寸规范，确定整体长方体带圆角的壳体基础轮廓，对壳体边缘做R角过渡处理，既符合工业产品的安全设计要求，也还原了量产产品的注塑成型工艺特征。建模过程中对产品细节做了精细化还原：壳体一端的红棕色接线端区域，精准复刻了两个圆形接线孔位的位置、孔径与深度，同时还原了接线端旁的安装挂耳结构，挂耳处的卡扣缺口做了公差适配设计，可匹配常规照明灯具的安装卡位；壳体侧面的散热格栅采用阵列特征完成建模，每一条格栅的宽度、间距、深度都参考实际镇流器的散热需求设置，保证结构还原度的同时也符合产品的散热功能逻辑。材质与渲染阶段，针对产品不同部件做了差异化材质赋予：主体白色壳体采用哑光ABS工程塑料材质，调整材质的粗糙度、反射率参数还原塑料外壳的细腻磨砂质感；接线端的红棕色区域采用阻燃PC塑料材质，适当提升材质的光泽度以区分不同壳体部件的材质差异；接线孔内部做深色哑光材质处理，模拟金属接线端子的视觉效果；壳体表面的印刷标识采用凹凸贴图加印刷纹理的方式实现，还原产品表面丝印标识的真实质感，渲染时采用三点布光方案，主光源模拟室内柔光环境打亮产品主体轮廓，辅光源补全暗部细节避免结构死黑，轮廓光勾勒产品边缘提升立体感，最终渲染效果清晰展现产品的外观特征与结构细节。设计思路上围绕镇流器的实用属性展开，整体结构紧凑规整，在有限的壳体空间内预留了内部电子元件的安装腔体，壳体的合模线、卡扣结构都做了隐藏式设计，兼顾外观完整性与生产装配的可行性，所有外部结构都匹配实际安装场景的使用需求，可作为灯具配件设计、电子电气产品结构设计的参考素材，也可用于照明产品展示、安装教学等场景的可视化素材使用。
