贴片式COB公民LED照明光源三维设计

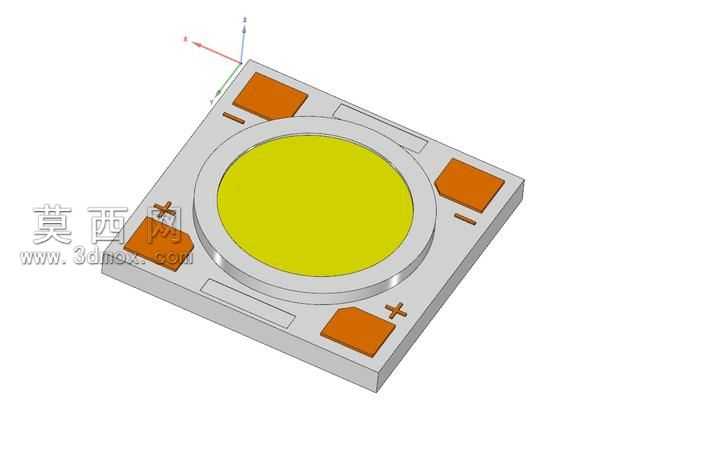

本模型为贴片式COB结构LED照明光源，建模过程以实际量产的民用LED封装器件为原型开展，首先在三维建模环境中搭建方形陶瓷基板的基础轮廓，精准还原基板边缘的定位切角与厚度参数，确保模型可直接匹配通用SMD封装的焊盘布局。建模时优先处理基板表面的结构分区：中心区域预留圆形发光面安装位，通过拉伸凸台构建围坝结构，围坝高度严格参照实际封装的胶层厚度设定，保证发光区的出光角度符合民用照明的配光要求。基板四角分布的橙色焊盘区域，建模时逐一还原正负极标识的凸起符号，焊盘的尺寸、间距均按照表面贴装工艺的标准公差设置，可直接用于后续SMT贴装模拟验证。中心发光区域采用分层建模逻辑，底层为固晶区平面，中层覆盖荧光胶层的圆形实体，表层添加透镜弧度的微凸结构，还原COB光源的出光面形态。材质渲染阶段，基板部分赋予高导热陶瓷材质，调整漫反射参数匹配氧化铝陶瓷的亚光白质感；焊盘区域赋予沉金铜材材质，添加轻微的金属粗糙度模拟真实焊盘的氧化质感；中心发光区的荧光胶层设置半透明硅胶材质，添加暖黄色自发光属性，调整透光率与散射参数，还原LED点亮时的均匀出光效果；正负极标识采用与焊盘同色系但饱和度更高的橙色材质，强化标识的辨识度。结构设计上充分考虑民用LED光源的散热需求，模型还原了基板底部的散热焊盘区域，可直接对接热仿真分析流程，验证器件工作时的热量传导路径。整体建模过程严格遵循电子封装器件的尺寸规范，所有倒角、圆角参数均匹配实际生产的加工工艺，避免出现无法开模的尖锐结构，模型可直接用于照明产品的结构堆叠设计、PCB Layout配合验证以及产品宣传渲染图制作，能够帮助设计人员快速完成灯具内部的光源布局适配，缩短民用LED照明产品的开发周期。
