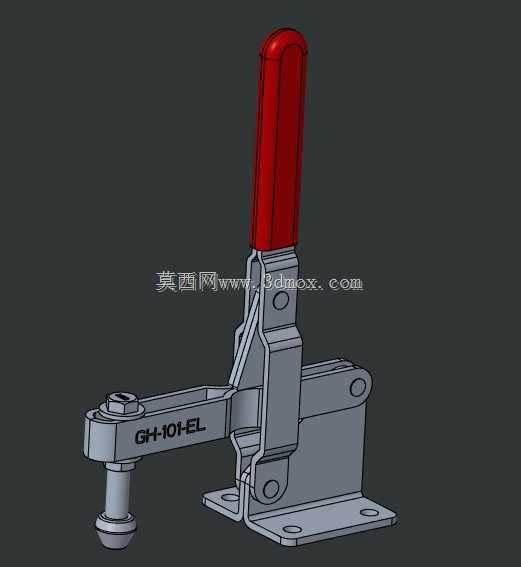

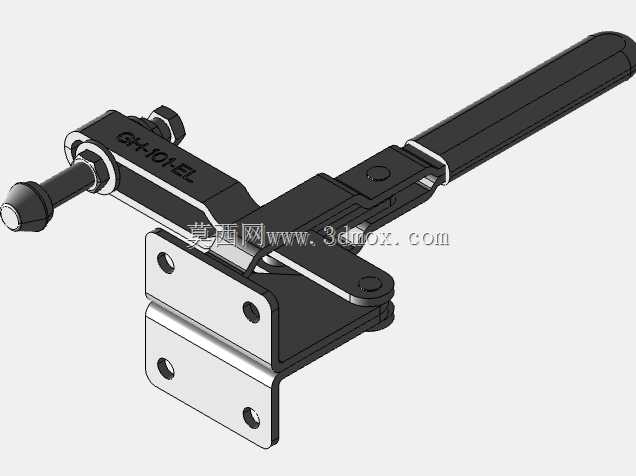

GH-101-EL立式快速压紧肘节夹钳结构

　　在工装夹具设计、非标自动化生产线搭建、小型工件焊接定位、PCB板测试治具、电子元器件组装工位中，这类立式肘节夹的应用覆盖了绝大多数需要快速压紧、频繁拆装工件的作业场景，相比螺栓压紧、气缸压紧方案，它不需要外接动力源，纯机械结构的可靠性让它在无气源、无电力的手工工位也能稳定工作，操作工人只需要扳动红色手柄就能完成压紧与释放动作，单步操作耗时不超过1秒，能大幅降低工位辅助作业时间，提升批量加工的节拍效率。

　　从结构功能来看，这款GH-101-EL型号的夹钳利用了连杆机构的死点自锁原理，当手柄扳动到压紧位置时，连杆传动结构会越过力学死点，此时哪怕压紧端受到工件向上的反作用力，机构也不会自行松脱，自锁状态下的夹持力能稳定保持，不会因为加工过程中的振动、工件受力形变出现松脱打滑的问题。夹钳的压头采用可调节的螺杆结构，螺杆端部带有橡胶压头，既可以根据不同厚度的工件调整压紧行程，也能避免刚性压头刮伤工件表面，对于表面要求较高的铝件、塑料件、印刷电路板这类工件，能有效减少装夹造成的外观损伤。

　　设计这款夹钳的三维结构时，首先要保证各铰接点的转动间隙控制在合理范围，间隙过大会导致压紧状态下夹钳存在旷量，加工时工件出现位移影响精度，间隙过小则会导致手柄扳动阻力过大，操作手感生涩。底座采用法兰式安装结构，四个安装孔的位置做了沉头设计，安装时可以使用内六角螺栓从上方穿入固定在工装板上，沉头结构能保证螺栓头部不突出底座表面，不会和工件、操作手柄产生运动干涉。手柄部分包裹的红色绝缘套一方面是增加操作时的摩擦力，避免手上沾有油污时扳动手柄打滑，另一方面也能在焊接工位、带电测试工位起到基础的绝缘防护作用，降低操作人员触电的风险。

　　从安装边界尺寸来看，这款夹钳处于压紧状态时，整体高度控制在180mm以内，底座的安装孔距为42mm×28mm，横向伸出的压臂长度为75mm，压紧端的最大开口行程为35mm，在设计配套工装时，只要保证安装平面的平面度误差不超过0.1mm，安装位置周围预留出20mm的手柄扳动空间，就能保证夹钳的正常动作，不会和周围的定位块、送料机构产生运动干涉。夹钳的所有铰接销轴都做了淬火处理，表面硬度达到HRC45以上，长期反复扳动也不会出现销轴磨损、机构变形的问题，正常工况下的使用寿命能达到万次以上的开合循环，不需要频繁更换易损件。

　　在实际选型应用时，这类立式肘节夹常被用在电子变压器的引脚焊接工装、小型五金件的钻孔定位工装、线束压接的固定工位、亚克力板材的粘接定位治具中，相比卧式夹钳，立式结构的手柄操作方向是垂直上下扳动，更适合操作空间在工装上方的工位，不会占用工装侧面的操作空间，对于排布密集的多工位工装板，立式夹钳可以并排紧密安装，相邻夹钳之间的间距只要控制在50mm以上，就不会出现手柄扳动时互相干涉的问题。夹钳的主体结构采用镀锌钢板冲压成型，表面的镀锌层能起到基础的防锈作用，在普通车间环境下长期使用不会出现锈蚀卡滞的问题，如果是在潮湿、有腐蚀性气体的作业环境，也可以选择不锈钢材质的同规格型号，适配不同的作业环境需求。

　　建模过程中需要重点关注连杆机构的运动仿真，要验证手柄从开启状态扳动到压紧状态的全过程中，各零件之间不存在运动干涉，压头的运动轨迹是垂直向下的直线运动，不会在压紧过程中出现横向位移搓动工件的问题，同时要校核死点位置的机构受力，保证自锁状态下连杆的受力方向在机构的自锁角度范围内，避免出现机构回弹、压紧力不足的问题。压头的调节螺杆采用细牙螺纹设计，调节时的精度更高，能精准控制压紧行程，适配不同厚度的工件装夹需求，螺杆上还带有锁紧螺母，调整好压头高度后可以将螺母锁紧，避免长期使用后螺杆松动导致压紧位置偏移。
