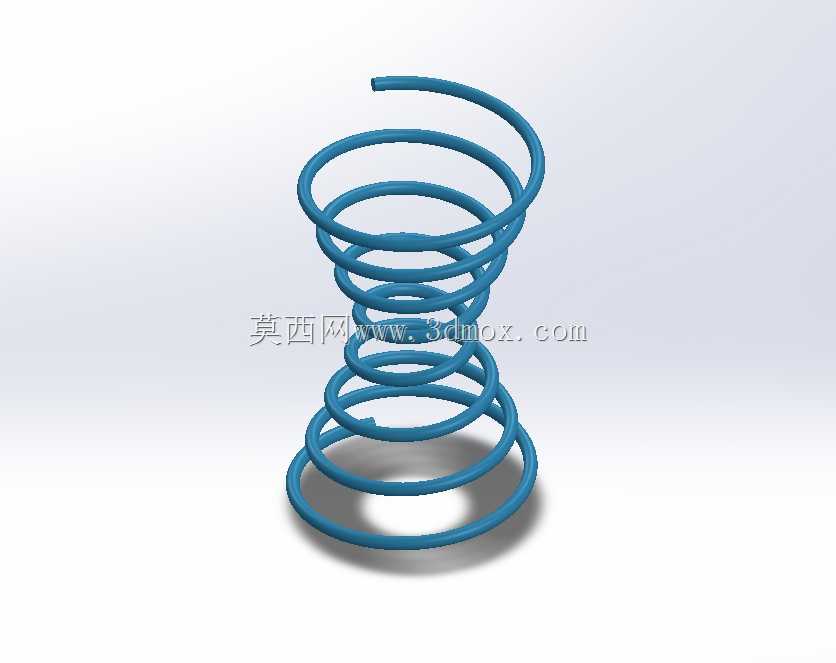

电源变压器用中凹锥形螺旋弹簧结构

　　在中小功率工频电源变压器的结构设计中，弹性压紧元件的选型直接关系到铁芯叠片的压紧可靠性、绕组抗振性能以及长期运行的噪音水平，这类两端大、中间收窄的中凹锥形弹簧，正是针对变压器立式安装场景下的压紧需求设计的专用弹性元件。不同于常规圆柱螺旋弹簧受压后易出现侧向屈曲、相邻圈易卡滞的问题，这种锥形结构的弹簧在受压过程中，各圈簧丝会按照从大端到小端的顺序逐步贴合，刚度呈现非线性递增的特性，刚好匹配变压器铁芯叠片的压紧需求：初始安装阶段刚度较低，允许作业人员用常规工装轻松完成预压锁紧，避免压伤绕组外层绝缘；当运行过程中因温度循环出现绝缘件收缩、叠片蠕变时，弹簧刚度随压缩量增大逐步提升，能持续提供稳定的压紧力，不会出现圆柱弹簧因压缩量变化导致压紧力骤降、铁芯叠片松动产生工频噪音的问题。

　　从实际安装边界来看，该弹簧两端大直径圈的尺寸适配变压器铁芯夹件的常规安装沉台，无需额外定制异形压座即可直接定位，中间收窄的结构刚好避开绕组引出线的走线空间，不会出现弹簧剐蹭引线绝缘层的隐患，4mm线径的簧丝采用弹簧钢冷卷成型后经淬火回火处理，表面做氧化防锈处理，能适配变压器内部最高120℃的长期工作温度，不会出现高温下弹力过早衰减的问题。在设计建模过程中，需要重点控制螺旋升角的均匀过渡，两端支撑圈要做并圈磨平处理，保证弹簧受压时两端面与夹件、压铁的接触面完全贴合，避免出现偏载导致弹簧侧向滑移；中间收窄段的螺距要略大于两端段，保证大压缩量下各圈依次贴合时不会出现圈间冲击，同时要校核弹簧并紧时的总高度，确保变压器长期运行绝缘件收缩到极限位置时，弹簧不会被压并失效，预留至少10%的压缩余量。

　　这类弹簧除了用于电源变压器铁芯压紧外，也可用于小型电气柜的门体缓冲、低压电器触点的压紧复位，在选型替换时需要注意，不能直接用等刚度圆柱弹簧替换该款锥形弹簧，否则要么预压阶段压力过大压裂绝缘骨架，要么长期运行后压力不足导致铁芯松动；建模时螺旋线的轨迹要采用变直径扫描方式，中间段的直径过渡要平滑，不能出现直径突变导致的应力集中，簧丝截面与螺旋线要保持垂直，避免生成的模型出现扭转畸变，影响后续有限元应力分析的准确性。实际装配时，弹簧两端不需要加装额外的垫圈，大端圈的接触面积已经足够分散压紧力，不会在夹件表面压出凹痕，安装时要保证弹簧的中心轴线与铁芯柱的中心轴线重合，偏差控制在1mm以内，避免偏载导致弹簧受力不均出现永久变形。在抗振性能方面，这种锥形结构的固有频率比同参数圆柱弹簧低30%左右，能更好地适配变压器运行时的100Hz工频振动频率，避免出现共振导致的弹簧疲劳断裂，在运输过程中也能更好地吸收颠簸冲击，保护绕组端部绝缘不受损伤。
