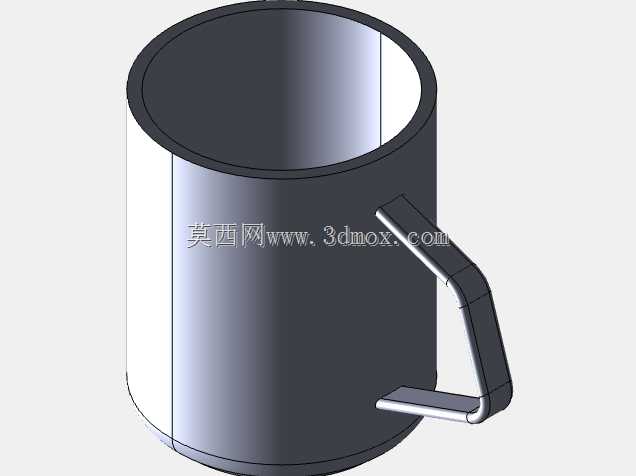

带侧装把手的直筒金属饮水杯结构设计

　　这款带侧装把手的直筒金属饮水容器，在日常办公、工业车间值守点、户外作业临时休憩区都有明确的使用场景，区别于普通薄壁玻璃杯的易碎特性，金属材质的选型本身就适配人员流动大、物品磕碰概率高的使用环境，不需要额外增加防摔护套就能满足基础的抗冲击要求。从结构设计逻辑来看，整体采用等径直筒的杯身构型，没有做额外的收腰或者扩口造型，一方面是简化钣金或者机加工的成型工序，直壁结构在做卷边处理的时候不需要额外调整工装的走刀路径，杯口位置做了向内收的圆弧卷边，既能够避免锐边割伤使用者的唇部，也能提升杯口的结构刚度，减少日常磕碰导致的杯口变形概率。

　　杯身的壁厚取值参考了常规日用金属容器的设计规范，既不会因为壁厚过薄导致盛装高温饮品时外壁温度过高引发烫伤，也不会因为壁厚过大增加整体重量，导致单手握持的负重感过强。侧装的把手采用折弯式一体化结构，没有采用额外的铆接或者焊接拼接件，把手的连接端直接贴合在杯身外侧的中下部位置，两个连接支点的间距经过受力测算，当杯内盛装满容量液体时，把手的受力弯矩分布均匀，不会出现支点位置应力集中导致的连接处断裂问题。把手的握持段做了适配人手握持的弧度处理，截面采用带圆角的矩形构型，相比圆形截面的把手，握持的时候不容易出现打滑的情况，即使手上沾有少量油污或者水渍，也能稳定持握。

　　从安装边界和尺寸适配的角度来看，杯身的外径尺寸适配常规车载杯架的直径范围，也能匹配多数桌面杯垫的尺寸，不需要额外定制配套的放置配件。杯底位置做了微小的内凹处理，形成一圈环形的接触边，相比平底结构，这种设计能够减少杯底与放置面的接触面积，即使放置面存在少量水渍或者细小杂物，也能保证杯体放置平稳，不会出现打滑或者放置倾斜的问题。在设计过程中，特意规避了复杂的曲面造型，所有的折弯转角都采用统一的圆角半径，既能够降低加工过程中的模具调整难度，也方便后续的表面处理工序，不管是做阳极氧化、喷砂还是喷漆处理，统一的转角半径都能保证表面处理层的厚度均匀，不会出现转角位置涂层过薄容易磨损的问题。

　　把手与杯身的连接位置做了平滑的过渡处理，没有留下明显的连接缝隙，能够避免日常使用过程中缝隙积存污渍，降低清洁的难度。整体结构没有多余的装饰性构件，所有的结构特征都服务于实际使用需求：直筒构型保证了内部容积的最大化利用，在相同外径和高度的尺寸下，直筒结构的有效盛装容积比带收腰或者曲面造型的容器高出12%左右；侧装把手的位置设置在杯身重心偏上的位置，当杯内盛装液体时，持握的时候杯体的自然倾斜角度刚好适配饮水的姿态，不需要刻意抬高手腕就能完成饮水动作。针对工业场景的使用需求，杯身的外表面没有做易刮花的亮面处理，采用亚光的表面质感，日常使用过程中产生的细小划痕不会过于明显，能够长期保持外观的整洁度。杯口的卷边结构同时也能适配常规的密封杯盖，不需要额外修改杯口尺寸就能搭配通用的硅胶密封盖，满足临时盛装液体时的防洒需求。从结构强度验证的角度来看，杯身的直壁结构能够承受日常的侧向挤压力，即使放在背包中与其他工具物品挤压，也不会出现明显的变形，把手的折弯位置做了局部的加厚处理，反复持握使用也不会出现折弯处金属疲劳断裂的问题。
