十二点法兰面紧固螺栓结构设计

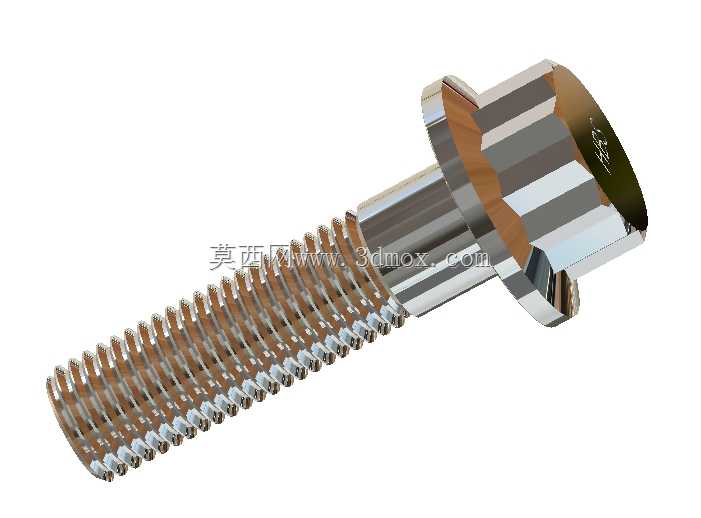

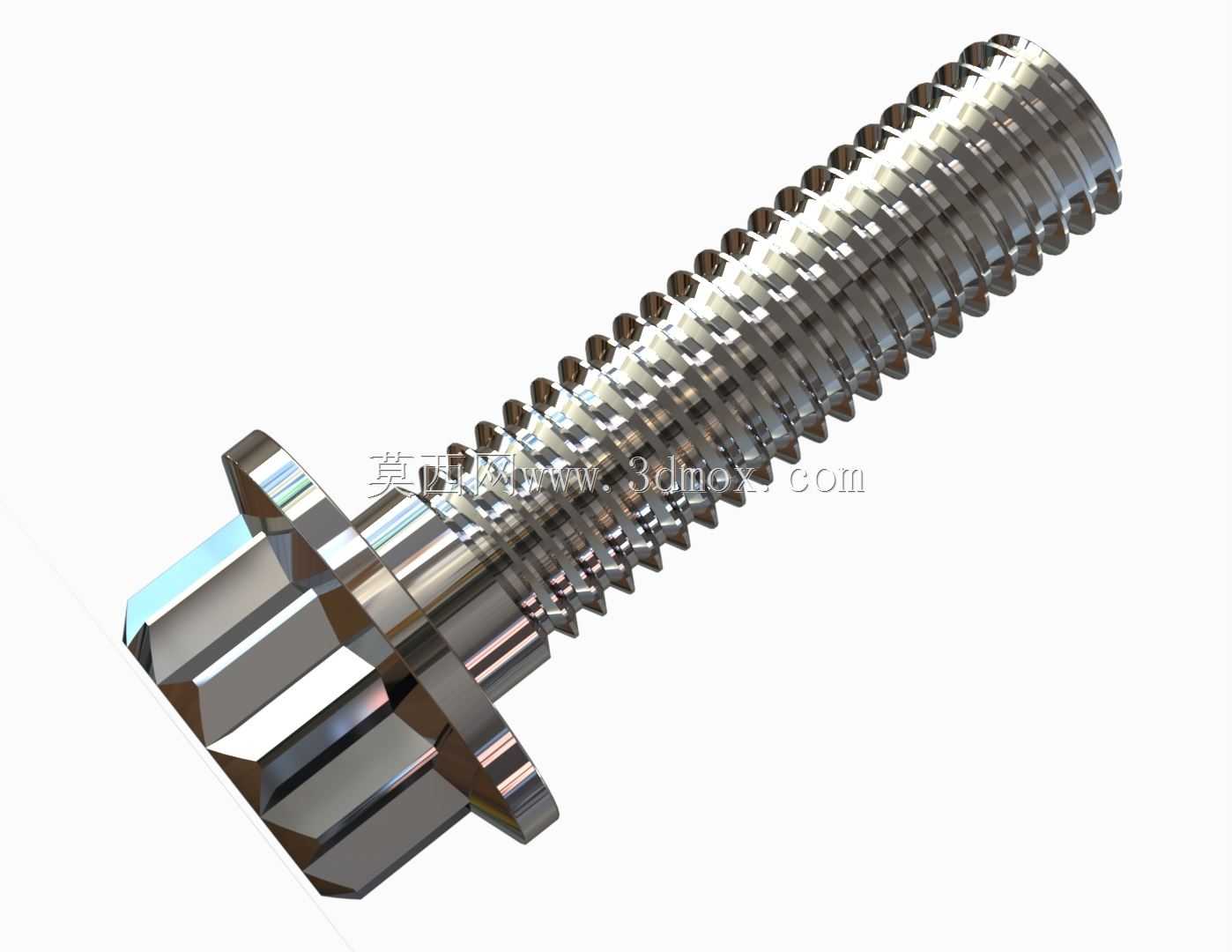

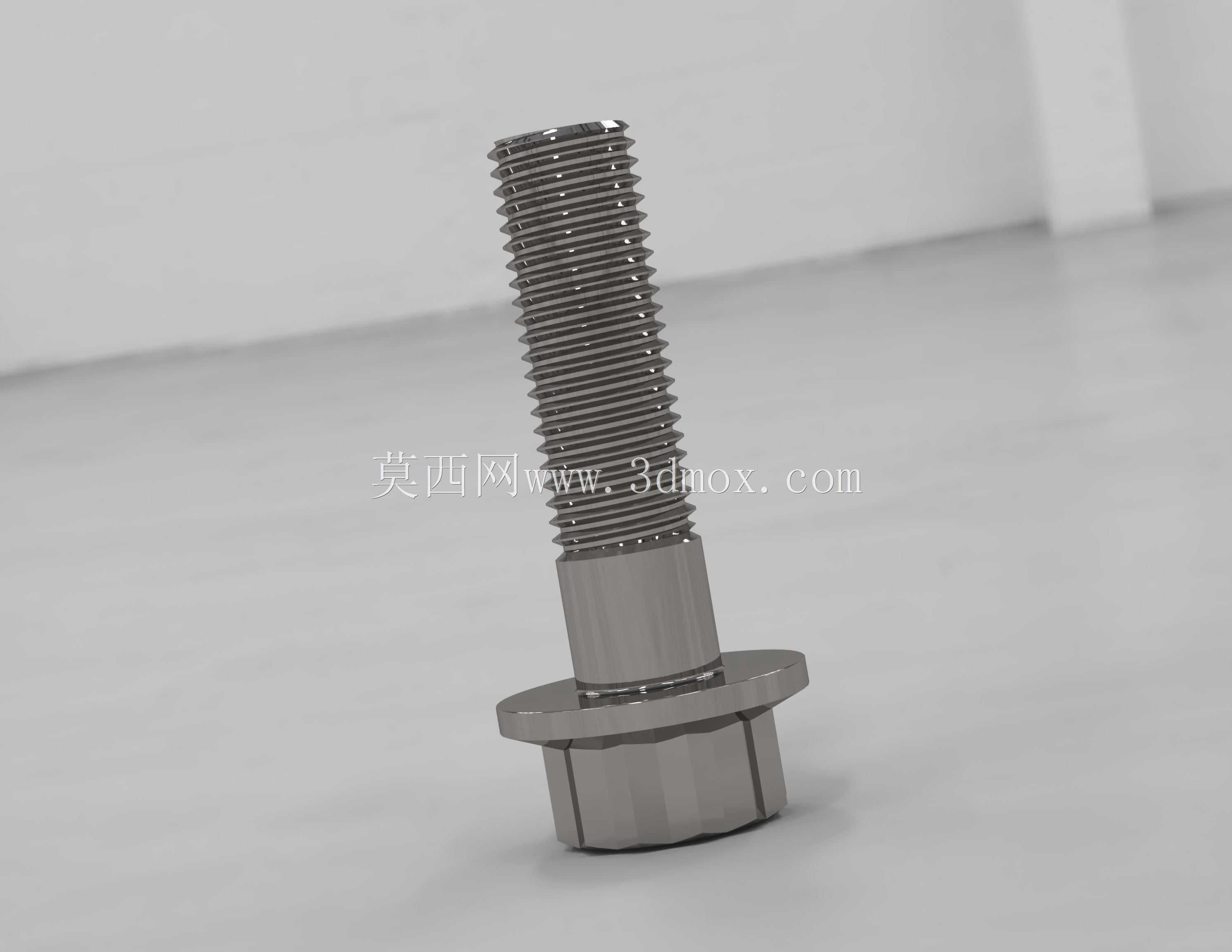

　　在汽车动力总成、赛车底盘连接、重型工程机械承载结构这类对防松性能、载荷分布均匀性要求极高的连接场景中，十二点法兰螺栓是应用频次极高的一类紧固件，区别于普通外六角螺栓，其头部结构的设计完全围绕高振动、高载荷工况的连接可靠性展开。从结构设计逻辑来看，这类螺栓头部的十二角驱动结构，并非为了外观差异化，而是考虑到设备装配时的操作空间限制——在狭窄的装配工位中，普通外六角螺栓需要扳手转过60度才能完成一次卡位，而十二角结构仅需30度即可实现扳手与螺栓头的啮合，在发动机缸盖周边、重型设备机架内侧这类操作空间受限的位置，能大幅降低装配难度，提升现场装配的效率，同时也方便后期运维时的拆卸作业，不会因为扳手转动角度不足出现无法拧动的问题。

　　头部下方集成的法兰盘结构，是这类螺栓核心的功能承载部分，一体化的法兰垫圈相当于在螺栓头与被连接件之间增加了一圈连续的承压面，相比普通螺栓搭配平垫圈的组合，一体化法兰不存在垫圈与螺栓头的相对滑动间隙，能将螺栓预紧产生的压应力更均匀地分散在更大的接触区域上，避免被连接件表面因为局部压应力过大出现凹陷、压溃的问题，尤其是在连接铝合金壳体、复合材料构件这类硬度相对较低的零件时，更大的承压面积能有效降低接触面的比压，保护被连接件的表面完整性。部分应用场景下的十二点法兰螺栓，法兰面下侧会设计细密的锯齿状防滑结构，这些锯齿的倾斜方向与螺栓拧紧的旋向相反，当螺栓受到振动载荷出现松动回转趋势时，锯齿会嵌入被连接件的表面，形成额外的机械锁止阻力，相比单纯依靠螺纹预紧力的防松方式，这种结构能在持续振动的工况下长期保持连接预紧力，不会因为长期交变载荷出现预紧力衰减，这也是这类螺栓被大量应用在赛车悬架、重型工程机械振动部件连接位置的核心原因。

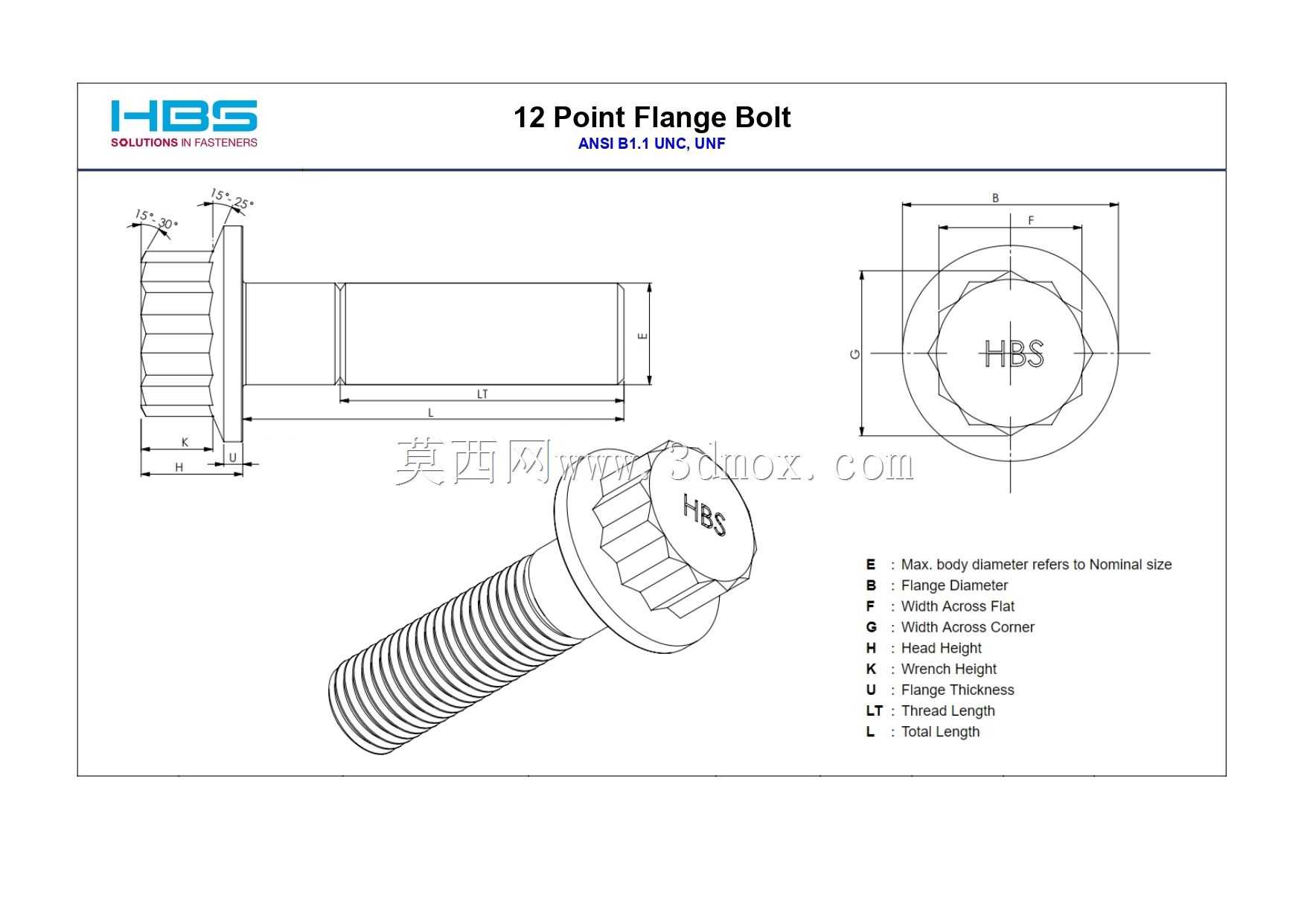

　　从安装边界的设计维度来看，这类螺栓的杆部螺纹精度、光杆段长度公差都需要匹配具体的连接孔位设计，螺纹段的长度需要保证拧紧后螺纹露出螺母2-3个螺距，既不会因为螺纹过长导致啮合段不足出现滑牙，也不会因为螺纹过短无法达到设计的拧入深度；法兰盘的外径尺寸需要大于被连接件的安装孔孔径1.5倍以上，保证承压面完全覆盖安装孔周边的区域，不会出现压接偏载的问题；头部十二角的对边尺寸需要匹配标准套筒的尺寸公差，保证套筒能完全套入螺栓头，不会因为尺寸偏差出现拧动时打滑、磨损螺栓头棱角的问题。

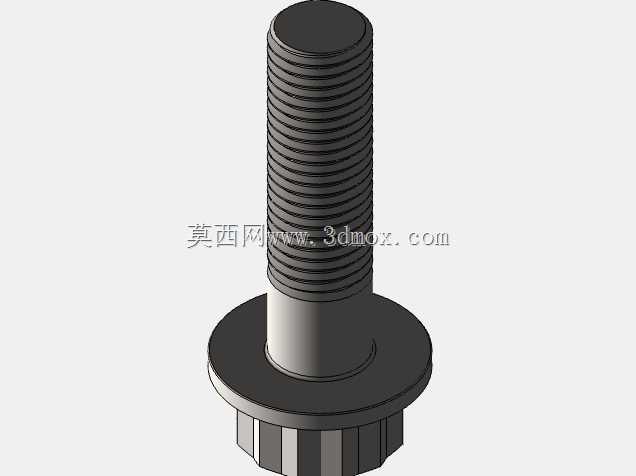

　　在实际选型应用中，需要根据连接场景的载荷等级匹配对应的螺栓材料与强度等级，静态载荷的结构连接可以选用常规的碳钢镀锌材质，而在高温、高腐蚀或者高交变载荷的场景下，则需要选用合金结构钢、不锈钢材质，同时匹配对应的表面处理工艺，满足不同工况下的防腐、强度要求。这类螺栓的建模过程需要重点关注头部十二角的成型角度、法兰面与杆部的过渡圆角，过渡圆角的尺寸不能过小，否则会在螺栓受拉时在头部与杆部的连接位置产生应力集中，大幅降低螺栓的疲劳强度，实际建模时需要按照紧固件标准的要求设置足够的圆角半径，模拟真实零件的工艺结构，避免出现应力集中导致的强度计算偏差。螺纹部分的建模需要还原真实的牙型角、螺距公差，保证虚拟装配时螺纹副的啮合状态与实际工况一致，为后续的有限元强度校核、装配干涉检查提供准确的模型基础。
