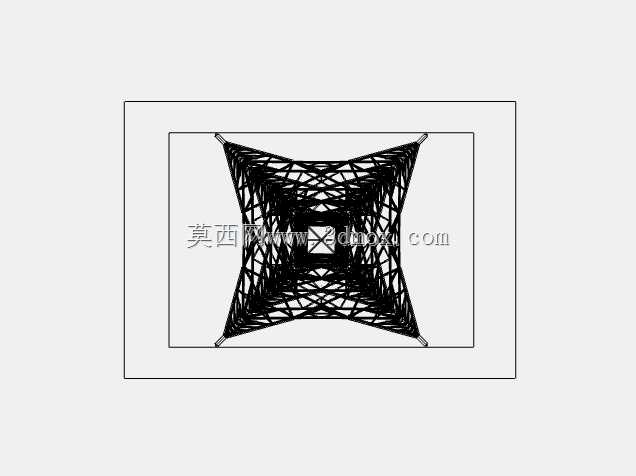

32米格构式输电通信塔结构设计

　　该塔架为32米高度格构式空间桁架结构，主要应用于平原、丘陵区域的高压输电线路架设、通信基站信号覆盖场景，可同时挂载多回路高压输电线缆与通信天线设备，适配城郊、乡镇区域的电力与通信基础设施建设需求，能够在常规风压、覆冰工况下保持结构稳定性，满足长期户外露天使用的强度要求。从结构设计逻辑来看，整体采用正方形截面空间桁架形式，底部根开尺寸适配常规混凝土独立基础的安装边界，四个塔脚预留与基础预埋件连接的法兰接口，可直接通过螺栓与现浇混凝土基础固定，无需额外现场焊接作业，降低现场施工的安装难度。

　　塔身主材采用等边角钢拼接，斜材与辅材通过节点板与主材螺栓连接，所有杆件的受力路径清晰，竖向荷载通过主材逐层传递至基础，水平风荷载通过斜材形成的桁架腹杆体系分解为杆件轴力，避免局部杆件出现过大弯矩，充分发挥钢结构型材的抗拉压性能优势。塔身沿高度方向设置多道横隔面，每道横隔面采用交叉斜杆与水平横杆组合的形式，增强塔身的抗扭刚度，避免在强风工况下出现截面畸变，同时横隔面位置可作为后期运维检修的临时操作平台，方便作业人员攀爬过程中临时停靠、更换挂载设备。塔身上部预留多层设备挂载支架接口，可根据实际使用需求安装不同规格的横担、天线抱杆，接口位置均做了节点加强处理，避免挂载设备后出现局部应力集中导致杆件变形。

　　从安装边界来看，整体结构采用分段模块化设计，每段塔段长度控制在常规运输车辆的载货尺寸范围内，现场安装时可通过螺栓逐段拼接，无需大型吊装设备长时间作业，适配山地、农田等大型设备难以进入的施工场景。结构计算过程中，已针对不同高度的风荷载梯度、不同覆冰厚度的附加荷载、线缆挂载的竖向拉力做了全工况组合验算，所有杆件的长细比、节点连接强度均满足钢结构设计规范要求，同时考虑了长期户外使用的腐蚀余量，杆件连接位置预留了防腐维护的操作空间，可在后期运维过程中快速完成防腐涂层补涂作业。塔身的爬梯设置于塔架内侧，与塔身杆件通过螺栓固定，爬梯步距符合高空作业的安全规范，同时可根据需求加装防坠安全装置，保障运维人员攀爬过程的安全。

　　塔头位置的结构尺寸经过优化，在满足输电线缆安全间距、通信天线信号无遮挡要求的前提下，尽可能减小上部结构的迎风面积，降低风荷载对整体结构的作用力，减少基础的受力荷载，降低基础施工的材料成本。整体结构的杆件排布经过优化，尽可能减少非标型材的使用，所有主材、斜材均采用市场通用的标准等边角钢规格，降低材料采购成本与后期备件更换的难度，节点板的形状统一化设计，减少加工过程中的切割、钻孔工序，提升工厂预制的生产效率。
