M16x70DIN标准外六角螺钉组

　　这套M16x70规格的螺钉组，公称直径16mm，螺杆有效长度70mm，螺纹段长度覆盖常规钢构件连接的叠层厚度需求，当被连接件总叠厚在30-50mm区间时，锁紧后螺杆露出螺母2-3扣螺纹，既满足螺纹连接的啮合长度要求，不会因为啮合牙数不足导致滑牙失效，也不会因为露出螺纹过长干涉周边管线或运动部件。从设计逻辑上看，外六角头的结构选型本身就是为了大扭矩锁紧场景服务，相比内六角螺钉，外六角的受力接触面积更大，锁紧时套筒与六角头的六个面完全贴合，应力分布更均匀，即使在有轻微锈蚀的运维场景下，也能通过敲击套筒产生冲击力松动螺钉，不会像内六角那样容易因为受力集中拧花内孔导致无法拆卸。在重型钢结构框架拼接、大型输变电设备柜体装配、工业减速机壳体合装这类对连接可靠性要求极高的作业场景里，M16规格的外六角螺钉是出场率极高的紧固元件，尤其是符合DIN标准的公制粗牙螺钉，因为螺纹公差带统一、六角头对边尺寸符合通用工装夹持要求，不管是用定扭矩电动扳手批量锁紧，还是后期运维用手动扳手拆检，都能适配市面上绝大多数标准套筒，不会出现因为头部尺寸偏差导致套筒打滑、刮花螺钉头棱角的问题。

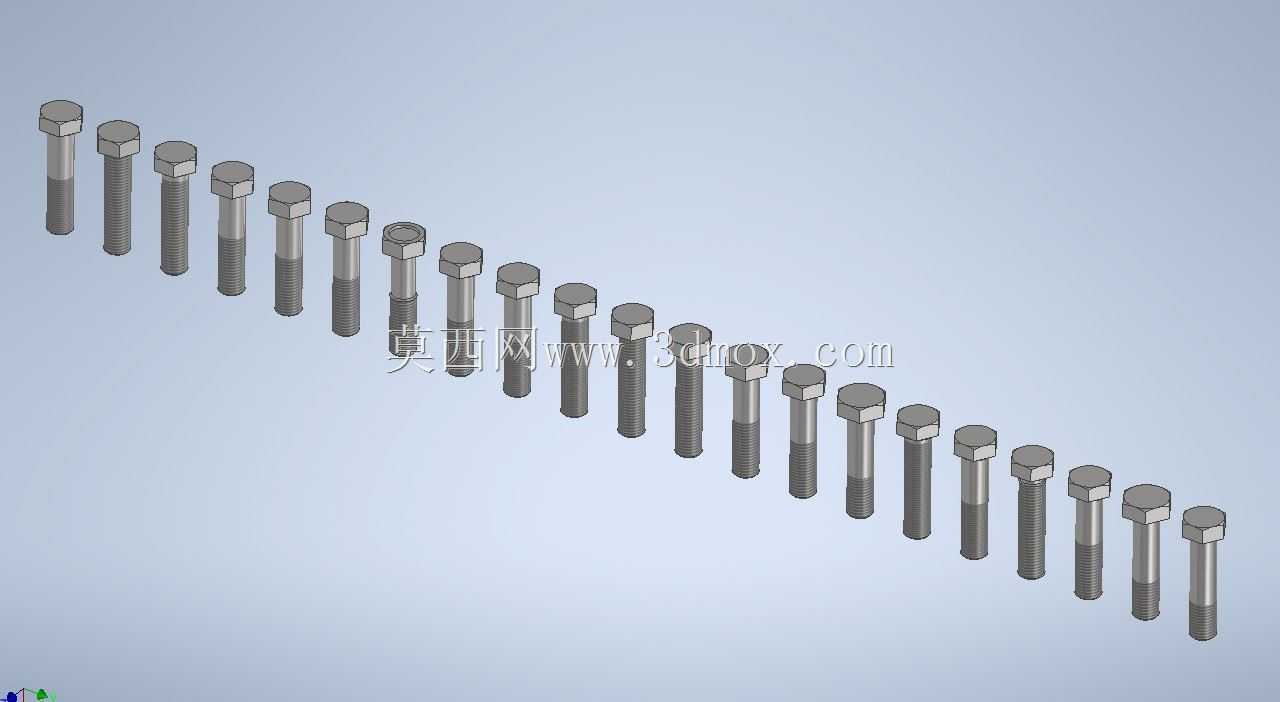

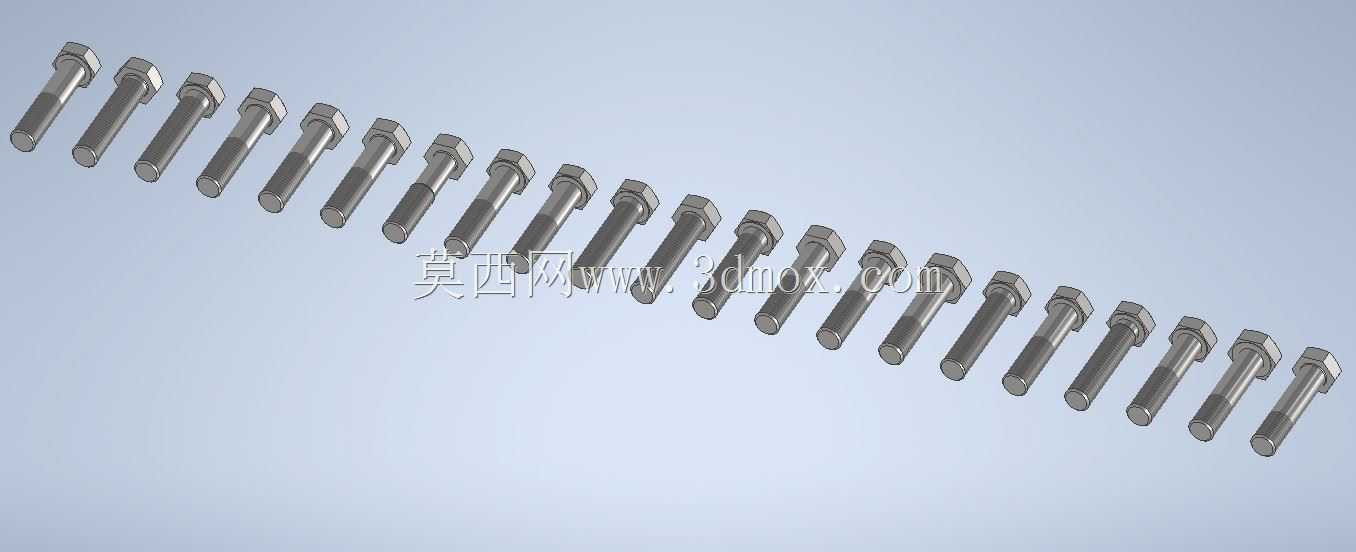

　　做三维建模的时候，特意还原了不同螺钉的细节差异，比如螺纹收尾处的退刀槽角度、六角头与螺杆衔接处的圆角过渡，这些细节在做虚拟装配干涉检查的时候尤为重要——很多新手建模容易忽略螺钉头下的圆角，导致装配仿真时出现面与面的过盈误报，实际生产里这个圆角是冷镦成型时的工艺圆角，既能减少冷镦时的应力集中避免螺钉头断裂，也能在装配时引导螺钉顺利穿入安装孔，不会因为直角棱边刮伤安装孔表面的防腐涂层。在实际安装边界上，这类螺钉配套的平垫外径一般在30mm左右，弹簧垫厚度4mm，所以设计安装孔位的时候，孔中心到构件侧壁的距离至少要留18mm以上，才能保证套筒有足够的操作空间，不会因为空间不足导致套筒无法完全套住六角头，出现偏载锁紧的问题。

　　另外，70mm的长度选型也适配多种常见连接场景：比如厚度10mm的钢结构连接板加20mm的设备安装脚，再加上平垫、弹簧垫、螺母的总厚度，螺杆剩余长度刚好符合机械设计手册里的螺纹露出要求；如果是用在带螺纹盲孔的铸件壳体上，拧入深度控制在20-24mm也就是1.25-1.5倍公称直径时，既能保证足够的连接强度，也不会因为拧入过深顶到盲孔底部导致锁不紧。做设备整体三维布局的时候，这类标准件的模型精度直接影响后续BOM表统计的准确性，准确还原螺钉的外形尺寸、头部大小、螺杆长度，能在设计阶段就排查出螺钉过长顶到内部线束、过短啮合不足的问题，减少后期打样时的改模次数。尤其是在做电源变压器这类带振动工况的设备装配时，螺钉的长度选择、锁紧力矩匹配都和模型里的安装空间直接相关，如果模型里的螺钉长度不准，很容易出现实际装配时螺钉顶到变压器内部绕组的问题，造成绝缘破损的安全隐患。这套螺钉模型的螺纹部分采用简化的修饰螺纹特征，既保证了视觉上的真实感，也不会因为全螺纹实体建模占用过多的装配体资源，在大型设备总装配时，轻量化的标准件模型能大幅提升软件的运行流畅度，不会因为几百个螺钉的细节特征导致装配体旋转卡顿。

　　另外，六角头的对边尺寸严格按照DIN标准的24mm来做，对应的标准套筒是24号公制套筒，在做装配工艺仿真的时候，可以直接调用标准工具模型模拟锁紧过程，验证工具操作空间是否足够，避免生产现场出现扳手伸不进去、无法锁紧的尴尬情况。从功能特性来说，这类DIN标准螺钉的抗拉强度、屈服强度都有统一的性能等级对应，模型里还原的外形尺寸可以作为选型时的直观参考，设计人员不需要反复查手册核对尺寸，直接把模型调入装配体就能验证空间适配性，大幅提升设计效率。
