多圆弧连接传动挂板结构设计方案

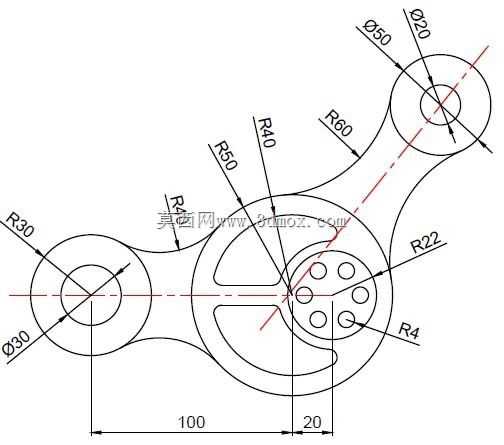

　　这类多圆弧平滑过渡的挂板类零件，常出现在中小型传动机构的动力传递链路里，多数时候承担着张紧轮、导向轮的安装载体功能，在轻工输送设备、小型机床进给机构、纺织机械的走线导杆固定场景中都能见到同结构逻辑的零件。从结构轮廓来看，整体采用三段圆弧外轮廓平滑相切的设计逻辑，左侧Φ30的内孔是核心的固定铰接点位，这个孔位一般会配套铜套或者滚动轴承，作为整个挂板绕固定轴摆动的旋转基准，孔位周边的环形加厚区域是为了降低铰接位置的接触应力，避免长期摆动出现孔位磨损失圆的问题。右上方的Φ20内孔是从动轮的安装位，两个孔位的中心连线是整个挂板的传力主线，周边Φ50的外圆轮廓是安装轮系后的避让边界，避免轮系转动时和周边的机架结构出现运动干涉。中间区域的大尺寸圆弧轮廓，R40、R50、R60的多段圆弧全部做相切约束，没有尖锐的转角，一方面是减少热处理过程中的应力集中点，避免零件淬火时出现转角开裂的问题，另一方面也能降低零件运行过程中的风阻，在高速摆动的工况下减少不必要的振动激励。中间主体区域分布的六个Φ4小孔，是辅助功能安装位，既可以用来固定限位挡片，也能穿装配重块调整整个挂板的质心位置，抵消摆动过程中的惯性力矩，让张紧力的输出更平稳。

　　零件下方标注的100mm尺寸是左侧铰接孔到中间安装端面的水平距离，20mm的尺寸是端面到中间区域安装孔的定位尺寸，这两个尺寸是安装时的核心定位基准，安装时需要保证这个端面和机架安装面的贴合度，平面度公差需要控制在0.05mm以内，避免挂板安装后出现偏斜，导致轮系的平行度超差，出现皮带跑偏、轴承偏磨的问题。设计这类零件的时候，首先要确定两个核心安装孔的中心距，这个尺寸是根据配套传动带的型号、需要的张紧行程来反推的，中心距过小会导致张紧调节量不足，中心距过大则会让挂板的悬臂过长，受力时的变形量超标。外轮廓的圆弧绘制需要严格遵循相切约束，每一段连接圆弧都要和相邻的两个圆弧或者圆轮廓做相切绑定，不能出现硬接的拐点，否则数控加工时刀具路径会出现进给方向突变，留下接刀痕，也会导致后续热处理时应力分布不均。中间的减重槽设计，是在保证整体结构刚度的前提下去除多余的材料，槽的边缘全部做R22的圆角过渡，避免槽口位置出现应力集中，在挂板承受张紧反力的时候，不会从槽的边角位置出现开裂。

　　实际选型使用的时候，需要先核算左侧铰接孔的承载能力，根据挂板需要提供的张紧力，计算铰接位置的剪切应力，确认零件的材质和热处理工艺是否匹配，一般这类零件采用45号钢调质处理，硬度控制在HB220-250就能满足多数常规工况的需求，如果是高速重载的工况，可以更换为40Cr材料做表面淬火，提升铰接孔和安装孔的耐磨性能。安装时要注意，右侧Φ20孔安装的轮系，其端面跳动需要控制在0.1mm以内，否则挂板长期受交变载荷作用，固定螺栓容易出现疲劳松动。另外零件外轮廓的所有圆弧面，加工时的粗糙度需要达到Ra3.2，避免粗糙的表面在喷涂防锈层时出现附着力不足的问题，也能减少日常运维时积灰挂污的情况。

　　这类挂板的结构逻辑通用性很强，只需要调整两个核心孔的中心距、各个圆弧的半径尺寸，就能适配不同张紧行程、不同安装空间的使用场景，不需要重新做整体的结构拓扑，只需要在现有轮廓的基础上做参数化调整就能快速生成适配的模型，能大幅缩短同类型零件的设计周期。建模的时候需要注意，所有的尺寸约束要优先锁定核心孔位的定位尺寸，再去做外轮廓的圆弧约束，避免后续调整参数时出现轮廓过定义或者约束冲突的问题，保证模型的可编辑性，方便后续根据实际安装需求做尺寸迭代。
