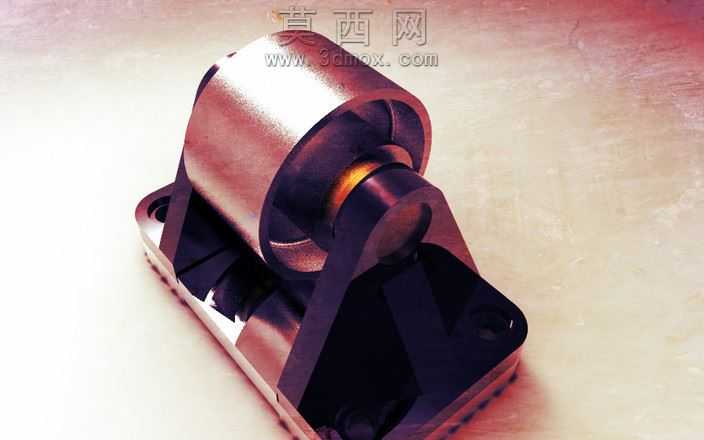

带安装支座的滚轮组件结构三维设计

本作品为滚轮支撑组件的三维建模设计，整体采用自底向上的装配建模思路完成，将整套结构拆分为四个独立功能模块分别建模后完成总装配，各零件间的配合关系完全符合实际机械装配的公差与约束要求。建模过程中首先完成基础安装板的结构绘制，针对安装板上的固定沉孔、定位凸台、支撑肋板结构逐一进行特征绘制，保证安装基面的平面度要求，同时对肋板与安装面的衔接处做了圆角过渡处理，避免实际生产中出现应力集中问题。其次完成转轴零件的建模，对轴的配合轴颈、定位轴肩、端部限位结构做了精准的尺寸约束，保证轴与滚轮内孔、架体安装孔的间隙配合精度符合转动副的设计要求。随后完成滚轮主体的建模，针对滚轮的内孔配合面、外圆柱工作面、两端限位端面做了特征细化，保证滚轮转动时的同轴度要求，避免出现转动卡滞的问题。最后完成两侧支撑架的建模，对架体的轴孔安装位、与基础板的连接固定位、加强弯折结构做了细节处理，保证架体对滚轮与转轴的支撑强度。渲染阶段采用金属材质组进行表现，对安装板、支撑架赋予哑光铸铁材质，调整材质的粗糙度与金属度参数还原铸铁件的哑光磨砂质感；对转轴、滚轮外圆面赋予抛光钢材材质，添加轻微的环境反射效果突出机加工面的光洁质感；场景采用暖调柔光环境进行打光，主光源从侧上方投射形成自然的明暗过渡，清晰展现各零件的结构轮廓与装配层次，辅助光源补充暗部细节避免结构阴影过重遮挡装配关系。整套模型的结构设计逻辑清晰，各零件拆分合理，装配约束完整无干涉，可直接用于机械原理演示、非标机构设计参考、相关零部件的二次开发设计使用，完整还原了滚轮支撑组件的实际结构形态与装配关系，能够直观展现该类部件的组成结构与工作原理。
