手动式线切割夹紧工装三维结构设计

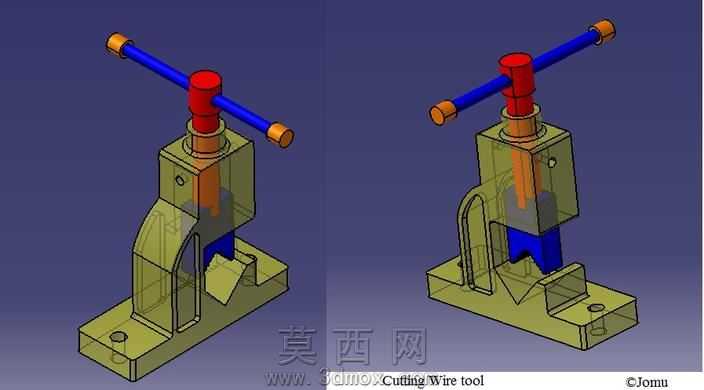

本作品为手动驱动的线切割配套夹紧工装三维模型，采用三维建模软件完成全参数化结构搭建，整体建模过程遵循机械加工工装的实际装配逻辑，对每一处零件的配合公差、运动干涉情况都做了完整校验，确保模型可直接用于后续的工程出图与实物加工参考。模型渲染阶段采用半透明与实体材质结合的展示方式，主体机架部分赋予半透明黄绿色工程塑料质感材质，既能够清晰展现内部的传动与夹紧结构，又保留了外部轮廓的完整辨识度；操作横杆采用深蓝色金属烤漆材质，端部的防滑握套赋予橙棕色橡胶材质，顶部的施压螺杆采用亮红色金属材质，底部的夹紧压块采用深蓝色淬火钢材材质，不同部件的材质区分清晰，能够让观看者快速识别各部分的功能分区。结构设计上，该工装采用C型开式机架结构，底部设置带安装孔的固定底座，可通过螺栓固定在线切割设备的工作台上，保证工装使用过程中的稳定性；中部为立式导向腔体，内部集成梯形传动螺杆，螺杆顶部连接T型手动操作杆，通过转动操作杆即可带动螺杆沿竖直方向升降，螺杆底部连接V型夹紧压块，配合底座上的定位支撑结构，可实现对不同形状待切割工件的快速夹紧固定，V型压块的设计既可以装夹方形工件，也能够稳定装夹圆形棒料，适配线切割加工常见的工件类型。设计思路围绕手动工装的易用性与可靠性展开，摒弃了复杂的气动、液压驱动结构，采用纯机械螺旋传动结构，无需外接动力源即可完成装夹操作，适合小批量加工、临时装夹的使用场景；整体结构零件数量少，加工工艺性好，大部分零件可采用普通铣削、车削工艺完成加工，制造成本低廉，同时螺旋传动具备自锁特性，装夹完成后不会出现松脱问题，能够保障线切割加工过程中工件的位置精度，避免因装夹松动导致的加工报废问题。模型完整还原了所有装配细节，包括机架上的观察孔、底座的排屑斜面、螺杆的限位结构等细节都做了精准建模，能够完整呈现该工装的全部设计细节。
