带安装支架的工业滚轮组件结构设计

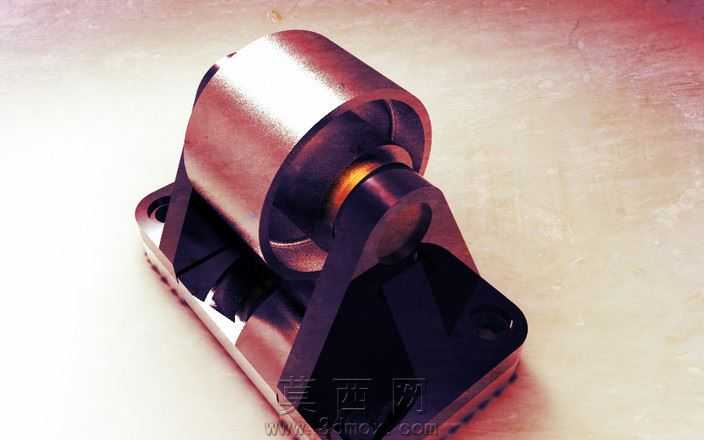

该滚轮组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合逻辑，将整体结构拆分为底板、轮轴、滚轮主体、双侧支架四个独立可拆分的零部件，每个零件均按照实际机加工的工艺特征完成细节建模，不存在冗余的非工艺几何特征。渲染阶段采用金属材质为主的材质球配置，对滚轮外圈的金属接触面赋予高反光度的磨砂金属材质，还原金属滚轮实际使用中的表面质感，对安装底板与支架部分赋予哑光冷轧钢材质，区分不同部件的加工工艺差异，轮轴部分添加轻微的金属做旧效果，模拟部件装配后轴体与安装孔位摩擦产生的细微质感变化，整体打光采用侧上方45度主光源搭配底部补光的方案，清晰呈现部件之间的装配层级与结构轮廓，避免阴影遮挡关键的装配配合位置。结构设计上，底板预留两个对称的沉头安装孔，可直接通过螺栓将整个滚轮组件固定在设备底部，双侧支架与底板采用一体化的加强筋过渡结构，提升支架承重时的抗形变能力，轮轴与支架孔位采用间隙配合设计，保证滚轮转动时的顺畅度，滚轮主体内部设计有与轮轴匹配的轴孔，外圈做圆弧过渡处理，减少滚动过程中与接触面的卡顿。设计思路围绕工业场景下的重载移动需求展开，在保证整体结构强度的前提下尽可能压缩组件的整体体积，四个拆分部件均可单独加工替换，降低后期的维护成本，建模过程中对所有配合面均做了干涉检查，确保虚拟装配状态下不存在部件碰撞问题，可直接导出工程图用于实际生产加工。
