GM25型12V直流行星减速电机结构设计

　　这款GM25规格的12V直流减速电机，在小型自动化执行机构、消费类电子传动装置、智能小车驱动单元、小型阀门执行端这类场景里应用极广，很多做桌面级小型设备、智能硬件传动结构的工程师，在选型阶段都会优先考量这类集成减速箱的直流动力单元，毕竟它把动力输出和减速增扭做了一体化集成，不用额外单独匹配减速机构，能省不少结构排布的空间。

　　从实际使用的角度看，这类带行星减速结构的直流电机，核心作用是把普通12V直流电机高转速低扭矩的输出特性，通过行星齿轮组的减速配比，转换成低转速大扭矩的动力输出，适配那些需要低速大扭力驱动的负载场景，比如小型传送带的驱动辊、智能门锁的锁舌伸缩机构、桌面云台的转动驱动、小型玩具的行走动力端，都能看到同规格电机的应用。它的输出轴是带扁位的D型轴设计，这种结构在装配的时候能和配套的传动轮、联轴器形成周向止转，不用额外打顶丝或者做键连接，小负载场景下装配效率很高，也不会出现轴和配合件打滑空转的问题。

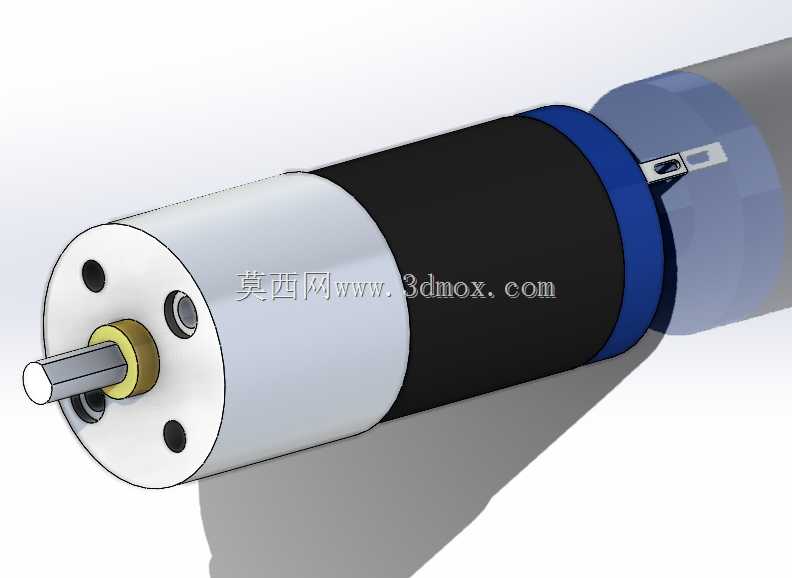

　　设计层面上，这款电机采用了同轴式排布结构，电机本体和行星减速箱在同一轴线上，整体外形是圆柱状结构，最大外径控制在25mm这个规格档位，这也是GM25命名里25的来源，这个尺寸边界在做结构排布的时候非常友好，很多小型设备的内部安装空间都是按25mm直径的圆柱腔体预留的，安装固定端在前端盖上预留了两个对称的安装孔，孔位的中心距是标准的20mm间距，做安装支架的时候直接按这个孔位打沉孔就能固定，不用额外做适配转接件。前端盖和减速箱壳体的配合采用了台阶止口定位，装配的时候能保证输出轴和电机转子的同轴度，减少运转过程中的径向跳动，降低运转噪音和齿轮磨损速度。

　　行星减速部分的结构设计也很有讲究，内齿圈和减速箱外壳做成了一体化结构，既减少了零件数量，又能保证内齿圈的刚性，行星轮采用三个均布的排布方式，把输出轴的受力均匀分散到三个齿轮上，相比单齿轮减速的结构，承载能力能提升两倍以上，运转的时候也更平稳，不会出现偏载卡顿的问题。电机尾部的出线端做了轴向出线的设计，接线的时候不用在径向预留走线空间，进一步压缩了径向的安装尺寸，适合那些径向空间局促、轴向空间相对充裕的安装场景。

　　从安装边界的细节来看，输出轴的伸出长度是10mm，轴径是4mm，配合D型扁位的尺寸是3mm，选型配套联轴器或者同步轮的时候，直接选4mm内径带D型孔的标准件就能直接适配，不用二次加工轴结构。电机本体的长度不含输出轴是48mm，加上减速箱部分的总长度是65mm左右，做结构干涉检查的时候，只要预留直径26mm、长度68mm的圆柱安装空间，就能完全容纳这款电机，不会出现和周边结构件干涉的问题。前端盖的安装孔是M3的螺纹孔，深度3mm，固定的时候用M3的盘头螺丝锁紧就行，锁附扭矩控制在0.5N·m左右就足够，不会因为锁附力过大把塑料端盖拧裂。

　　实际做三维建模的时候，这款模型把所有装配细节都做了还原，包括输出轴的扁位、端盖的安装孔位、行星轮的齿形参数、尾部出线的槽位，导入装配体里直接做配合就能用，不用再去测绘实物修正尺寸，能省不少结构设计阶段的测绘时间。尤其是做小型设备的传动结构验证的时候，直接把这个模型放进装配体，就能检查安装位是否匹配、输出轴和传动件的配合是否到位、运转过程中会不会和周边的电路板、结构支架产生干涉，比单纯查二维样本选型要直观很多。很多工程师在选型初期容易忽略电机的出线方向、安装孔的沉头空间这类细节，等到打样回来才发现装不上，用精准的三维模型提前做装配验证，就能提前规避这类低级问题，减少打样迭代的次数。

　　这类集成减速箱的直流电机，相比不带减速的普通直流电机，在低速负载场景下的电流表现更好，不会因为负载过大出现堵转烧电机的问题，行星齿轮的传动效率也能达到80%以上，动力损耗比蜗轮蜗杆减速的结构小很多，适合电池供电的便携类设备使用，12V的供电电压也和很多小型设备的电源系统匹配，不用额外做电压转换电路，进一步简化了整机的电路设计。
