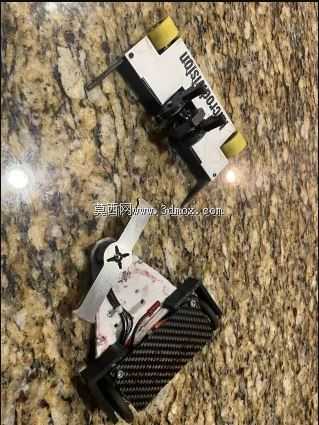

150克级仙女重量格斗对战机器人结构设计

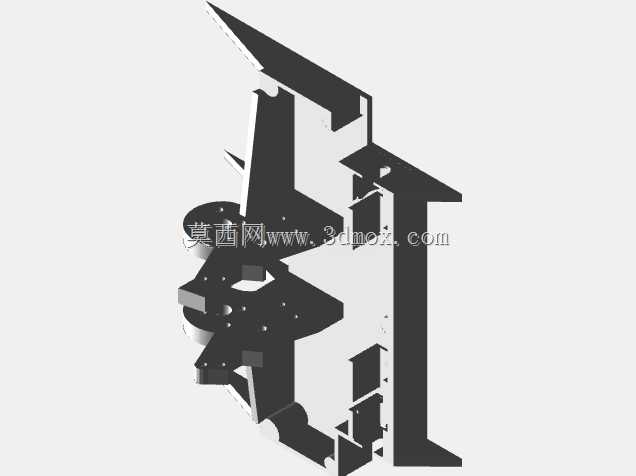

　　这款150克量级的小型格斗机器人，主要面向桌面级微型机器人对战赛事场景设计，这类赛事通常对参赛设备的重量有严格的分级限制，150克属于仙女重量组别，对结构的轻量化设计、部件选型的重量控制都有极高要求，稍有超重就会失去参赛资格。从结构设计角度看，底盘采用柔性耗材打印的思路，核心是考虑到小重量级别格斗对抗中，刚性底盘受撞击后容易出现应力集中开裂的问题，选用具备一定弯曲韧性的打印耗材制作底盘，能在受到侧向撞击、武器冲击时通过微小形变吸收部分冲击能量，避免结构直接碎裂失效，相比高填充刚性耗材的底盘，柔性底盘在小重量场景下的抗冲击寿命有明显优势，同时还能降低打印过程中翘曲变形的概率，适合小批量自制加工的场景。

　　行走驱动部分选用小尺寸大扭矩动力单元搭配微型轮毂，轮组的安装边界严格控制在底盘轮廓范围内，避免对抗中轮组直接受到对方武器攻击，轮轴与底盘的连接位置做了局部加厚处理，抵消撞击时轮轴受到的径向冲击力，同时轮组的最小尺寸选型也兼顾了整机重量控制，不会因为轮组过大挤占上部武器机构的安装空间。动力供电部分选用高放电倍率的小型锂聚合物电池，电池仓设置在底盘重心位置，通过卡扣结构固定，不需要额外螺丝锁紧，既减轻了紧固件的重量，也能在赛后快速更换电池，电池仓周边做了限位凸起，避免对抗过程中电池移位影响整机重心平衡，电调模块紧贴底盘内侧安装，预留出散热间隙，同时走线全部隐藏在底盘内部的走线槽内，避免外露导线被对方武器勾扯断裂。

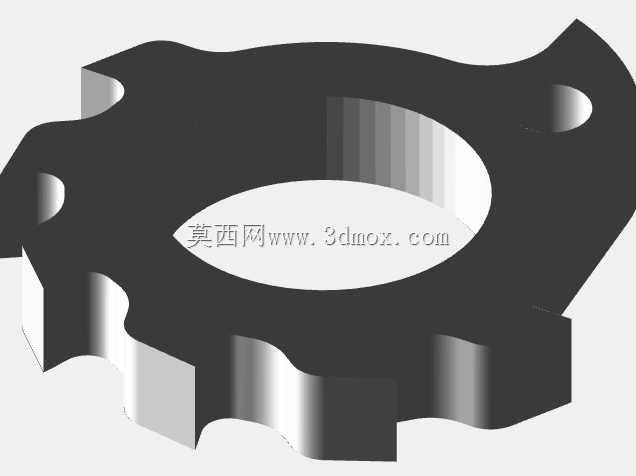

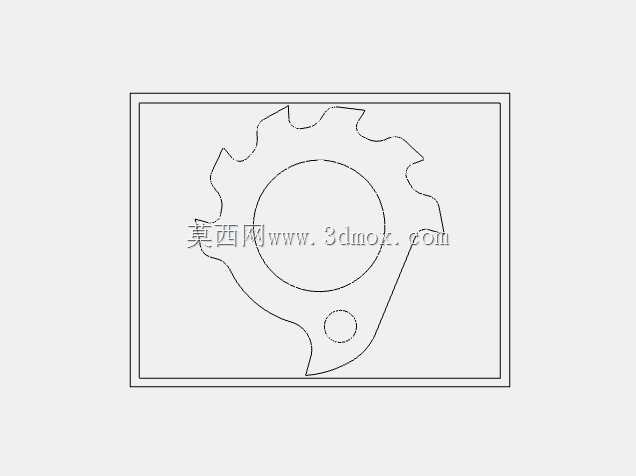

　　上部武器模块采用模块化安装设计，通过快拆结构与底盘连接，可以根据对战对手的武器类型快速更换不同的攻击端，比如针对竖直旋转武器的对手可以更换斜向导流护甲，针对水平旋转武器的对手可以更换低矮楔形前端，模块的安装接口统一，不需要额外修改底盘结构就能完成切换。整机的外形轮廓做了低矮化处理，整机高度控制在较低范围，降低正面受击面积，同时前端做了楔形抬升角度，在正面对冲时可以借助行走动力将对手抬升甚至掀翻，底盘边缘全部做了圆角过渡，避免尖锐边角在对抗中勾挂场地围网或者对方的结构缝隙。

　　从安装边界来看，所有外露部件都没有超出底盘的最大外轮廓，武器旋转时的运动包络也完全控制在整机安全范围内，不会出现运动过程中剐蹭自身底盘或者轮组的问题，整机重心落在前后轮轴的中心偏前位置，保证加速冲刺时车头不会过度上抬，同时被对手从侧面撞击时不容易侧翻。这类小型格斗机器人的设计核心是在严格的重量限制下平衡结构强度、机动性能与武器威力，每一个部件的选型都要精确称重，哪怕是一个接线端子的重量都要纳入总重计算，底盘的打印填充率也经过多轮测试，在保证安装柱强度足够的前提下尽可能降低填充比例，减少不必要的材料重量，同时关键受力位置比如武器轴座、轮轴安装位都做了局部加强，不需要整体加厚底盘就能满足强度要求。实际调试过程中，还要考虑行走系统的抓地力表现，轮面的纹理设计兼顾硬质场地的摩擦力需求，不会因为轮面过滑导致冲刺时动力损失，也不会因为摩擦力过大导致转向时阻力过高影响机动灵活性，整机的布线全部采用轻量化细径导线，在满足载流要求的前提下尽可能减轻导线重量，接头位置做了热缩管加固，避免对抗中接头松脱。
