法兰式多量程动态扭矩检测传感装置

　　在工业传动系统的测试台架、动力输出端性能校验、旋转部件载荷监测场景中，扭矩参数的实时采集是判断设备运行状态、校核传动效率、排查过载风险的核心环节，法兰式动态扭矩仪正是适配这类场景的核心检测部件。不同于轴套式扭矩传感器需要打断原有传动轴系串接安装的复杂操作，这款法兰结构的扭矩检测装置可直接对接两端带标准法兰接口的旋转部件，安装时无需额外定制连接轴套，仅需通过法兰端面的螺栓孔完成对位锁紧，就能快速接入传动链路，大幅缩减测试台架的搭建周期，也能适配已投产设备的在线扭矩监测改造需求，避免长时间停机拆解造成的产能损失。

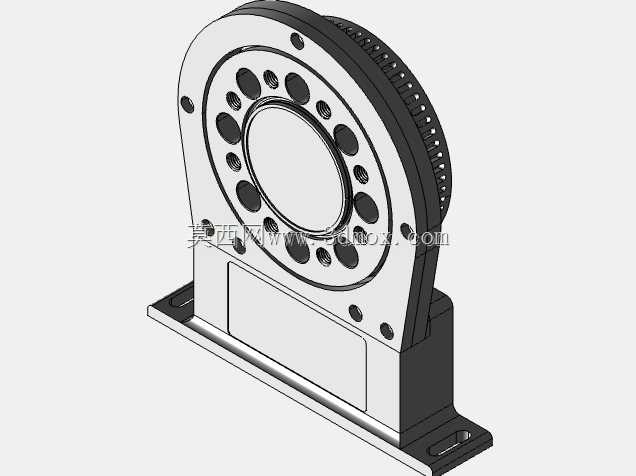

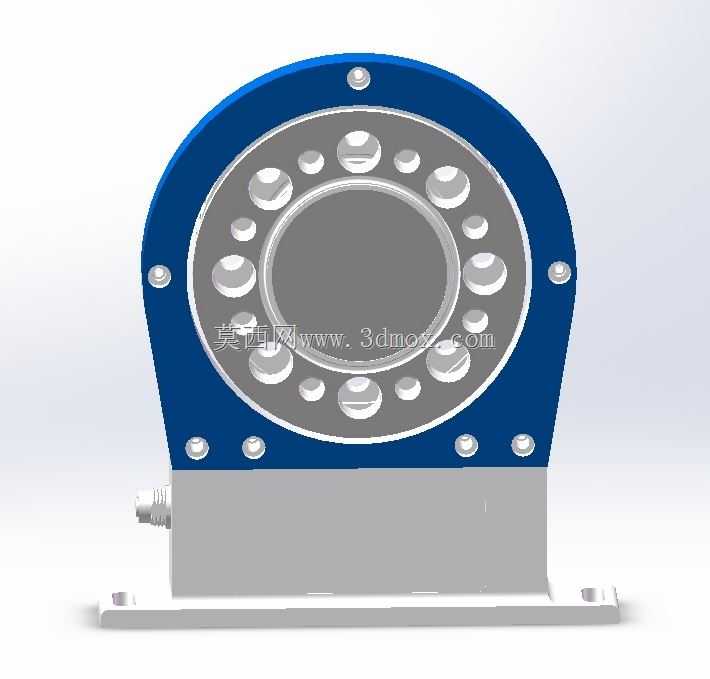

　　从结构设计逻辑来看，装置主体采用法兰盘与基座分体式布局，上部圆形法兰盘为扭矩敏感检测段，盘体上均匀分布多组螺栓过孔，可适配1000Nm、500Nm、300Nm三个量程段的安装对接需求，不同量程对应的法兰盘厚度、螺栓孔分布圆直径做了差异化匹配，保证在额定扭矩载荷下，敏感应变区的形变处于线性检测区间，不会出现过载塑性形变或者低载荷下信号灵敏度不足的问题。法兰盘中心为大直径通孔设计，可允许传动轴穿过或者对接空心轴类传动部件，适配电机输出轴、减速机输入轴、试验台传动轴等多种常见传动端的连接形式，避免实心轴结构带来的安装干涉问题。下部的矩形基座为信号处理与安装固定段，基座底部带有两个带安装孔的延伸支脚，可通过螺栓直接固定在台架面板或者设备安装面上，基座侧面预留的航插接口用于信号输出，可直接对接数据采集系统，将实时扭矩值转化为标准电信号传输至上位机，无需额外外置信号放大模块。

　　在实际功能表现上，这款动态扭矩仪可在轴系连续旋转过程中持续采集扭矩数值，响应延迟控制在毫秒级，能够捕捉到传动系统启动瞬间的冲击扭矩、负载突变时的扭矩波动，以及稳定运行时的扭矩细微变化，可用于电机输出特性测试、减速机传动效率检测、离合器结合扭矩校验、旋转部件疲劳寿命测试等多种场景。设计过程中充分考虑了工业现场的安装边界，法兰盘的外径尺寸控制在常规传动部件的安装空间范围内，基座高度与支脚安装孔的间距匹配标准工业铝型材台架的安装槽距，安装时不需要额外加工转接板，直接利用标准螺栓就能完成固定。法兰盘端面的螺栓孔采用沉孔设计，螺栓锁紧后头部不会突出法兰端面，避免旋转过程中与周边部件发生刮碰，同时盘体边缘做了倒角处理，减少安装对位时的磕碰损伤。基座与上部法兰检测段之间设置有隔离结构，可阻断台架振动传递到敏感检测单元，降低现场振动带来的测量误差，保证检测数据的稳定性。

　　不同于静态扭矩传感器仅能测量静止状态下的扭矩值，这款动态结构的传感装置可适应最高数千转的旋转工况，内部的信号传输结构采用非接触式设计，不存在接触式滑环结构的磨损问题，长期运行不需要定期维护更换磨损部件，可满足长时间连续运行的测试需求。在选型适配时，可根据被测系统的额定扭矩范围选择对应量程的型号，300Nm量程适用于小型伺服电机、精密传动机构的扭矩检测，500Nm量程适配中型减速机、常规工业传动链路的监测，1000Nm量程可覆盖大功率电机、重载传动系统的测试需求，三个量程段的安装接口尺寸保持统一的安装基准，同一场景下更换不同量程的传感器时，不需要重新调整台架的安装位置，可直接替换使用，提升测试台架的适配灵活性。
